Einleitung

Die Drehzahl ist ein wichtiger Betriebsparameter von Motoren, Lüftern, Pumpen, Werkzeugmaschinen, Förderanlagen und anderen rotierenden Maschinen. Eine zu hohe, zu niedrige oder instabile Drehzahl kann die Effizienz beeinträchtigen, Prozessabweichungen verursachen oder auf Probleme an Antrieb, Last oder mechanischen Komponenten hinweisen.

Ein digitaler Drehzahlmesser ist ein elektronisches Messgerät zur Bestimmung der Drehzahl rotierender Objekte. Gegenüber herkömmlichen mechanischen Messverfahren bietet er eine direkte digitale Anzeige, schnelle Messergebnisse und eine einfache Bedienung. Dadurch eignet er sich für Inbetriebnahme, Inspektion und Instandhaltung.

Je nach Messaufgabe arbeiten digitale Drehzahlmesser berührungslos mit optischer Erfassung oder kontaktierend über einen mechanischen Messaufsatz. Die Kenntnis der jeweiligen Funktionsweise erleichtert die Auswahl des passenden Messverfahrens.

Das Wichtigste im Überblick

● Digitale Drehzahlmesser messen die Drehzahl rotierender Komponenten, üblicherweise in U/min, min⁻¹ oder RPM.
● Übliche Bauarten sind berührungslose, kontaktierende sowie kombinierte Kontakt-/Nichtkontakt-Drehzahlmesser.
● Berührungslose Modelle erfassen die Umdrehungen meist optoelektronisch über eine Reflexmarke.
● Kontakt-Drehzahlmesser werden über eine Messspitze oder ein Messrad direkt mit dem bewegten Objekt gekoppelt.
● Messbereich, Genauigkeit, Auflösung, Messabstand und Messverfahren sind wichtige Auswahlkriterien.
● Reflexmarkierung, stabile Positionierung und passende Messaufsätze beeinflussen die Zuverlässigkeit der Messung unmittelbar.

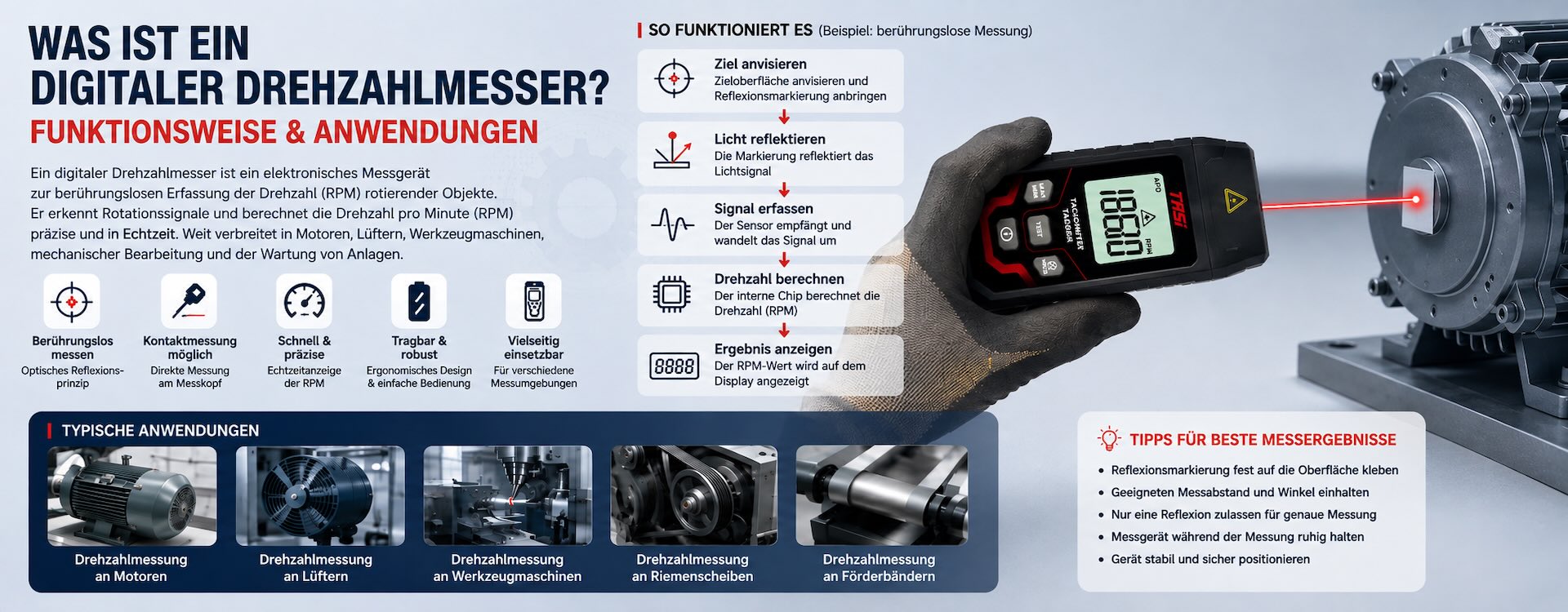

Was ist ein digitaler Drehzahlmesser?

Ein digitaler Drehzahlmesser wandelt die Rotationsbewegung eines Objekts in elektrische Signale um und zeigt die daraus berechnete Drehzahl digital an. Typische Messobjekte sind Motoren, Wellen, Lüfter, Riemenscheiben und Maschinenspindeln.

Die Drehzahl wird häufig in RPM (Revolutions Per Minute) beziehungsweise Umdrehungen pro Minute angegeben.

Dreht sich beispielsweise eine Motorwelle innerhalb einer Minute 1.500-mal, beträgt ihre Drehzahl:

1.500 RPM bzw. 1.500 U/min

Das Messgerät erfasst innerhalb eines definierten Zeitraums die Anzahl der Umdrehungen oder Impulse und berechnet daraus die Drehzahl.

Einige kontaktierende oder kombinierte Drehzahlmesser können mit einem Messrad zusätzlich die lineare Geschwindigkeit beziehungsweise Oberflächengeschwindigkeit von Förderbändern, Kabeln, Rollen oder ähnlichen bewegten Materialien bestimmen.

Wie funktioniert ein digitaler Drehzahlmesser?

Das grundlegende Messprinzip besteht darin, die Anzahl der Umdrehungen innerhalb eines bestimmten Zeitraums zu erfassen und daraus die Drehzahl pro Minute zu berechnen.

Dazu erfasst das Gerät die Rotationsbewegung entweder über einen optoelektronischen Sensor oder über eine mechanische Kontaktaufnahme. Jede definierte Umdrehung erzeugt ein entsprechendes Messsignal. Die interne Elektronik zählt und verarbeitet diese Signale, anschließend berechnet ein Mikroprozessor die Drehzahl.

Der Ablauf lässt sich vereinfacht wie folgt darstellen:

● Rotationsbewegung erfassen;
● Bewegung in elektrische Impulse umwandeln;
● Impulse innerhalb eines definierten Zeitintervalls zählen;
● Drehzahl berechnen;
● Messwert in RPM, U/min oder einer anderen gewählten Einheit anzeigen.

Je nach Art der Signalerfassung wird zwischen berührungsloser und kontaktierender Messung unterschieden.

Wie funktioniert ein berührungsloser digitaler Drehzahlmesser?

Berührungslose digitale Drehzahlmesser werden häufig auch als optische oder Laser-Drehzahlmesser bezeichnet.

Für die Messung wird üblicherweise eine reflektierende Markierung auf der rotierenden Oberfläche angebracht. Das Gerät richtet einen Lichtstrahl auf das Messobjekt. Sobald die Reflexmarke den Erfassungsbereich passiert, empfängt der optische Sensor ein deutlich stärkeres reflektiertes Signal.

Bei nur einer Reflexmarke entspricht eine vollständige Umdrehung in der Regel einem gültigen Impuls. Aus der Anzahl der innerhalb eines definierten Zeitraums registrierten Impulse berechnet das Gerät die Drehzahl.

Beispiel:

● Eine Reflexmarke wird auf der Welle angebracht;
● Jede vollständige Umdrehung erzeugt ein Reflexionssignal;
● Das Messgerät zählt die Signale fortlaufend;
● Der interne Prozessor berechnet daraus die Drehzahl.

Da keine mechanische Berührung erforderlich ist, eignet sich dieses Verfahren besonders für Motoren, Lüfter, Maschinenspindeln und andere schnell rotierende Komponenten.

Wie funktioniert ein Kontakt-Drehzahlmesser?

Ein Kontakt-Drehzahlmesser wird direkt mit dem rotierenden Bauteil in Berührung gebracht.

Dazu wird eine geeignete Messspitze beispielsweise an das Ende einer rotierenden Welle angesetzt. Die Welle treibt die Messachse des Geräts an. Ein interner Sensor erfasst deren Drehbewegung, aus der die Elektronik anschließend die Drehzahl berechnet.

Je nach Messaufgabe können unterschiedliche Aufsätze verwendet werden.

● Kegel- oder trichterförmige Messspitzen eignen sich häufig für die Drehzahlmessung an Wellenenden;
● Messräder ermöglichen die Bestimmung der linearen Geschwindigkeit von Förderbändern, Kabeln, Papier, Rollen und ähnlichen bewegten Oberflächen.

Da eine direkte mechanische Kopplung besteht, sind korrekte Ausrichtung, geeigneter Anpressdruck und sichere Handhabung besonders wichtig.

Welche Arten digitaler Drehzahlmesser gibt es?

Digitale Drehzahlmesser lassen sich im Wesentlichen in drei Kategorien einteilen.

● Berührungslose Drehzahlmesser: Erfassen die Bewegung optisch beziehungsweise optoelektronisch, häufig mit Laser-Zielhilfe. Ein direkter Kontakt mit dem rotierenden Teil ist nicht erforderlich.
● Kontakt-Drehzahlmesser: Werden direkt an eine rotierende Welle angesetzt. Mit einem Messrad können einige Modelle zusätzlich lineare Geschwindigkeiten messen.
● Kombinierte Kontakt-/Nichtkontakt-Drehzahlmesser: Unterstützen beide Messverfahren und können flexibel an unterschiedliche Anwendungen angepasst werden.

Welches Verfahren geeignet ist, hängt von Drehzahl, Maschinenaufbau, Zugänglichkeit, Sicherheitsanforderungen und Messaufgabe ab.

Wichtige technische Kenndaten eines digitalen Drehzahlmessers

Bei Auswahl und Anwendung eines Drehzahlmessers sind insbesondere folgende Kenndaten relevant.

● Messbereich: Gibt die kleinste und größte zuverlässig messbare Drehzahl an. Je nach Messmodus können unterschiedliche Bereiche gelten.
● Genauigkeit: Beschreibt die zulässige Abweichung zwischen Messwert und tatsächlichem Wert.
● Auflösung: Gibt an, welche kleinste Drehzahländerung angezeigt werden kann.
● Messabstand: Bei berührungslosen Geräten der Abstand, innerhalb dessen eine Reflexmarke zuverlässig erkannt werden kann.
● Abtastzeit oder Reaktionsgeschwindigkeit: Bestimmt, wie schnell sich der angezeigte Messwert aktualisiert.
● Messbereich für lineare Geschwindigkeit: Relevant bei Kontaktgeräten mit Messrad.
● Hold- und Speicherfunktionen: Je nach Modell können aktueller Wert, Maximum, Minimum oder letzter Messwert gespeichert werden.

Ein großer maximaler Messbereich allein ist kein ausreichendes Auswahlkriterium. Genauigkeit, Messverfahren und reale Einsatzbedingungen sind ebenfalls entscheidend.

Wo werden digitale Drehzahlmesser eingesetzt?

Digitale Drehzahlmesser werden in der industriellen Instandhaltung, bei Inbetriebnahmen, in der Fertigung, in Laboren und bei Produktionsprüfungen eingesetzt.

Typische Anwendungen sind:

● Drehzahlmessung an Wechsel- und Gleichstrommotoren;
● Prüfung von Industrieventilatoren und Lüftungsanlagen;
● Messung an Pumpen und Motor-Pumpen-Einheiten;
● Drehzahlmessung an Maschinenspindeln, Schleifscheiben und Wellen;
● Kontrolle von Riemenscheiben, Rollen und Antriebssystemen;
● Messung der Geschwindigkeit von Förderbändern und Produktionslinien;
● Kontrolle der Drehzahl nach Montage oder Einstellung;
● Unterstützung bei Wartung und Fehlersuche;
● Labor-, Ausbildungs- und Produktprüfungen.

Bei schnell rotierenden, heißen oder schwer zugänglichen Komponenten ist die berührungslose Messung häufig die zweckmäßigere Lösung.

Warum ist die Messung der Drehzahl wichtig?

Die Drehzahl ist nicht nur eine mechanische Grundgröße, sondern auch ein wichtiger Indikator für den Betriebszustand einer Maschine.

Weicht beispielsweise die tatsächliche Motordrehzahl deutlich vom erwarteten Wert ab, können Laständerungen, Versorgung, Antriebskomponenten oder technische Störungen mögliche Ursachen sein. Bei Lüftern beeinflusst die Drehzahl den Luftstrom, bei Förderanlagen kann sie sich unmittelbar auf den Produktionsdurchsatz auswirken.

Regelmäßige Drehzahlmessungen können helfen:

● Die vorgesehene Betriebsgeschwindigkeit zu überprüfen;
● Motoren, Lüfter und andere rotierende Geräte miteinander zu vergleichen;
● Auffälligkeiten an Riemen, Kupplungen und Antriebssystemen zu erkennen;
● Änderungen der Maschinenleistung zu beurteilen;
● Ergebnisse nach Montage oder Wartung zu überprüfen;
● Messdaten für Wartung und Fehlerdiagnose bereitzustellen.

Für eine umfassende Zustandsbewertung sollte die Drehzahl gegebenenfalls gemeinsam mit Schwingung, Temperatur, Stromaufnahme, Geräusch oder anderen Betriebsparametern betrachtet werden.

Wie wird ein berührungsloser Drehzahlmesser verwendet?

Für die berührungslose Messung wird üblicherweise eine Reflexmarkierung benötigt.

Typischer Ablauf:

● Maschine abschalten und sicheren Zugang gewährleisten;
● Stelle für die Reflexmarke reinigen;
● Geeigneten Reflexstreifen an Welle, Riemenscheibe oder anderem rotierenden Bauteil anbringen;
● Maschine starten und stabilen Betriebszustand abwarten;
● Berührungslosen Messmodus wählen;
● Messstrahl auf den Bereich ausrichten, den die Reflexmarke passiert;
● Gerät ruhig halten, bis sich die Anzeige stabilisiert;
● Messwert dokumentieren.

Auf einem Messumfang sollte normalerweise nur eine wirksame Reflexmarkierung vorhanden sein. Mehrere reflektierende Bereiche können mehrere Impulse je Umdrehung erzeugen und dadurch einen zu hohen Messwert verursachen.

Wie wird ein Kontakt-Drehzahlmesser verwendet?

Für kontaktierende Messungen muss zunächst ein zum Messobjekt passender Aufsatz gewählt werden.

Bei der Messung einer Welle sollte die Messachse möglichst genau mit der Rotationsachse ausgerichtet werden. Anschließend wird die Messspitze mit leichtem, gleichmäßigem Druck angesetzt und der stabile Messwert abgelesen.

Für Förderbänder oder andere linear bewegte Oberflächen kann ein geeignetes Messrad verwendet werden.

Ein zu hoher Anpressdruck kann zusätzlichen mechanischen Widerstand verursachen, während zu geringer Druck zu Schlupf führen kann. Ein gleichmäßiger und angemessener Kontakt ist daher wesentlich.

Welche Faktoren beeinflussen die Messgenauigkeit?

Auch bei einfach zu bedienenden digitalen Drehzahlmessern können die Umgebungs- und Messbedingungen das Ergebnis beeinflussen.

Bei berührungsloser Messung gehören dazu:

● Ungeeignete Größe der Reflexmarke;
● Mehrere stark reflektierende Stellen auf demselben Umfang;
● Unzureichende Ausrichtung des Messstrahls;
● Messabstand außerhalb der Spezifikation;
● Starke Bewegung oder Vibration des Messobjekts;
● Intensives Umgebungslicht oder komplexe Reflexionen.

Bei Kontaktmessungen sind typische Einflussgrößen:

● Fehlende Fluchtung zwischen Messspitze und Welle;
● Schlupf während der Messung;
● Schwankender Anpressdruck;
● Unebene Wellenenden;
● Unzureichender Kontakt des Messrads mit der Oberfläche.

Ein Messwert sollte erst übernommen werden, wenn Gerät und Messobjekt einen stabilen Messzustand erreicht haben.

Wie wählt man einen geeigneten digitalen Drehzahlmesser aus?

Die Auswahl sollte sich an der konkreten Messaufgabe orientieren und nicht ausschließlich am größten verfügbaren Messbereich.

● Für schnell laufende Motoren, Lüfter und Maschinenspindeln eignet sich häufig ein berührungsloses Modell.
● Für gut zugängliche Wellen und langsamere mechanische Komponenten kann ein Kontakt-Drehzahlmesser zweckmäßig sein.
● Wenn sowohl Drehzahl als auch lineare Geschwindigkeit gemessen werden soll, empfiehlt sich ein Gerät mit Kontaktmodus und Messrad.
● Für wechselnde Einsatzfälle bietet ein kombiniertes Kontakt-/Nichtkontaktgerät mehr Flexibilität.
● Der Messbereich sollte die zu erwartende Betriebsdrehzahl mit ausreichender Reserve abdecken.
● Bei höheren Anforderungen an die Messqualität sind Genauigkeit, Auflösung und Anzeigestabilität besonders zu beachten.
● Für den mobilen Service können Hold-Funktion, Min-/Max-Speicher, Hintergrundbeleuchtung und kompakte Bauform hilfreich sein.

Das zur Anwendung passende Messprinzip ist häufig wichtiger als besonders hohe Maximalwerte einzelner Spezifikationen.

Was ist bei der Verwendung eines digitalen Drehzahlmessers zu beachten?

Drehzahlmessungen werden häufig an laufenden Maschinen durchgeführt. Daher hat die Sicherheit eine ebenso hohe Bedeutung wie die Messgenauigkeit.

● Bei schnell rotierenden Komponenten sollte nach Möglichkeit berührungslos gemessen werden.
● Reflexmarken dürfen nur bei vollständig stillstehender Maschine angebracht werden.
● Hände niemals in die Nähe laufender Wellen, Lüfter, Riemenscheiben oder Riemen bringen.
● Bei Kontaktmessungen Kleidung, Leitungen und andere Gegenstände von rotierenden Teilen fernhalten.
● Nur für die jeweilige Wellengeometrie geeignete Kontaktaufsätze verwenden.
● Vor Beginn Messmodus, Einheit und Geräteeinstellungen kontrollieren.
● Bei stark schwankender Anzeige zunächst die Messbedingungen prüfen.

Bei ungeschützten rotierenden Maschinenteilen sind die für die jeweilige Maschine geltenden Sicherheitsmaßnahmen einzuhalten.

FAQ

Was bedeutet RPM bei einem Drehzahlmesser?
RPM steht für Revolutions Per Minute, also Umdrehungen pro Minute. 3.000 RPM entsprechen 3.000 Umdrehungen pro Minute.

Muss ein digitaler Drehzahlmesser das Messobjekt berühren?
Nein. Berührungslose Geräte erfassen die Drehzahl optisch. Kontakt-Drehzahlmesser benötigen dagegen eine mechanische Verbindung zum Messobjekt.

Misst der Laser eines Laser-Drehzahlmessers direkt die Drehzahl?
Bei vielen tragbaren Geräten dient der Laser hauptsächlich als Zielhilfe. Die eigentliche Erfassung erfolgt in der Regel optoelektronisch über das reflektierte Signal einer Markierung.

Warum wird für die berührungslose Messung Reflexfolie verwendet?
Die Reflexmarkierung erzeugt ein klar erkennbares periodisches optisches Signal, anhand dessen jede Umdrehung zuverlässig erkannt werden kann.

Warum kann ein Drehzahlmesser einen zu hohen Wert anzeigen?
Eine häufige Ursache sind mehrere reflektierende Stellen auf demselben Umfang. Werden pro Umdrehung beispielsweise zwei gültige Impulse erkannt, kann die Anzeige etwa doppelt so hoch wie die tatsächliche Drehzahl sein.

Kann ein digitaler Drehzahlmesser die Geschwindigkeit eines Förderbandes messen?
Einige Kontakt- und Kombigeräte können mit einem Messrad die lineare Geschwindigkeit von Förderbändern, Kabeln oder ähnlichen Materialien bestimmen.

Ist ein Kontakt- oder berührungsloser Drehzahlmesser besser?
Das hängt von der Anwendung ab. Berührungslose Geräte eignen sich besonders für schnelle, gefährliche oder schwer zugängliche Komponenten. Kontaktgeräte sind vorteilhaft bei zugänglichen Wellen und bei Messungen der linearen Geschwindigkeit.

Zusammenfassung

Ein digitaler Drehzahlmesser ist ein häufig eingesetztes Messgerät zur Bestimmung der Drehzahl rotierender Maschinen und Komponenten. Er wandelt die Rotationsbewegung in elektrische Signale um und zeigt das berechnete Ergebnis digital an.

Grundsätzlich wird zwischen berührungslosen und kontaktierenden Messverfahren unterschieden. Berührungslose Modelle erfassen Umdrehungen über optische Reflexion und eignen sich insbesondere für schnell rotierende oder schwer zugängliche Komponenten. Kontaktgeräte werden direkt mit einer Welle gekoppelt und können je nach Ausführung mit einem Messrad auch lineare Geschwindigkeiten erfassen.

Für zuverlässige Ergebnisse sollten Messbereich, Maschinenaufbau, Sicherheitsbedingungen und Messaufgabe berücksichtigt werden. Korrekte Reflexmarkierung, geeigneter Messabstand, saubere Ausrichtung und passendes Zubehör verbessern sowohl die Messzuverlässigkeit als auch die Sicherheit.
