Einleitung
Bei Motoren, Walzen, Förderanlagen, Druckmaschinen, Textilmaschinen und anderen rotierenden Maschinen werden häufig zwei unterschiedliche Geschwindigkeitsgrößen verwendet: RPM beziehungsweise Umdrehungen pro Minute und die Lineargeschwindigkeit.
Die Drehzahl gibt an, wie schnell sich ein Bauteil dreht. Die Lineargeschwindigkeit beschreibt dagegen, wie schnell sich dessen Oberfläche oder ein von ihr angetriebenes Material bewegt. Dreht sich beispielsweise eine Walze mit 500 RPM, lässt sich daraus allein noch nicht die Geschwindigkeit eines Förderbandes bestimmen, da zusätzlich der Walzendurchmesser benötigt wird.
Für die Umrechnung von RPM in eine Lineargeschwindigkeit müssen daher sowohl die Drehzahl als auch der wirksame Durchmesser oder Umfang des rotierenden Bauteils bekannt sein.
Das Wichtigste im Überblick
● RPM gibt die Anzahl der Umdrehungen pro Minute an und wird häufig als RPM oder min⁻¹ angegeben.
● Die Lineargeschwindigkeit beschreibt die zurückgelegte Strecke pro Zeiteinheit, beispielsweise in m/min oder m/s.
● RPM allein lässt sich nicht eindeutig in eine Lineargeschwindigkeit umrechnen; zusätzlich wird der Durchmesser oder Umfang benötigt.
● Grundzusammenhang: Lineargeschwindigkeit = Weg pro Umdrehung × Umdrehungen pro Minute.
● Bei einer kreisförmigen Walze oder einem Rad entspricht der theoretische Weg pro Umdrehung dem Umfang π × Durchmesser.
● In realen Maschinen können wirksamer Durchmesser, Banddicke, Materialdicke, Verformung und Schlupf das tatsächliche Ergebnis beeinflussen.
Was bedeuten RPM und Lineargeschwindigkeit?
RPM steht für Revolutions Per Minute und bezeichnet die Anzahl vollständiger Umdrehungen eines rotierenden Bauteils pro Minute.
Beispiele:
● 100 RPM entsprechen 100 Umdrehungen pro Minute.
● 1.500 RPM entsprechen 1.500 Umdrehungen pro Minute.
● 3.000 RPM entsprechen 3.000 Umdrehungen pro Minute.
Die Drehzahl beschreibt ausschließlich die Rotationsbewegung. Sie sagt nicht unmittelbar aus, welche Strecke die Oberfläche des Bauteils zurücklegt.
Die Lineargeschwindigkeit gibt an, welche Strecke ein Punkt oder Material entlang seiner Bewegungsrichtung innerhalb einer bestimmten Zeit zurücklegt. Häufig verwendete Einheiten sind:
● m/min: Meter pro Minute.
● m/s: Meter pro Sekunde.
● ft/min: Fuß pro Minute.
● mm/s: Millimeter pro Sekunde.
Bei der Mantelfläche einer kreisförmigen Walze, Trommel oder eines Rades entspricht eine vollständige Umdrehung theoretisch genau einem Umfang. Sind RPM und Durchmesser bekannt, lässt sich daher die theoretische Lineargeschwindigkeit bestimmen.

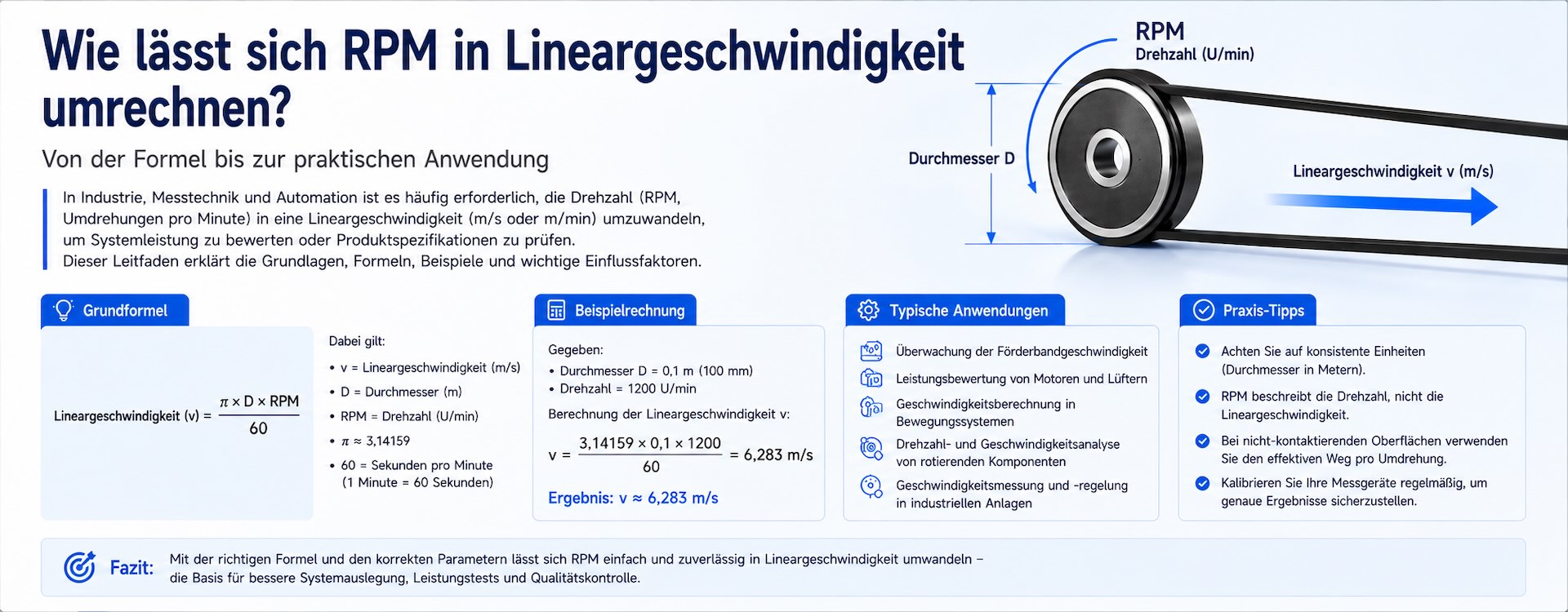

Grundformel zur Umrechnung von RPM in Lineargeschwindigkeit
Für ein kreisförmiges Bauteil mit dem Durchmesser D gilt:
C = π × D
Dabei ist:
● C = Umfang.
● D = Durchmesser des rotierenden Bauteils.
● π = Kreiszahl, näherungsweise 3,1416.
Bei einer Drehzahl von n RPM werden pro Minute n Umdrehungen ausgeführt. Daraus folgt:
Lineargeschwindigkeit = π × D × n
Wird D in Metern eingesetzt:
v = π × D × n
Dabei ist:
● v = Lineargeschwindigkeit in m/min.
● D = wirksamer Durchmesser in m.
● n = Drehzahl in RPM.
Beispiel: Eine Walze mit 0,1 m Durchmesser dreht sich mit 500 RPM.
v = 3,1416 × 0,1 × 500
v ≈ 157,08 m/min
Die theoretische Umfangsgeschwindigkeit beträgt somit ungefähr 157,08 m/min.
Wie werden RPM in m/min umgerechnet?
Die Umrechnung in Meter pro Minute ist in industriellen Anwendungen besonders verbreitet.
Vorgehensweise:
● Drehzahl in RPM bestimmen.
● Wirksamen Durchmesser von Walze, Trommel oder Rad ermitteln.
● Durchmesser in Meter umrechnen.
● π × Durchmesser × RPM berechnen.
Beispiel: Eine Fördertrommel hat einen Durchmesser von 200 mm und dreht sich mit 120 RPM.
Durchmesser umrechnen:
200 mm = 0,2 m
Umfang berechnen:
3,1416 × 0,2 ≈ 0,6283 m
Pro Umdrehung legt die Trommeloberfläche theoretisch etwa 0,6283 m zurück.
Anschließend:
0,6283 × 120 ≈ 75,40 m/min
Die theoretische Lineargeschwindigkeit beträgt damit:
75,4 m/min
Wie werden RPM in m/s umgerechnet?
Für eine Angabe in Meter pro Sekunde kann der Wert in m/min durch 60 geteilt werden.
Die Formel lautet:
v = π × D × n ÷ 60
Dabei ist:
● v = Lineargeschwindigkeit in m/s.
● D = Durchmesser in m.
● n = Drehzahl in RPM.
Beispiel: Ein Rad mit 100 mm Durchmesser dreht sich mit 600 RPM.
Durchmesser:
100 mm = 0,1 m
Berechnung:
v = 3,1416 × 0,1 × 600 ÷ 60
v ≈ 3,14 m/s
Die theoretische Lineargeschwindigkeit beträgt somit etwa:
3,14 m/s
In m/min entspricht dies:
3,14 × 60 ≈ 188,5 m/min
Beide Werte beschreiben dieselbe Geschwindigkeit in unterschiedlichen Einheiten.
Wie wird die Lineargeschwindigkeit bei bekanntem Umfang berechnet?
Ist der tatsächliche Umfang oder der Weg pro Umdrehung bereits bekannt, muss er nicht über den Durchmesser berechnet werden.
Es gilt:
v = C × n
Dabei ist:
● v = Lineargeschwindigkeit.
● C = Weg pro Umdrehung.
● n = Drehzahl in RPM.
Beispiel: Ein Messrad besitzt einen Umfang von 0,5 m und dreht sich mit 200 RPM.
v = 0,5 × 200
v = 100 m/min
Die Lineargeschwindigkeit beträgt damit 100 m/min.
Wenn der wirksame Umfang eines Bauteils zuverlässig bekannt ist, kann diese direkte Berechnung in der Praxis besonders zweckmäßig sein.
Warum können gleiche RPM zu unterschiedlichen Lineargeschwindigkeiten führen?
Die gleiche Drehzahl bedeutet nicht automatisch die gleiche Lineargeschwindigkeit, da auch der Durchmesser maßgeblich ist.
Zwei Walzen drehen sich beispielsweise beide mit 500 RPM:
● Walze A: Durchmesser 50 mm.
● Walze B: Durchmesser 200 mm.
Walze A:
v = 3,1416 × 0,05 × 500 ≈ 78,54 m/min
Walze B:
v = 3,1416 × 0,2 × 500 ≈ 314,16 m/min
Obwohl beide Walzen mit 500 RPM laufen, ist der Durchmesser von Walze B viermal so groß. Entsprechend ist auch ihre theoretische Umfangsgeschwindigkeit viermal höher.
Bei Förderern, Rollen, Rädern und ähnlichen Anwendungen reicht die reine Drehzahlangabe deshalb nicht aus.
Warum ist der Durchmesser bei der Umrechnung entscheidend?
Die Drehzahl gibt die Anzahl der Umdrehungen an. Welche Strecke pro Umdrehung zurückgelegt wird, hängt dagegen vom Umfang ab.
Je größer der Durchmesser, desto größer der Umfang und damit bei gleicher Drehzahl die pro Minute zurückgelegte Strecke.
Daraus folgt:
● Bei konstanter Drehzahl steigt die Lineargeschwindigkeit mit dem Durchmesser.
● Bei konstantem Durchmesser steigt die Lineargeschwindigkeit mit der Drehzahl.
● Ändern sich beide Größen, muss die Geschwindigkeit neu berechnet werden.
In der Praxis sollte möglichst der wirksame Arbeitsdurchmesser verwendet werden. Dieser kann vom Nennwert in Zeichnungen oder technischen Daten abweichen.
Warum kann die tatsächliche Geschwindigkeit vom berechneten Wert abweichen?
Die Berechnung aus RPM und Durchmesser liefert einen theoretischen Wert unter idealen geometrischen Bedingungen. Im realen Maschinenbetrieb können Abweichungen auftreten.
Typische Ursachen sind:
● Schlupf: Relativbewegung zwischen Antriebswalze und Band beziehungsweise Material kann die tatsächliche Geschwindigkeit reduzieren.
● Änderung des wirksamen Durchmessers: Gummierte Rollen können sich unter Anpressdruck verformen.
● Materialdicke: Bei Wickelanwendungen ändert sich der wirksame Radius mit zunehmendem oder abnehmendem Wickeldurchmesser.
● Banddicke: Ein Förderband kann den tatsächlichen Laufradius gegenüber dem blanken Trommeldurchmesser erhöhen.
● Fehler bei der Durchmessermessung: Da die Lineargeschwindigkeit proportional zum Durchmesser ist, wirkt sich ein Durchmesserfehler direkt auf das Ergebnis aus.
● Drehzahlschwankungen: Laständerungen, Regelung oder mechanische Einflüsse können zu schwankenden RPM führen.
Für Konstruktion und Abschätzung ist die theoretische Berechnung sehr hilfreich. Bei höheren Genauigkeitsanforderungen sollte die tatsächliche Betriebsgeschwindigkeit jedoch möglichst direkt gemessen werden.
Kann die Geschwindigkeit einer Wickelmaschine direkt aus RPM berechnet werden?
Hier ist besondere Aufmerksamkeit erforderlich.
Bei einer Walze mit konstantem Durchmesser ist die Umrechnung vergleichsweise einfach.
Bei Aufwicklern, Abwicklern, Kabeltrommeln, Papierrollen, Folienrollen und Textilmaschinen verändert sich der wirksame Durchmesser jedoch kontinuierlich.
Bei konstanten 100 RPM gilt beispielsweise:
● Bei kleinem Wickeldurchmesser ist die Lineargeschwindigkeit geringer.
● Mit zunehmendem Wickeldurchmesser steigt die Lineargeschwindigkeit trotz unveränderter RPM.
Soll eine konstante Bahngeschwindigkeit eingehalten werden, muss die Steuerung die Drehzahl daher normalerweise an den aktuellen Wickeldurchmesser anpassen.
Bei veränderlichem Wickeldurchmesser darf für die Berechnung deshalb nicht dauerhaft ein fester Durchmesser verwendet werden.
Wie lässt sich die Drehzahl aus der Lineargeschwindigkeit berechnen?
Die Formel kann auch nach der Drehzahl umgestellt werden:
n = v ÷ (π × D)
Dabei ist:
● n = Drehzahl in RPM.
● v = Lineargeschwindigkeit in m/min.
● D = Durchmesser in m.
Beispiel: Eine Förderanlage soll mit 60 m/min laufen. Die Antriebstrommel hat einen Durchmesser von 150 mm.
Umrechnung:
150 mm = 0,15 m
Berechnung:
n = 60 ÷ (3,1416 × 0,15)
n ≈ 127,3 RPM
Ohne Berücksichtigung von Schlupf und anderen Verlusten muss die Trommel somit mit ungefähr 127 RPM laufen.
Diese Rückrechnung wird unter anderem bei der Auslegung von Förderanlagen, der Wahl von Getriebeübersetzungen und der Einstellung von Produktionsgeschwindigkeiten eingesetzt.
Wie kann mit einem Drehzahlmesser die Lineargeschwindigkeit bestimmt werden?
Digitale Drehzahlmesser werden grundsätzlich als berührungslose und kontaktierende Ausführungen angeboten.
Ein berührungsloser Drehzahlmesser erfasst die Drehzahl optisch beziehungsweise per Laser. Zeigt das Gerät ausschließlich RPM an, kann die Lineargeschwindigkeit anschließend aus gemessener Drehzahl und wirksamem Durchmesser berechnet werden.
Ein kontaktierender Drehzahlmesser erfasst die Drehzahl über direkten mechanischen Kontakt. Einige Modelle unterstützen zusätzlich eine direkte Messung der Oberflächen- oder Bahngeschwindigkeit mit einem geeigneten Messrad und können Werte wie m/min oder m/s direkt anzeigen.
In der Praxis gilt:
● Für Motorwellen, Lüfter und rotierende Bauteile genügt häufig eine RPM-Messung.
● Ist der Walzendurchmesser bekannt, lässt sich die Lineargeschwindigkeit aus der Drehzahl berechnen.
● Bei Förderbändern, Papier, Folie, Kabeln und ähnlichen Materialien kann eine direkte Lineargeschwindigkeitsmessung aussagekräftiger sein.
● Bei erheblichem Schlupf entspricht die Drehzahl der Antriebswelle nicht zwingend der tatsächlichen Materialgeschwindigkeit.
Welche Einheiten müssen bei der Umrechnung beachtet werden?
Nicht einheitliche Maßeinheiten gehören zu den häufigsten Fehlerquellen.
Wird der Durchmesser in Metern eingesetzt:
v = π × D × RPM
ergibt sich die Geschwindigkeit direkt in m/min.
Bei einem Durchmesser in Millimetern gilt:
v = π × D × RPM ÷ 1000
Dabei ist D in mm und v in m/min.
Beispiel:
D = 50 mm
n = 1.000 RPM
v = 3,1416 × 50 × 1.000 ÷ 1000
v ≈ 157,08 m/min
Vor der Berechnung sollte geprüft werden:
● Ist der Durchmesser in mm, cm oder m angegeben?
● Wird das Ergebnis in m/min oder m/s benötigt?
● Ist die Drehzahl tatsächlich in RPM angegeben?
● Handelt es sich um den Nenn- oder um den wirksamen Arbeitsdurchmesser?
FAQ
Kann RPM direkt in m/min umgerechnet werden?
Nicht ohne zusätzliche Größen. Neben der Drehzahl muss auch der Durchmesser, Radius, Umfang oder Weg pro Umdrehung bekannt sein.
Wie viel m/min entsprechen 1.000 RPM?
Dafür gibt es keinen festen Wert. Ein Rad mit 50 mm Durchmesser erreicht bei 1.000 RPM theoretisch etwa 157,1 m/min, ein Rad mit 100 mm Durchmesser dagegen etwa 314,2 m/min.
Bedeutet eine höhere Drehzahl immer eine höhere Lineargeschwindigkeit?
Bei konstantem wirksamem Durchmesser ja. Bei Bauteilen mit unterschiedlichen Durchmessern kann jedoch nicht allein anhand der RPM beurteilt werden, welches die höhere Lineargeschwindigkeit besitzt.
Wird für die Berechnung Radius oder Durchmesser verwendet?
Die übliche Formel v = π × D × n verwendet den Durchmesser D. Wird der Radius r verwendet, lautet die gleichwertige Formel v = 2 × π × r × n.
Warum unterscheidet sich die berechnete Förderbandgeschwindigkeit von der tatsächlichen Geschwindigkeit?
Mögliche Ursachen sind Schlupf, Toleranzen des Trommeldurchmessers, Banddicke, Rollenverformung oder Drehzahlschwankungen. Für die tatsächliche Bahngeschwindigkeit ist eine direkte Messung häufig aussagekräftiger.
Kann ein berührungsloser Drehzahlmesser m/min direkt messen?
Das hängt vom Gerät ab. Viele berührungslose Drehzahlmesser erfassen hauptsächlich RPM; die Lineargeschwindigkeit muss anschließend über den Durchmesser berechnet werden. Einige Modelle verfügen über zusätzliche Umrechnungsfunktionen.
Fazit
RPM und Lineargeschwindigkeit beschreiben unterschiedliche Bewegungsgrößen. RPM gibt die Anzahl der Umdrehungen pro Minute an, während die Lineargeschwindigkeit beschreibt, welche Strecke eine Oberfläche oder ein Material innerhalb einer bestimmten Zeit zurücklegt.
Für Walzen, Trommeln und Räder mit konstantem Durchmesser gilt grundsätzlich:
Lineargeschwindigkeit = π × wirksamer Durchmesser × RPM
Wird der Durchmesser in Metern eingesetzt, ergibt sich die Geschwindigkeit in m/min. Für m/s wird das Ergebnis durch 60 geteilt.
In der Praxis sollten zusätzlich der wirksame Durchmesser, Band- oder Materialdicke, Rollenverformung und mechanischer Schlupf berücksichtigt werden. Bei Systemen mit konstantem Durchmesser eignet sich die RPM-basierte Berechnung sehr gut zur Auslegung und Abschätzung. Bei Schlupf oder veränderlichem Wickeldurchmesser ist eine direkte Messung der tatsächlichen Lineargeschwindigkeit in der Regel aussagekräftiger.
