Einleitung

In den technischen Daten von Infrarot-Thermometern finden sich häufig Angaben wie „Ansprechzeit ≤500 ms“ oder „Ansprechzeit <1 s“. Diese Angabe wird gelegentlich mit der Einschaltzeit des Geräts verwechselt, beschreibt jedoch einen anderen Parameter.

Die Ansprechzeit gibt an, wie schnell das Messgerät auf eine Änderung der Temperatur des Messobjekts reagiert. Je kürzer die Ansprechzeit, desto besser kann das Gerät in der Regel schnellen Temperaturänderungen folgen.

Bei Wänden, Rohrleitungen, HVAC-Komponenten oder stationären Maschinenoberflächen mit langsam veränderlicher Temperatur spielt der Unterschied zwischen einigen hundert Millisekunden und etwa einer Sekunde häufig nur eine untergeordnete Rolle. Bei bewegten Bauteilen, Produktionslinien oder schnellen thermischen Prozessen gewinnt die Ansprechzeit dagegen deutlich an Bedeutung.

Das Wichtigste auf einen Blick

● Die Ansprechzeit beschreibt, wie lange ein Infrarot-Thermometer benötigt, um auf eine Änderung der Objekttemperatur zu reagieren.
● Bei handgeführten Infrarot-Thermometern liegen typische Werte je nach Modell häufig im Bereich von einigen hundert Millisekunden bis etwa einer Sekunde.
● Eine kurze Ansprechzeit ist besonders bei bewegten Messobjekten und schnellen Temperaturänderungen vorteilhaft.
● Ansprechzeit und Messgenauigkeit sind unterschiedliche Kenngrößen.
● Die praktische Messleistung hängt zusätzlich von Objektgröße, D:S-Verhältnis, Emissionsgrad, Messabstand und Umgebungsbedingungen ab.
● Die erforderliche Ansprechzeit sollte an die Dynamik der jeweiligen Messaufgabe angepasst werden.

Was ist die Ansprechzeit eines Infrarot-Thermometers?

Ein Infrarot-Thermometer erfasst über sein optisches System die von einer Oberfläche abgegebene Infrarotstrahlung. Der Detektor wandelt diese Strahlung in ein elektrisches Signal um, das anschließend verarbeitet und in einen Temperaturwert umgerechnet wird.

Ändert sich die Temperatur des Messobjekts, kann das Gerät nicht ohne jede Verzögerung reagieren. Detektor, Elektronik und Signalverarbeitung benötigen eine bestimmte Zeit, bis der Messwert den definierten Reaktionszustand erreicht. Diese Zeit wird als Ansprechzeit bezeichnet.

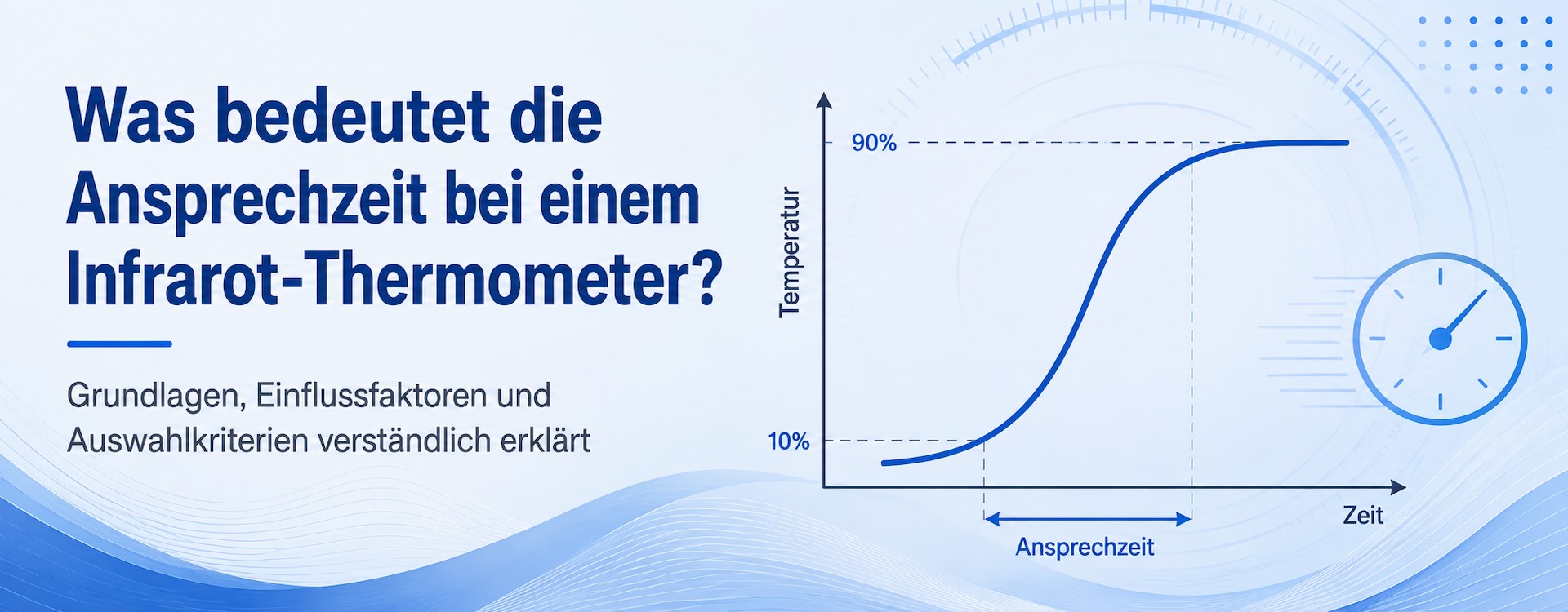

Bei einer angegebenen Ansprechzeit von 500 ms kann vereinfacht davon ausgegangen werden, dass das Messsystem ungefähr 0,5 Sekunden benötigt, um nach einer deutlichen Temperaturänderung den festgelegten Reaktionsgrad zu erreichen.

Da Hersteller unterschiedliche Prüfbedingungen und Bewertungsverfahren verwenden können, sollten beim Vergleich verschiedener Geräte auch die jeweiligen Angaben im Datenblatt berücksichtigt werden.

Was bedeuten 500 ms und 1 s?

ms steht für Millisekunde.

● 1000 ms = 1 Sekunde;
● 500 ms = 0,5 Sekunden;
● 250 ms = 0,25 Sekunden.

Beispiele:

● Ansprechzeit ≤500 ms bedeutet eine Reaktion innerhalb von ungefähr 0,5 Sekunden;
● Ansprechzeit <1 s bedeutet eine Reaktionszeit von weniger als einer Sekunde.

Rein numerisch reagiert ein Gerät mit 250 ms schneller als eines mit 500 ms, und 500 ms sind schneller als 1 s.

Die Ansprechzeit ist jedoch nur eine von mehreren wichtigen Geräteeigenschaften. Messbereich, Genauigkeit, D:S-Verhältnis, Emissionsgradeinstellung, Wiederholbarkeit und spektrale Empfindlichkeit sollten ebenfalls berücksichtigt werden.

Welche Auswirkungen hat die Ansprechzeit?

Die Ansprechzeit beeinflusst vor allem die Fähigkeit des Messgeräts, schnellen Temperaturänderungen zu folgen.

Bei temperaturstabilen Objekten wie Gebäudeflächen, Luftauslässen, Rohrleitungen oder Maschinengehäusen kann der Anwender in der Regel warten, bis sich der angezeigte Messwert stabilisiert.

Bei dynamischen Messvorgängen ist dies anders.

Typische Beispiele sind:

● Werkstücke auf einem Förderband;
● Rotierende Wellen, Rollen oder andere bewegte Komponenten;
● Schnell aufheizende Anlagen;
● Rasch abkühlende Werkstücke;
● Kontinuierliche Prüfung mehrerer Produkte;
● Erfassung kurzzeitig auftretender heißer Bereiche.

Ist die Ansprechzeit zu lang, kann die Anzeige der tatsächlichen Temperaturänderung zeitlich hinterherlaufen. Kurzzeitige Temperaturspitzen können dadurch schwieriger zu erkennen sein.

Ist eine kürzere Ansprechzeit immer besser?

Für die Verfolgung schneller Temperaturänderungen ist eine kurze Ansprechzeit grundsätzlich von Vorteil. Dennoch benötigt nicht jede Anwendung die schnellstmögliche Reaktion.

Bei routinemäßiger Wartung und allgemeinen industriellen Messaufgaben verändern sich die Temperaturen häufig relativ langsam. Eine Ansprechzeit von etwa 500 ms oder auch etwas länger kann dafür vollkommen ausreichend sein.

In solchen Anwendungen sind Messgenauigkeit, Temperaturbereich und D:S-Verhältnis oft wichtiger als eine besonders kurze Reaktionszeit.

Eine sehr kurze Ansprechzeit wird vor allem bei schnell bewegten Objekten, dynamischen Prozessen und raschen Temperaturänderungen relevant.

Entscheidend ist daher nicht „je schneller, desto besser“, sondern eine zur Messaufgabe passende Reaktionsgeschwindigkeit.

Was ist der Unterschied zwischen Ansprechzeit und Messgenauigkeit?

Ansprechzeit und Genauigkeit beschreiben unterschiedliche Eigenschaften.

Die Ansprechzeit gibt an, wie schnell das Gerät reagiert. Die Messgenauigkeit beschreibt dagegen die mögliche Abweichung des angezeigten Werts von der tatsächlichen Objekttemperatur.

Beispiel:

● Gerät A: Ansprechzeit 250 ms;
● Gerät B: Ansprechzeit 500 ms.

Daraus lässt sich lediglich ableiten, dass Gerät A schneller reagiert. Eine höhere Messgenauigkeit folgt daraus nicht.

Auch ein sehr schnelles Infrarot-Thermometer kann ungenaue Ergebnisse liefern, wenn beispielsweise der Emissionsgrad falsch eingestellt ist, das Messobjekt den Messfleck nicht vollständig ausfüllt oder der Messabstand ungeeignet ist.

Warum kann ein Infrarot-Thermometer die Temperatur nicht sofort anzeigen?

Obwohl die Messung berührungslos erfolgt, durchläuft das Messsignal mehrere Verarbeitungsschritte.

Die vom Objekt abgegebene Infrarotstrahlung gelangt zunächst durch die Optik zum Detektor. Dort wird sie in ein elektrisches Signal umgewandelt. Anschließend erfolgen unter anderem Signalverstärkung, Kompensation, Analog-Digital-Wandlung und Temperaturberechnung, bevor der Wert auf dem Display erscheint.

Auch der Detektor selbst besitzt eine physikalisch bedingte Reaktionscharakteristik.

Zwischen einer tatsächlichen Temperaturänderung und der entsprechenden Änderung des Anzeigewerts entsteht daher eine messbare Zeitverzögerung.

Welche Faktoren beeinflussen das praktische Ansprechverhalten?

Die spezifizierte Ansprechzeit wird üblicherweise unter definierten Prüfbedingungen ermittelt. In der Praxis können weitere Faktoren das wahrgenommene Reaktionsverhalten beeinflussen.

● Geschwindigkeit der Temperaturänderung: Je schneller sich die Temperatur verändert, desto höher sind die Anforderungen an die Reaktionsgeschwindigkeit.
● Größe des Messobjekts: Das Objekt sollte den Messfleck ausreichend ausfüllen, damit keine unerwünschte Hintergrundstrahlung erfasst wird.
● D:S-Verhältnis: Mit zunehmendem Abstand vergrößert sich der Messfleck. Ist dieser größer als das Objekt, können benachbarte Flächen den Messwert beeinflussen.
● Emissionsgrad: Eine falsche Einstellung kann Messabweichungen verursachen, betrifft jedoch primär die Genauigkeit und nicht die eigentliche Ansprechzeit.
● Oberflächenbeschaffenheit: Stark reflektierende oder niedrig emittierende Oberflächen können die Messunsicherheit erhöhen.
● Änderung der Umgebungstemperatur: Nach einem schnellen Wechsel zwischen stark unterschiedlichen Umgebungstemperaturen sollte dem Gerät ausreichend Zeit zur thermischen Anpassung gegeben werden.
● Aktualisierungsrate der Anzeige: Die Reaktionszeit des Sensors und die Bildwiederholrate des Displays sind nicht zwangsläufig identisch.

Welche Ansprechzeit ist für unterschiedliche Anwendungen geeignet?

Bei allgemeiner industrieller Wartung, HVAC-Prüfungen, Gebäudeinspektionen und Messungen an Maschinenoberflächen verändern sich Temperaturen meist nicht innerhalb weniger hundert Millisekunden drastisch. Übliche handgeführte Infrarot-Thermometer sind dafür in der Regel ausreichend schnell.

Bei Produktionslinien, bewegten Werkstücken oder stark dynamischen Temperaturverläufen sollte die Ansprechzeit dagegen genauer betrachtet werden.

● Allgemeine Wartung: Extrem kurze Ansprechzeiten sind meist nicht erforderlich. Messbereich, Genauigkeit und D:S-Verhältnis sind häufig wichtiger.
● HVAC- und Gebäudeprüfung: Die Temperaturänderungen verlaufen überwiegend langsam, sodass Standardwerte meist ausreichen.
● Rotierende oder bewegte Bauteile: Da das Objekt nur kurz im Messbereich liegen kann, ist eine schnellere Reaktion vorteilhaft.
● Kontinuierliche Produktionsprüfung: Eine kurze Ansprechzeit erleichtert die Erfassung von Temperaturunterschieden zwischen aufeinanderfolgenden Werkstücken.
● Schnelle Heiz- oder Kühlprozesse: Die Reaktionsgeschwindigkeit sollte an die Dynamik des Prozesses angepasst werden. Für anspruchsvolle Anwendungen können kontinuierliche Datenaufzeichnung oder stationäre Infrarotsensoren geeigneter sein.

Wie lassen sich zuverlässigere Temperaturwerte erzielen?

Auch bei kurzer Ansprechzeit bleibt die richtige Messtechnik entscheidend.

Das Messobjekt sollte größer als der Messfleck beim gewählten Abstand sein. Das D:S-Verhältnis beschreibt den Zusammenhang zwischen Messabstand und Messfleckdurchmesser. Ein zu großer Abstand kann dazu führen, dass benachbarte Oberflächen mitgemessen werden.

Bei stabilen Temperaturen sollte das Gerät auf die Messstelle gerichtet und der Messwert kurz stabilisiert werden, bevor er abgelesen wird.

Bei schnell veränderlichen Zielen sollte der Messabstand möglichst klein gehalten werden, sofern die Anwendung dies erlaubt. Gleichzeitig muss der gesamte Messfleck innerhalb des Zielbereichs liegen.

Zum Auffinden der höchsten Oberflächentemperatur kann die Messstelle langsam abgescannt und gegebenenfalls eine Maximalwert-Haltefunktion verwendet werden.

FAQ

Ist eine Ansprechzeit von 500 ms schnell?

Für die meisten handgeführten Infrarot-Thermometer ist 500 ms ein üblicher und praxisgerechter Wert. Für Wartung, HVAC-Anwendungen, Gebäudeprüfungen und allgemeine industrielle Messungen ist dies meist ausreichend.

Bedeutet 500 ms, dass erst nach 0,5 Sekunden ein Temperaturwert angezeigt wird?

Nein. Das Display kann kontinuierlich aktualisiert werden. Die Angabe beschreibt vor allem, wie lange das Messsystem benötigt, um nach einer Temperaturänderung einen definierten Reaktionsgrad zu erreichen.

Bedeutet eine kürzere Ansprechzeit automatisch höhere Genauigkeit?

Nein. Ansprechzeit und Messgenauigkeit sind voneinander unabhängige Kenngrößen.

Ist die Ansprechzeit bei stationären Messobjekten wichtig?

Bei stabiler Objekttemperatur ist sie häufig nicht der wichtigste Parameter. Genauigkeit, Emissionsgrad, D:S-Verhältnis und Messbereich sind dann meist relevanter.

Warum ist eine schnelle Reaktion bei bewegten Objekten wichtig?

Ein bewegtes Objekt befindet sich möglicherweise nur sehr kurz vollständig im Messbereich. Eine zu langsame Reaktion kann dazu führen, dass die tatsächliche Objekttemperatur nicht ausreichend erfasst wird.

Sind Ansprechzeit und Display-Aktualisierungsrate dasselbe?

Nein. Die Ansprechzeit beschreibt die Reaktion des Messsystems auf Temperaturänderungen. Die Aktualisierungsrate beschreibt, wie häufig der angezeigte Messwert erneuert wird.

Zusammenfassung

Die Ansprechzeit eines Infrarot-Thermometers gibt an, wie lange das Messsystem nach einer Änderung der empfangenen Infrarotstrahlung benötigt, um einen definierten Reaktionsgrad zu erreichen. Sie wird häufig in Millisekunden oder Sekunden angegeben; 500 ms entsprechen beispielsweise etwa 0,5 Sekunden.

Bei stationären, temperaturstabilen Objekten ist die Ansprechzeit meist nicht der wichtigste Faktor. Bei bewegten Werkstücken, schnellen Temperaturänderungen und kontinuierlichen Produktionsabläufen kann eine kurze Ansprechzeit dagegen wesentlich sein.

Bei der Geräteauswahl sollte die Ansprechzeit deshalb gemeinsam mit Messbereich, Genauigkeit, D:S-Verhältnis, Emissionsgrad und Eigenschaften des Messobjekts bewertet werden.
