Einleitung
Bei der Auswahl eines berührungslosen Spannungsprüfers finden sich häufig Angaben wie „CAT III 1000 V“ oder „CAT IV 600 V“ auf dem Gerät oder im Datenblatt. Diese Kennzeichnungen werden gelegentlich mit dem Spannungserfassungsbereich verwechselt. Ebenso entsteht mitunter der Eindruck, ein CAT-IV-Gerät müsse automatisch genauer sein als ein CAT-III-Modell.
Tatsächlich beschreibt die CAT-Einstufung in erster Linie, für welche Bereiche einer elektrischen Installation ein Prüfgerät vorgesehen ist und welchen transienten Überspannungen es standhalten können muss. Sie ist nicht mit Empfindlichkeit, Erfassungsbereich oder Messgenauigkeit gleichzusetzen.
Bei der Entscheidung zwischen CAT III und CAT IV sollte deshalb zunächst betrachtet werden, an welcher Stelle der elektrischen Anlage das Gerät hauptsächlich eingesetzt wird.
Das Wichtigste auf einen Blick
● CAT III und CAT IV beschreiben Einsatzbereiche innerhalb elektrischer Installationen und nicht lediglich den erfassbaren Spannungsbereich.
● CAT III ist typisch für feste Installationen innerhalb von Gebäuden, beispielsweise Verteilungen, Leistungsschutzschalter, fest verlegte Leitungen und ortsfest angeschlossene Betriebsmittel.
● CAT IV betrifft Bereiche näher am Ursprung der Niederspannungsinstallation, beispielsweise Hausanschlüsse, Elektrizitätszähler, Einspeiseleitungen und bestimmte Außenleitungen.
● Eine höhere Messkategorie steht grundsätzlich für Einsatzorte mit potenziell höheren transienten Überspannungsenergien. Die CAT-Bezeichnung allein reicht jedoch nicht zur Beurteilung aus.
● Entscheidend ist immer die Kombination aus Messkategorie und Bemessungsspannung, beispielsweise CAT III 1000 V oder CAT IV 600 V.
● Für Fachkräfte, die in unterschiedlichen Bereichen einer elektrischen Verteilung arbeiten, kann ein Gerät mit CAT-III- und CAT-IV-Bemessung besonders vielseitig sein.

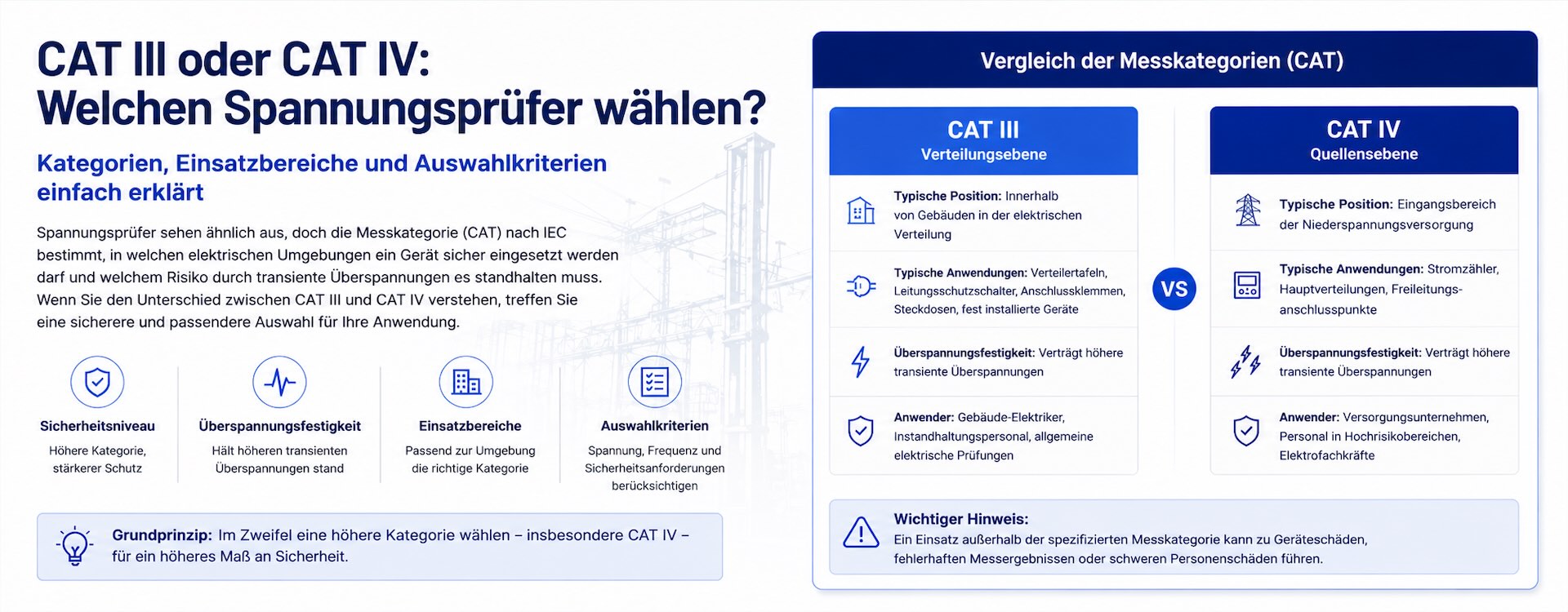

Was bedeuten CAT III und CAT IV?
CAT bezeichnet die Messkategorie eines Prüfgeräts und ordnet dessen Einsatz verschiedenen Bereichen einer Niederspannungsinstallation zu.
Je nach Position innerhalb des elektrischen Systems können unterschiedliche transiente Überspannungen auftreten. Je näher sich der Prüfpunkt am Ursprung der Installation befindet, desto höher kann die Energie solcher Überspannungsereignisse sein.
CAT III umfasst typischerweise feste Installationen innerhalb eines Gebäudes, beispielsweise Verteilungen, Schaltgeräte, Sammelschienen, fest verlegte Leitungen und ortsfest installierte Betriebsmittel.
CAT IV gilt für Bereiche näher am Ursprung der Niederspannungsinstallation, darunter Einspeiseleitungen, Elektrizitätszähler, Hausanschlussbereiche und bestimmte Niederspannungsleitungen im Außenbereich.
CAT-IV-Bereiche liegen somit im Allgemeinen näher an der Versorgung und können höheren transienten Energien ausgesetzt sein als CAT-III-Bereiche.
Für welche Anwendungen eignet sich ein CAT-III-Spannungsprüfer?
Für routinemäßige Prüfungen innerhalb von Gebäuden und industriellen Anlagen deckt CAT III zahlreiche typische Anwendungen ab.
Dazu gehören beispielsweise:
● Prüfung fest installierter Gebäudeleitungen auf Spannungsfreiheit beziehungsweise Spannungsanwesenheit;
● Kontrollen an Verteilungen und Leitungsschutzschaltern;
● Prüfung fest verlegter Kabel;
● Kontrolle der Stromversorgung industrieller Anlagen;
● elektrische Wartungsarbeiten an HVAC-/HLK-Anlagen;
● Prüfungen an Motoren, Schaltschränken und ortsfest installierten Betriebsmitteln;
● schnelle Kontrolle von Steckdosen, Netzkabeln und üblichen Niederspannungs-Wechselstromkreisen.
CAT III ist daher für Elektriker, Instandhaltungstechniker und Servicetechniker in Gebäuden und Industrie ein sehr häufig anzutreffender Einsatzbereich.
Die Eignung muss jedoch immer gemeinsam mit der angegebenen CAT-Bemessungsspannung beurteilt werden.
Für welche Anwendungen eignet sich ein CAT-IV-Spannungsprüfer?
CAT IV ist insbesondere dann relevant, wenn Prüfungen in der Nähe des Ursprungs einer Niederspannungsinstallation oder im Bereich der Einspeisung durchgeführt werden.
Typische Anwendungen sind:
● Prüfung von Einspeiseleitungen eines Gebäudes;
● Arbeiten im Bereich von Elektrizitätszählern und Zählerschränken;
● Prüfung von Niederspannungsleitungen im Außenbereich;
● Arbeiten in der Nähe des Hausanschlusses;
● Prüfungen im Zusammenhang mit Niederspannungs-Freileitungen;
● schnelle Spannungskontrollen in Bereichen mit erhöhtem Risiko transienter Überspannungen.
Zwischen diesen Prüfpunkten und der Energiequelle besteht häufig eine vergleichsweise geringe Impedanz. Dadurch können transiente Ereignisse höhere Energien erreichen.
Für Elektrofachkräfte und Wartungspersonal, die in verschiedenen Bereichen der Energieverteilung tätig sind, kann ein CAT-IV-Gerät deshalb einen größeren Einsatzbereich abdecken.
Wie wählt man zwischen CAT III und CAT IV?
Entscheidend ist zunächst der übliche Einsatzort.
Wer überwiegend Steckdosen, Geräteverdrahtungen, fest verlegte Leitungen, Maschinen oder interne Gebäudeinstallationen prüft, ist mit einem CAT-III-Spannungsprüfer mit geeigneter Bemessungsspannung in vielen Fällen gut ausgestattet.
Wer dagegen auch an Hausanschlüssen, Zähleranlagen, Einspeiseleitungen, Außenleitungen oder sowohl in CAT-III- als auch CAT-IV-Bereichen arbeitet, sollte ein entsprechend CAT-IV-bemessenes Gerät wählen.
Für professionelle Anwender sind Kennzeichnungen wie:
CAT III 1000 V / CAT IV 600 V
besonders praxisgerecht.
Diese Angabe bedeutet, dass das Gerät innerhalb der jeweiligen Messkategorie bis zur genannten Spannung bemessen ist. Sie bedeutet nicht, dass das Gerät in CAT-IV-Umgebungen bis 1000 V eingesetzt werden darf.
Warum müssen CAT-Kategorie und Bemessungsspannung gemeinsam betrachtet werden?
Eine CAT-Kategorie darf nicht unabhängig von ihrer Bemessungsspannung beurteilt werden.
Beispiele:
● CAT III 600 V;
● CAT III 1000 V;
● CAT IV 600 V.
Alle drei Angaben sind Sicherheitsbemessungen, beziehen sich jedoch auf unterschiedliche Kombinationen aus Einsatzbereich und Spannung.
Die Aussage „CAT IV ist grundsätzlich höher als CAT III 1000 V“ ist daher ohne Berücksichtigung der Spannung zu undifferenziert.
Bei der Kennzeichnung „CAT III 1000 V / CAT IV 600 V“ ist das Gerät für CAT-III-Anwendungen bis 1000 V und für CAT-IV-Anwendungen bis 600 V bemessen.
Bei der Anwendung müssen sowohl die jeweilige Messkategorie als auch die zugehörige Bemessungsspannung eingehalten werden.
Ist die CAT-Kategorie dasselbe wie der Spannungserfassungsbereich?
Nein.
Ein berührungsloser Spannungsprüfer kann beispielsweise einen Erfassungsbereich von 12–1000 V AC besitzen und gleichzeitig mit CAT III 1000 V / CAT IV 600 V gekennzeichnet sein.
Dabei gilt:
● 12–1000 V AC beschreibt den ungefähren Wechselspannungsbereich, in dem die berührungslose Erkennung ansprechen kann;
● CAT III 1000 V / CAT IV 600 V beschreibt die zulässigen Einsatzbedingungen hinsichtlich Messkategorie und Bemessungsspannung.
Beide Angaben erfüllen unterschiedliche Funktionen.
Ein Gerät, das Wechselspannung bis 1000 V erkennen kann, ist daher nicht automatisch für jede elektrische Umgebung mit 1000 V geeignet.
Welche weiteren Kriterien sind bei der Auswahl wichtig?
Die CAT-Kategorie ist wichtig, aber nur einer von mehreren Auswahlfaktoren.
Zu berücksichtigen sind außerdem:
● Spannungserfassungsbereich: Er muss die typischen Spannungen der zu prüfenden Anlagen abdecken, beispielsweise 12–1000 V AC oder 50–1000 V AC.
● Empfindlichkeitsstufen: Modelle mit zwei Empfindlichkeitsstufen eignen sich gut für Standardprüfungen und die Erkennung schwächerer elektrischer Felder.
● Akustische und optische Signalisierung: Summer und LED-Anzeige erleichtern die Erkennung in anspruchsvollen Arbeitsumgebungen.
● Vibrationsalarm: Besonders hilfreich bei hohem Umgebungslärm oder eingeschränkter Sicht auf die Anzeige.
● Automatische Abschaltung: Reduziert unnötigen Batterieverbrauch.
● Batteriestandsanzeige: Hilft, Fehlfunktionen infolge schwacher Batterien zu vermeiden.
● Integrierte Taschenlampe: Praktisch in Schaltschränken, Maschinen und schlecht beleuchteten Bereichen.
● Gehäuse- und Isolationsausführung: Besonders für professionelle Elektroarbeiten von Bedeutung.
Wer in unterschiedlichen Einsatzbereichen arbeitet, sollte auf eine ausgewogene Kombination aus Messkategorie, Erfassungsbereich, Empfindlichkeit und praktischen Zusatzfunktionen achten.
Ist CAT IV grundsätzlich besser als CAT III?
Nicht unbedingt.
CAT IV steht für die Eignung in Bereichen mit höherem potenziellem Überspannungsrisiko. Daraus folgt jedoch nicht, dass ein CAT-IV-Prüfer empfindlicher oder genauer arbeitet.
Für Arbeiten ausschließlich innerhalb von Gebäuden und an elektrischen Betriebsmitteln kann ein passend bemessenes CAT-III-Gerät vollkommen ausreichend sein.
CAT IV wird vor allem dann relevant, wenn Prüfungen an Hauptverteilungen, Zähleranlagen, Einspeisungen oder Außenleitungen durchgeführt werden.
Die richtige Wahl besteht daher nicht darin, grundsätzlich die höchste CAT-Kategorie zu wählen, sondern die Bemessung an die tatsächliche Arbeitsumgebung anzupassen.
Was ist beim Einsatz von CAT-III- und CAT-IV-Spannungsprüfern zu beachten?
Unabhängig von der Messkategorie bleiben die korrekten elektrotechnischen Sicherheitsverfahren entscheidend.
Ein berührungsloser Spannungsprüfer dient in erster Linie der schnellen Erkennung eines elektrischen Wechselfeldes. Das Ergebnis kann unter anderem durch Abschirmung, Abstand zum Leiter, Isolationsdicke, Erdungsverhältnisse, elektrische Felder in der Umgebung und den Gerätezustand beeinflusst werden.
Vor der Prüfung sollte die Funktion an einer bekannten spannungsführenden Quelle kontrolliert werden. Nach der Prüfung empfiehlt sich eine erneute Funktionskontrolle.
Wenn bei Wartungs- oder Freischaltarbeiten das sichere Feststellen der Spannungsfreiheit für den Personenschutz entscheidend ist, darf das Ausbleiben einer Anzeige am berührungslosen Spannungsprüfer nicht als alleiniger Nachweis für Spannungsfreiheit dienen. Die vorgeschriebenen Sicherheitsverfahren sowie ein geeignetes kontaktierendes Prüfgerät mit passender CAT-Bemessung sind für die abschließende Prüfung erforderlich.
FAQ
Welche Kategorie ist höher: CAT III oder CAT IV?
CAT IV gilt für Bereiche näher am Ursprung der Niederspannungsinstallation und ist grundsätzlich für höhere transiente Belastungen ausgelegt. Die Bemessungsspannung muss jedoch immer mit berücksichtigt werden.
Benötigt man für den Haushalt einen CAT-IV-Spannungsprüfer?
Für Steckdosen, Netzkabel und übliche interne Stromkreise ist CAT IV allein wegen der höheren Kategorie meist nicht erforderlich. Ein Gerät mit kombinierter CAT-III-/CAT-IV-Bemessung kann jedoch einen größeren Einsatzbereich bieten.
Sollten Elektrofachkräfte CAT III oder CAT IV wählen?
Das hängt vom Arbeitsbereich ab. Für Zähleranlagen, Hausanschlüsse, Hauptverteilungen und Außenleitungen ist CAT IV besonders relevant. Für interne Gebäudeinstallationen und Wartungsarbeiten an Betriebsmitteln deckt CAT III viele Anwendungen ab.
Ist ein CAT-IV-Spannungsprüfer empfindlicher?
Nein. Die CAT-Kategorie beschreibt die Einsatzumgebung und die Auslegung gegenüber transienten Überspannungen, nicht die Erkennungsempfindlichkeit.
Was bedeutet CAT III 1000 V / CAT IV 600 V?
Das Gerät ist in CAT-III-Umgebungen bis 1000 V und in CAT-IV-Umgebungen bis 600 V bemessen. Beide Grenzwerte müssen entsprechend der jeweiligen Anwendung eingehalten werden.
Ist ein Spannungsprüfer automatisch sicher, wenn CAT IV aufgedruckt ist?
Nein. Bemessungsspannung, Produktausführung, ordnungsgemäßer Zustand und korrekte Anwendung müssen ebenfalls berücksichtigt werden.
Fazit
Der wesentliche Unterschied zwischen CAT III und CAT IV liegt nicht in einer höheren Messgenauigkeit, sondern in den vorgesehenen Einsatzbereichen und den dort zu erwartenden transienten Überspannungsbedingungen.
Für feste Installationen innerhalb von Gebäuden und die Wartung industrieller Geräte kann ein passend bemessener CAT-III-Spannungsprüfer zahlreiche Anwendungen abdecken. Bei Hausanschlüssen, Zähleranlagen, Einspeiseleitungen und Niederspannungsverteilungen im Außenbereich gewinnt CAT IV an Bedeutung.
Bei der Auswahl sollten Messkategorie, CAT-Bemessungsspannung, Spannungserfassungsbereich, Empfindlichkeit und tatsächliche Einsatzumgebung gemeinsam berücksichtigt werden.
Für Fachkräfte, die regelmäßig in unterschiedlichen elektrischen Bereichen arbeiten, bietet ein berührungsloser Spannungsprüfer mit CAT-III- und CAT-IV-Bemessung mehr Flexibilität. Zur verbindlichen Feststellung der Spannungsfreiheit bei sicherheitskritischen Arbeiten bleibt jedoch eine geeignete kontaktierende Prüfmethode erforderlich.
