Introducción

La medición de la iluminancia se utiliza ampliamente en oficinas, centros educativos, hospitales, fábricas, almacenes, edificios comerciales, laboratorios, estudios de fotografía, instalaciones de iluminación para cultivos y proyectos de inspección y aceptación de sistemas de iluminación en edificios.

En la práctica, medir la iluminancia con un luxómetro digital es relativamente sencillo: se coloca el sensor de iluminancia en la posición que se desea evaluar, se espera a que la lectura del instrumento se estabilice y, a continuación, se registra el valor en lux.

Sin embargo, que el procedimiento sea sencillo no significa que puedan ignorarse los detalles de la medición.

Incluso utilizando el mismo luxómetro en un mismo espacio, los resultados pueden variar considerablemente si cambian la posición, la altura o el ángulo de medición, o la ubicación del operador.

Por ejemplo:

● El sensor no está correctamente alineado con el plano de medición;

● La posición de medición no corresponde al plano de trabajo real;

● El operador se encuentra entre la fuente de luz y el sensor;

● La lectura se registra inmediatamente después de encender las luminarias;

● La luz natural cambia durante el proceso de medición;

● Las paredes u objetos cercanos producen reflejos intensos;

● Se utilizan métodos diferentes en distintos puntos de medición;

● No se registran las condiciones del entorno una vez finalizada la medición.

Todos estos factores pueden afectar a la precisión, la repetibilidad y la comparabilidad de los resultados.

Por este motivo, para la inspección de la iluminación de edificios, la aceptación de instalaciones, la evaluación de la iluminancia en lugares de trabajo y las mediciones profesionales del entorno luminoso, es importante establecer un método de medición uniforme y estandarizado.

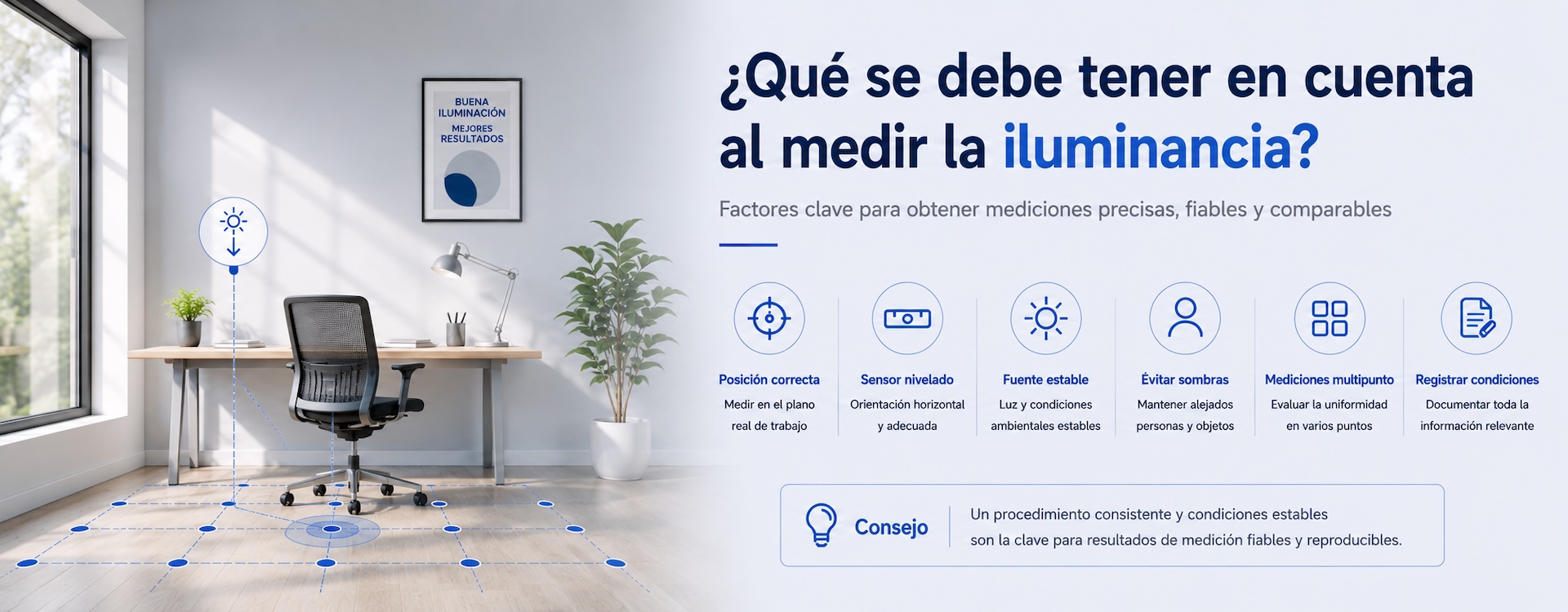

En este artículo se explican los principales aspectos que deben tenerse en cuenta durante la medición de la iluminancia y se presenta un procedimiento básico adecuado para las mediciones in situ.

Puntos clave de este artículo

Después de leer este artículo, conocerá:

● Qué preparativos deben realizarse antes de medir la iluminancia;

● Por qué la posición y la altura de medición son importantes;

● Cómo debe colocarse correctamente el sensor de iluminancia;

● Cómo evitar que el operador bloquee la luz;

● Por qué es necesario esperar a que la fuente de luz y el instrumento se estabilicen;

● Cómo afectan los reflejos y la luz natural a los resultados;

● Qué aspectos específicos deben considerarse al medir iluminación LED;

● Cómo realizar mediciones de iluminancia multipunto;

● Cómo mejorar la comparabilidad entre diferentes mediciones;

● Cuáles son los errores más frecuentes durante la medición;

● Cómo establecer un procedimiento de medición más uniforme y fiable.

¿Por qué el método de medición influye en el resultado de iluminancia?

La iluminancia representa el flujo luminoso recibido por unidad de superficie. Su unidad en el Sistema Internacional es el lux (lx).

La iluminancia no es un valor fijo e idéntico en todo un espacio. Incluso dentro de una misma estancia pueden existir diferencias importantes entre distintas posiciones.

Por ejemplo:

● La zona situada directamente debajo de una luminaria suele presentar una iluminancia mayor que la zona situada entre dos luminarias;

● Las posiciones próximas a las ventanas pueden verse considerablemente afectadas por la luz natural;

● Las zonas cercanas a las paredes pueden recibir luz reflejada;

● La iluminancia sobre una superficie de trabajo puede ser diferente de la medida a nivel del suelo;

● La altura de las luminarias, el ángulo de emisión y los obstáculos pueden modificar la iluminancia local.

Por tanto, una medición de iluminancia responde esencialmente a la siguiente pregunta:

«¿Cuánta luz recibe realmente una superficie determinada, en una posición específica y bajo unas condiciones ambientales definidas?»

Si estas condiciones no se mantienen uniformes, diferentes operadores pueden obtener resultados distintos incluso cuando el instrumento funciona correctamente.

¿Qué se debe comprobar antes de medir la iluminancia?

Definir el objetivo de la medición

Antes de comenzar, debe definirse claramente el objetivo de la evaluación. Dependiendo de la finalidad, pueden ser necesarias diferentes posiciones y métodos de medición.

Entre los objetivos habituales se incluyen:

● Medición de la iluminancia en superficies de trabajo de oficinas;

● Medición sobre pupitres o pizarras en centros educativos;

● Evaluación de la iluminación en áreas de trabajo industriales;

● Medición de iluminancia en pasillos de almacenes;

● Inspección y aceptación de instalaciones de iluminación de edificios;

● Evaluación de la iluminación en espacios comerciales;

● Medición sobre mesas o bancos de trabajo de laboratorio;

● Evaluación complementaria de entornos de iluminación para cultivos;

● Comparación de la iluminancia antes y después de instalar luminarias;

● Comparación del rendimiento de la iluminación antes y después de una mejora de eficiencia energética.

Solo después de definir claramente el objeto de la medición es posible determinar correctamente el plano, la altura y las posiciones de medición.

Comprobar el estado del luxómetro

Antes de realizar la medición, debe comprobarse que el luxómetro digital se encuentra en condiciones normales de funcionamiento.

Se recomienda verificar:

● Que la batería tenga suficiente carga;

● Que la superficie del sensor óptico esté limpia;

● Que el sensor no presente arañazos, contaminación u obstrucciones;

● Que el instrumento se encienda y la pantalla funcione correctamente;

● Que la unidad seleccionada, como lux o foot-candle, sea la adecuada;

● Que el rango automático o manual esté correctamente configurado;

● Que la función Data Hold no esté activada accidentalmente;

● Que no aparezcan indicaciones de batería baja o fuera de rango;

● Que el estado de calibración sea adecuado para los requisitos de la medición.

Para mediciones de aceptación de proyectos, inspecciones de calidad o aplicaciones que requieran trazabilidad de los datos, el estado de calibración debe comprobarse de acuerdo con el sistema de calidad de la organización, el procedimiento de inspección u otros requisitos aplicables.

Mantener limpia la superficie del sensor

Los luxómetros utilizan normalmente un sensor óptico para recibir la luz incidente.

La presencia de polvo, aceite, huellas dactilares, gotas de agua, cinta adhesiva, películas protectoras u otros contaminantes puede modificar la cantidad de luz que llega al sensor y afectar al resultado.

Por ello, antes de cada medición debe comprobarse que la superficie del sensor esté limpia.

La limpieza debe realizarse siguiendo las recomendaciones del fabricante del instrumento. Deben evitarse materiales o métodos que puedan dañar el difusor, el filtro óptico o la superficie del sensor.

¿Por qué es tan importante la posición de medición?

Medir sobre el plano real de utilización

La iluminancia está estrechamente relacionada con la posición de medición. Por tanto, los puntos seleccionados deben representar de la forma más fiel posible el área de trabajo o utilización que se desea evaluar.

Si el objetivo es evaluar la iluminancia sobre un escritorio, pero el sensor se coloca en el suelo, la lectura puede ser válida para ese punto, pero no representará correctamente las condiciones de iluminación de la superficie de trabajo.

No modificar arbitrariamente la altura de medición

Cuando cambia la distancia entre la fuente de luz y el plano de medición, normalmente también cambia la iluminancia.

Por tanto, al comparar varios puntos dentro de un mismo proyecto, deben mantenerse la misma altura y el mismo plano de medición.

Esto es especialmente importante en:

● Comparaciones antes y después de una reforma;

● Comparaciones entre diferentes luminarias;

● Análisis de uniformidad de iluminación;

● Mediciones repetidas.

¿Cómo debe colocarse el sensor de iluminancia?

Mantener la orientación correcta del sensor

Para medir la iluminancia sobre un plano de trabajo horizontal, la superficie receptora de luz del sensor debe estar normalmente alineada con el plano que se está evaluando.

Al medir una superficie horizontal, debe evitarse:

● Inclinar significativamente el sensor hacia delante;

● Inclinarlo hacia atrás;

● Inclinarlo lateralmente;

● Cambiar continuamente el ángulo durante una medición manual.

Cuando cambia el ángulo del sensor, también cambia la forma en que recibe la luz incidente.

En sistemas de iluminación procedente principalmente del techo, una inclinación excesiva puede provocar una desviación mayor respecto a las condiciones de medición previstas.

No orientar directamente el sensor hacia la luminaria

Medir la iluminancia ambiental no es lo mismo que medir directamente una fuente de luz.

Por ejemplo, al medir la iluminancia sobre un escritorio, el sensor debe representar la forma en que la superficie de trabajo recibe realmente la luz y no orientarse deliberadamente hacia una luminaria determinada.

El objeto correcto de la medición es:

La iluminancia que recibe realmente el plano de trabajo especificado.

El objetivo no es conseguir la lectura más alta posible en el instrumento.

Tener en cuenta la respuesta cosenoidal del sensor

Los luxómetros profesionales suelen incorporar corrección cosenoidal para responder adecuadamente a la luz que llega desde diferentes ángulos de incidencia.

En un entorno real, la luz puede proceder de múltiples direcciones. Por tanto, un sensor de iluminancia debe responder adecuadamente tanto a la luz perpendicular como a la luz incidente oblicua.

Esta es una de las razones por las que las mediciones profesionales deben realizarse con sensores ópticos diseñados específicamente para medir iluminancia, en lugar de utilizar simplemente elementos fotosensibles genéricos.

Evitar que el operador bloquee la luz

Este es uno de los errores más frecuentes durante las mediciones in situ.

No situarse entre la fuente de luz y el sensor

Cuando el operador se encuentra entre una luminaria, una ventana u otra fuente principal de luz y el sensor, puede producir una sombra.

Aunque la sombra no resulte visualmente evidente, puede reducir la cantidad de luz que recibe el sensor.

Durante la medición debe evitarse:

● Bloquear la luminaria con el cuerpo;

● Cubrir el sensor con el brazo o la mano;

● Situar la cabeza entre la fuente luminosa y el sensor;

● Bloquear la luz natural con ropa o equipos;

● Concentrar varias personas alrededor del punto de medición.

Un sensor separado puede ayudar a reducir las interferencias

En un luxómetro digital equipado con un sensor de luz separado, el sensor puede colocarse de forma independiente sobre el plano de medición mientras el operador permanece a cierta distancia.

Esto puede reducir:

● Las sombras producidas por el cuerpo;

● Los cambios en el ángulo del sensor al sujetarlo;

● Las variaciones provocadas por la posición del operador.

Esperar a que la fuente de luz se estabilice antes de medir

No medir inmediatamente después de encender la iluminación

Algunas fuentes de luz necesitan cierto tiempo de funcionamiento antes de alcanzar una salida luminosa estable.

Si la iluminancia se registra inmediatamente después del encendido, el resultado puede no representar las condiciones normales de funcionamiento.

Antes de realizar la medición debe determinarse si es necesario un tiempo de calentamiento o estabilización en función de:

● El tipo de fuente de luz;

● Las instrucciones del fabricante de la luminaria;

● El procedimiento de ensayo del proyecto.

Comprobar el estado de funcionamiento del driver LED

La iluminación LED se utiliza ampliamente en los edificios modernos.

La salida luminosa de una luminaria LED no depende únicamente de los LED, sino también del driver, del nivel de regulación y del sistema de control de iluminación.

Antes de medir, debe comprobarse que:

● Las luminarias funcionen correctamente;

● El nivel de regulación permanezca constante;

● El sistema de iluminación inteligente no ajuste automáticamente la salida;

● Los sensores de presencia o movimiento no modifiquen el nivel de iluminación;

● Los sistemas de regulación en función de la luz natural no cambien automáticamente la salida de las luminarias.

De lo contrario, las mediciones realizadas en diferentes momentos pueden producir resultados distintos aunque el sensor se encuentre exactamente en la misma posición.

Esperar a que la lectura del luxómetro se estabilice antes de registrarla

Después de colocar el sensor en el punto de medición, no se recomienda registrar inmediatamente el primer valor que aparezca en pantalla.

El procedimiento recomendado es:

1、Colocar el sensor en la posición especificada;

2、Mantener estables la posición y la orientación;

3、Esperar a que la lectura de la pantalla se estabilice;

4、Registrar el resultado final.

Si el nivel de luz presenta pequeñas fluctuaciones, puede observarse la lectura durante un periodo adecuado y, dependiendo del objetivo de la medición, registrar un valor estable, medio, máximo o mínimo.

Si el instrumento dispone de funciones AVG, MAX, MIN o de registro de datos, estas pueden utilizarse según las necesidades de la medición.

Comprobar el rango y la unidad de medición

Utilizar la unidad correcta

Las unidades de iluminancia más utilizadas son el lux (lx) y el foot-candle (fc).

El lux se utiliza ampliamente en ingeniería internacional, iluminación de edificios y la mayoría de las aplicaciones técnicas.

Si el proyecto exige valores en lux, debe comprobarse que el instrumento no esté configurado accidentalmente en foot-candles.

Seleccionar un rango adecuado en instrumentos de rango manual

Algunos luxómetros digitales disponen de selección automática de rango, mientras que otros permiten también una selección manual.

Cuando se utiliza el rango manual:

● Un rango demasiado bajo puede provocar una indicación de fuera de rango;

● Un rango innecesariamente alto puede reducir la resolución de la pantalla.

Por tanto, debe seleccionarse un rango adecuado en función de la iluminancia esperada.

Si se desconoce aproximadamente el nivel de iluminación, puede comenzarse con un rango alto y ajustarlo posteriormente a uno más apropiado.

Tener en cuenta la influencia de los reflejos del entorno

El sensor de un luxómetro no recibe únicamente la luz directa emitida por las luminarias. En un entorno real también recibe una cantidad importante de luz reflejada.

Entre las fuentes habituales de reflexión se incluyen:

● Paredes blancas;

● Techos;

● Suelos;

● Fachadas acristaladas;

● Superficies metálicas de equipos;

● Ropa de trabajo de colores claros;

● Superficies de trabajo con alta reflectancia.

La luz reflejada forma parte del entorno luminoso real y no debe considerarse automáticamente como una fuente de error.

Sin embargo, cuando se comparan diferentes posiciones, soluciones de iluminación o periodos de medición, las condiciones del entorno deben mantenerse lo más constantes posible.

Por ejemplo, si una mesa de trabajo está vacía durante la primera medición pero cubierta con un material blanco de gran superficie durante la segunda, las condiciones de reflexión habrán cambiado y los dos conjuntos de resultados pueden dejar de ser directamente comparables.

¿Qué debe tenerse en cuenta cuando hay luz natural?

La luz natural cambia continuamente

Cerca de ventanas, fachadas acristaladas o espacios abiertos, la iluminancia interior puede estar influida tanto por la iluminación artificial como por la luz natural.

La luz natural cambia en función de:

● La hora del día;

● La altura solar;

● La nubosidad;

● Las condiciones meteorológicas;

● La posición de cortinas o persianas;

● Las obstrucciones producidas por edificios;

● La estación del año.

Por ello, antes de medir en una zona con una influencia significativa de luz natural, debe definirse claramente:

¿Se desea medir únicamente la iluminación artificial o las condiciones reales combinadas de iluminación artificial y luz natural?

Mantener condiciones de luz natural similares en las pruebas comparativas

Si el objetivo es comparar:

● Las condiciones antes y después de sustituir luminarias;

● La iluminación antes y después de una mejora de eficiencia energética;

● Dos soluciones de iluminación diferentes;

debe evitarse que la variación de la luz natural se convierta en el principal factor que influya en los resultados.

Según los requisitos del proyecto, puede considerarse:

● Realizar las mediciones cuando la influencia de la luz natural sea reducida;

● Mantener las cortinas, persianas o sistemas de protección solar en la misma posición;

● Medir a horas similares y bajo condiciones meteorológicas comparables;

● Registrar por separado las condiciones de iluminación artificial y las condiciones combinadas.

Lo más importante es documentar claramente las condiciones reales durante la medición.

¿Qué se debe tener en cuenta al medir iluminación LED?

La tecnología LED se ha convertido en una de las principales soluciones de iluminación en oficinas, fábricas, centros educativos, edificios comerciales e instalaciones públicas.

Además de los requisitos generales de medición, deben tenerse en cuenta las características espectrales y la estabilidad de la salida luminosa.

Los diferentes espectros LED pueden influir en la respuesta del instrumento

Idealmente, un luxómetro debe aproximarse lo máximo posible a la sensibilidad espectral fotópica del ojo humano, normalmente representada por la función V(λ).

Sin embargo, el rendimiento de adaptación espectral puede variar entre diferentes luxómetros.

Al medir:

● LED con diferentes temperaturas de color;

● LED de colores;

● Fuentes RGB;

● Fuentes de espectro estrecho;

pueden producirse ciertas diferencias de lectura entre distintos instrumentos.

Para mediciones profesionales con mayores requisitos de precisión, deben considerarse las características de respuesta espectral y las especificaciones técnicas correspondientes del luxómetro.

Prestar atención a la regulación y al parpadeo LED

Algunas luminarias LED utilizan PWM u otros métodos para regular la luminosidad. Como resultado, su salida luminosa instantánea puede fluctuar periódicamente.

La medición convencional de iluminancia suele centrarse en el nivel efectivo de iluminación durante un determinado periodo. Sin embargo, cuando existe una modulación luminosa significativa, diferentes instrumentos pueden mostrar valores distintos debido a diferencias en la velocidad de muestreo y en el procesamiento de la señal.

Si el objetivo es evaluar:

● El parpadeo LED;

● La profundidad de modulación;

● El porcentaje de parpadeo;

● La frecuencia de parpadeo;

un luxómetro digital convencional generalmente no puede sustituir a un equipo específico de análisis de flicker o parpadeo.

No realizar la evaluación con un único punto de medición

En espacios grandes, como oficinas, aulas, fábricas y almacenes, un solo punto de medición normalmente no puede representar las condiciones de iluminación de toda la zona.

Realizar mediciones multipunto

En función de las dimensiones del espacio y de los requisitos del proyecto, pueden establecerse varios puntos de medición.

Por ejemplo, puede utilizarse una cuadrícula regular:

Mediante varios puntos de medición es posible evaluar:

● La iluminancia media;

● La iluminancia máxima;

● La iluminancia mínima;

● La distribución espacial de la iluminancia;

● Las zonas localmente demasiado iluminadas o insuficientemente iluminadas;

● La uniformidad de la iluminación.

Los puntos de medición deben ser representativos

Los puntos no deben seleccionarse únicamente debajo de las luminarias o en las zonas visualmente más brillantes.

De lo contrario, el resultado final puede no representar correctamente las condiciones reales de iluminación del espacio.

Para evaluaciones formales, la cuadrícula y las posiciones de medición deben establecerse de acuerdo con los procedimientos de ensayo aplicables, los requisitos de diseño o las normas de iluminación correspondientes.

Mantener el mismo procedimiento en todos los puntos de medición

Cuando se realizan mediciones multipunto, debe aplicarse un procedimiento lo más uniforme posible en todos los puntos.

Esto incluye:

● La misma altura de medición;

● La misma orientación del sensor;

● La misma configuración del instrumento;

● El mismo tiempo de estabilización;

● Los mismos criterios para la posición del operador;

● El mismo estado de funcionamiento de las fuentes de luz;

● El mismo método de registro de datos.

Esta uniformidad es importante para mejorar la repetibilidad de los resultados.

La repetibilidad puede entenderse de forma sencilla como:

¿Las mediciones repetidas bajo las mismas condiciones producen resultados similares?

Si se utiliza un procedimiento diferente en cada punto, será difícil obtener datos comparables incluso utilizando un luxómetro de alta precisión.

Repetir las mediciones cuando sea necesario

En una evaluación profesional de la iluminancia, una única lectura inusual no debería aceptarse inmediatamente como resultado definitivo.

Si el valor en un punto es:

● Significativamente superior al de otras posiciones;

● Significativamente inferior al de otras posiciones;

● Continuamente variable;

● Muy diferente del valor esperado;

se recomienda volver a comprobar:

● La posición del sensor;

● El ángulo del sensor;

● La posible existencia de obstáculos;

● La influencia de los reflejos;

● El funcionamiento de la luminaria;

● La configuración del instrumento.

Para datos importantes, también pueden realizarse varias mediciones y calcularse el valor medio con el fin de reducir la influencia de variaciones aleatorias.

No utilizar Data Hold de forma inadecuada durante la medición

Data Hold es una función habitual en los luxómetros digitales.

Su función consiste en congelar la lectura actual de la pantalla para facilitar su registro.

Sin embargo, Data Hold no mejora la precisión de la medición.

Si se pulsa la tecla HOLD antes de que la lectura se haya estabilizado, el instrumento simplemente conservará un valor todavía inestable.

El orden recomendado es:

Colocar el sensor → Esperar a que la lectura se estabilice → Pulsar HOLD → Registrar el valor.

¿Por qué es importante registrar correctamente los resultados?

Los datos de iluminancia pierden gran parte de su utilidad para análisis posteriores si no se conocen las condiciones en las que fueron obtenidos.

Por ejemplo, registrar únicamente: 485 lx

no describe completamente las condiciones de iluminación existentes durante la medición.

Un registro más completo debería incluir normalmente:

Para la aceptación de proyectos, la gestión de calidad o las inspecciones periódicas, un registro completo facilita:

● La verificación de los datos;

● La comparación de tendencias;

● El análisis de anomalías;

● La evaluación de necesidades de mantenimiento;

● La valoración de los resultados de una mejora de iluminación.

¿Por qué diferentes luxómetros pueden mostrar valores distintos?

Incluso al medir en la misma posición, los luxómetros de diferentes marcas o modelos no necesariamente mostrarán exactamente el mismo resultado.

Entre los factores que pueden provocar diferencias se incluyen:

● La precisión de medición;

● La respuesta espectral;

● La respuesta cosenoidal;

● El rendimiento del sensor;

● El estado de calibración;

● La resolución;

● La velocidad de muestreo;

● El método de procesamiento de la señal;

● El envejecimiento del instrumento.

Para mediciones destinadas a compararse durante largos periodos, utilizar el mismo instrumento —o instrumentos con prestaciones equivalentes y un estado de calibración coherente— puede ayudar a mejorar la comparabilidad de los resultados.

Errores frecuentes durante la medición de iluminancia

Procedimiento recomendado para medir la iluminancia

Para mejorar la uniformidad de las mediciones in situ, puede utilizarse el siguiente procedimiento.

Paso 1: definir el objetivo de la medición

Determinar:

● Qué zona se va a evaluar;

● Qué plano de trabajo es relevante;

● Qué estado de iluminación debe medirse;

● Qué parámetro o criterio se desea evaluar.

Paso 2: confirmar las condiciones de medición

Determinar:

● La hora de medición;

● El estado de funcionamiento de las luminarias;

● El nivel de regulación;

● El estado de puertas y ventanas;

● La posición de cortinas o persianas;

● Las condiciones de luz natural.

Paso 3: comprobar el luxómetro

Verificar:

● El nivel de batería;

● La limpieza del sensor;

● La unidad correcta;

● El rango adecuado;

● El funcionamiento normal del instrumento.

Paso 4: determinar los puntos de medición

Seleccionar posiciones representativas en función de las dimensiones de la zona, el área de trabajo y los requisitos de la evaluación.

Paso 5: colocar correctamente el sensor

Situar el sensor sobre el plano especificado y mantener la orientación adecuada.

Paso 6: minimizar las interferencias humanas

Mantener al personal alejado del sensor en la medida de lo posible y evitar bloquear la luz o modificar significativamente las condiciones de reflexión.

Paso 7: esperar a que la lectura se estabilice

Observar la pantalla y registrar el valor únicamente cuando la lectura se haya estabilizado.

Paso 8: completar las mediciones multipunto

Aplicar el mismo método en todos los puntos.

Paso 9: volver a medir los resultados anormales

Si aparece un valor claramente anómalo, revisar las condiciones y repetir la medición.

Paso 10: mantener un registro completo

Registrar el punto de medición, la iluminancia, la hora, las condiciones ambientales y la información del instrumento para facilitar posteriores análisis y verificaciones.

¿Cómo mejorar la fiabilidad de las mediciones de iluminancia?

Mejorar la fiabilidad no consiste únicamente en seleccionar un luxómetro con una mayor precisión especificada. También es necesario controlar todo el proceso de medición.

Se recomienda:

● Utilizar un luxómetro digital adecuado para los requisitos de la aplicación;

● Verificar la calibración o el estado del instrumento según corresponda;

● Mantener limpio el sensor óptico;

● Definir claramente y mantener el mismo plano de medición;

● Mantener constantes la posición y la altura;

● Conservar la misma orientación del sensor;

● Evitar que las personas produzcan sombras;

● Esperar a que el sistema de iluminación alcance un estado estable;

● Controlar variables ambientales como la luz natural;

● Utilizar mediciones multipunto en lugar de basarse en una única lectura;

● Repetir las mediciones cuando aparezcan valores anormales;

● Utilizar un formato uniforme para registrar los resultados.

En proyectos de seguimiento a largo plazo o en comparaciones antes y después, mantener unas condiciones de medición coherentes suele ser más importante que centrarse únicamente en una lectura individual.

¿Qué aspectos adicionales deben considerarse en diferentes aplicaciones?

Medición de iluminancia en oficinas

Debe prestarse especial atención al plano real de trabajo de los escritorios y medirse varios puestos, evitando limitar la evaluación únicamente a las zonas directamente situadas debajo de las luminarias.

También debe considerarse la influencia de la luz natural cerca de las ventanas.

Medición de iluminancia en centros educativos

Dependiendo del objetivo de la evaluación, deben analizarse por separado los pupitres, la zona del profesor y la pizarra, seleccionando posiciones de medición representativas.

Medición de iluminancia en fábricas

Además de la iluminación general, debe prestarse atención a las zonas de operación de maquinaria, montaje, inspección y trabajos de precisión.

Las máquinas de gran tamaño también pueden producir sombras importantes, por lo que la medición debe considerar las condiciones reales de funcionamiento cuando sea necesario.

Medición de iluminancia en almacenes

Deben evaluarse especialmente los pasillos entre estanterías, las zonas de preparación de pedidos, las áreas de lectura de etiquetas y las zonas de carga y descarga.

Las mercancías y las propias estanterías pueden modificar la distribución de la luz.

Medición de iluminancia en espacios comerciales

Las áreas de exposición pueden incluir iluminación de acento, materiales reflectantes y superficies de vidrio. Por ello, las diferencias locales de iluminancia pueden ser importantes y resulta recomendable realizar mediciones multipunto.

Medición de iluminancia en laboratorios

Debe prestarse especial atención a las mesas de laboratorio y a las zonas de trabajo de precisión, manteniendo constantes el entorno de medición y la disposición de los equipos durante las pruebas comparativas.

FAQ: preguntas frecuentes sobre la medición de iluminancia

¿Debe colocarse horizontalmente el sensor del luxómetro?

Para medir un plano de trabajo horizontal, la superficie receptora de luz del sensor debe estar normalmente alineada con el plano que se está evaluando. Para otros planos, la orientación debe ajustarse a la superficie correspondiente. En cualquier caso, deben seguirse los procedimientos de ensayo y los requisitos específicos del proyecto.

¿Por qué obtengo valores diferentes de lux en la misma posición?

Las posibles causas incluyen cambios en la posición o el ángulo del sensor, sombras producidas por el operador, variaciones de luz natural, fluctuaciones de la fuente luminosa o diferencias en el muestreo del instrumento. Deben mantenerse constantes la posición, la orientación y las condiciones ambientales, y registrar el valor únicamente después de que se estabilice.

¿Puede una persona permanecer junto al luxómetro durante la medición?

Sí, siempre que no se sitúe entre la principal fuente de luz y el sensor. Si el operador crea una sombra o modifica de forma significativa las condiciones de reflexión, el resultado puede verse afectado.

¿Se puede medir inmediatamente después de encender las luces?

No necesariamente. Algunas fuentes de luz o sistemas de iluminación necesitan cierto tiempo para alcanzar una salida estable. Para mediciones profesionales, el tiempo de estabilización debe determinarse según las características de la fuente, las instrucciones del fabricante o el procedimiento del proyecto.

¿Por qué cambia tanto la iluminancia cerca de una ventana?

Las zonas próximas a las ventanas suelen estar muy influidas por la luz natural, que varía con las condiciones meteorológicas, la nubosidad, la posición del sol y la hora del día. Para las mediciones comparativas, estas condiciones deben controlarse o documentarse cuidadosamente.

¿Es suficiente una sola medición de lux para toda una habitación?

En espacios grandes, generalmente no. Una única lectura no puede representar adecuadamente la distribución de la iluminación en toda la zona. Deben seleccionarse varios puntos representativos de acuerdo con el objetivo de la evaluación.

¿Es necesario calibrar periódicamente un luxómetro?

Para la aceptación de proyectos, la gestión de calidad, los ensayos de laboratorio o las aplicaciones que requieren trazabilidad, debe establecerse un programa adecuado de calibración o verificación según los requisitos de la organización, las recomendaciones del fabricante y los procedimientos aplicables.

¿Se pueden comparar directamente lux y foot-candles?

Ambas son unidades de iluminancia, pero utilizan escalas numéricas diferentes. Para evitar confusiones, se recomienda utilizar la misma unidad durante todo el proyecto. El lux es ampliamente utilizado en aplicaciones internacionales de ingeniería e iluminación.

¿La iluminación LED se mide igual que la iluminación convencional?

Los principios básicos son similares: deben mantenerse constantes la posición, la orientación del sensor y las condiciones ambientales. Sin embargo, en las fuentes LED también deben considerarse las características espectrales, el funcionamiento del driver, el método de regulación y las posibles fluctuaciones de la salida luminosa.

¿Una iluminancia más alta significa siempre una mejor iluminación?

No. La calidad de la iluminación depende no solo del nivel de iluminancia, sino también de factores como la uniformidad, el deslumbramiento, la temperatura de color, la reproducción cromática, el parpadeo y la tarea visual que se realiza. La iluminancia es solo uno de los parámetros importantes para evaluar la calidad de la iluminación.

Conclusión

La medición de la iluminancia puede parecer tan sencilla como colocar un luxómetro en el punto deseado y leer un valor en lux. Sin embargo, para obtener resultados fiables es necesario controlar diversos factores que pueden influir en la medición.

Entre los aspectos más importantes se encuentran:

● Seleccionar correctamente la posición de medición;

● Mantener una altura de medición uniforme;

● Orientar correctamente el sensor;

● Evitar que el operador bloquee la luz;

● Garantizar la estabilidad de la fuente luminosa;

● Controlar la luz natural y las variaciones del entorno;

● Realizar mediciones multipunto representativas;

● Mantener un procedimiento coherente entre diferentes mediciones;

● Repetir las mediciones cuando aparezcan resultados anormales;

● Registrar de forma completa las condiciones y los datos de medición.

Un luxómetro digital proporciona datos cuantitativos objetivos para el diseño de iluminación, la inspección de edificios, la aceptación de instalaciones, el mantenimiento industrial y la evaluación de las condiciones de iluminación en los lugares de trabajo. Sin embargo, el instrumento es solo una parte del proceso de medición.

Solo combinando un instrumento adecuado, un procedimiento de medición estandarizado y unas condiciones de ensayo coherentes es posible obtener resultados de iluminancia precisos, estables, repetibles y realmente útiles para la evaluación.

En proyectos profesionales, las posiciones de medición, la cuadrícula de puntos y el método de evaluación también deben definirse de acuerdo con las normas de iluminación aplicables en el lugar del proyecto, los procedimientos de ensayo correspondientes y los requisitos específicos de cada aplicación.
