Introducción
En las especificaciones de un termómetro infrarrojo es habitual encontrar indicaciones como “Tiempo de respuesta ≤500 ms” o “Tiempo de respuesta <1 s”. Este parámetro se confunde a veces con el tiempo que tarda el instrumento en encenderse, aunque se trata de conceptos distintos.
El tiempo de respuesta indica la rapidez con la que el instrumento reacciona cuando cambia la temperatura del objetivo. Cuanto menor sea este tiempo, mejor podrá seguir, en general, variaciones térmicas rápidas.
En paredes, tuberías, sistemas HVAC o superficies de máquinas cuya temperatura cambia lentamente, la diferencia entre varios cientos de milisegundos y aproximadamente un segundo puede ser poco relevante. Sin embargo, en componentes móviles, líneas de producción o procesos térmicos rápidos, el tiempo de respuesta adquiere mayor importancia.
Puntos clave
● El tiempo de respuesta indica cuánto tarda un termómetro infrarrojo en reaccionar ante un cambio de temperatura del objetivo.
● Los termómetros infrarrojos portátiles suelen presentar tiempos de respuesta desde varios cientos de milisegundos hasta aproximadamente un segundo, según el modelo.
● Un tiempo de respuesta corto resulta ventajoso para objetivos móviles y cambios rápidos de temperatura.
● El tiempo de respuesta no es lo mismo que la precisión de medición.
● El rendimiento real también depende del tamaño del objetivo, la relación D:S, la emisividad, la distancia de medición y las condiciones ambientales.
● El tiempo de respuesta debe seleccionarse de acuerdo con la rapidez de los cambios térmicos y la aplicación concreta.

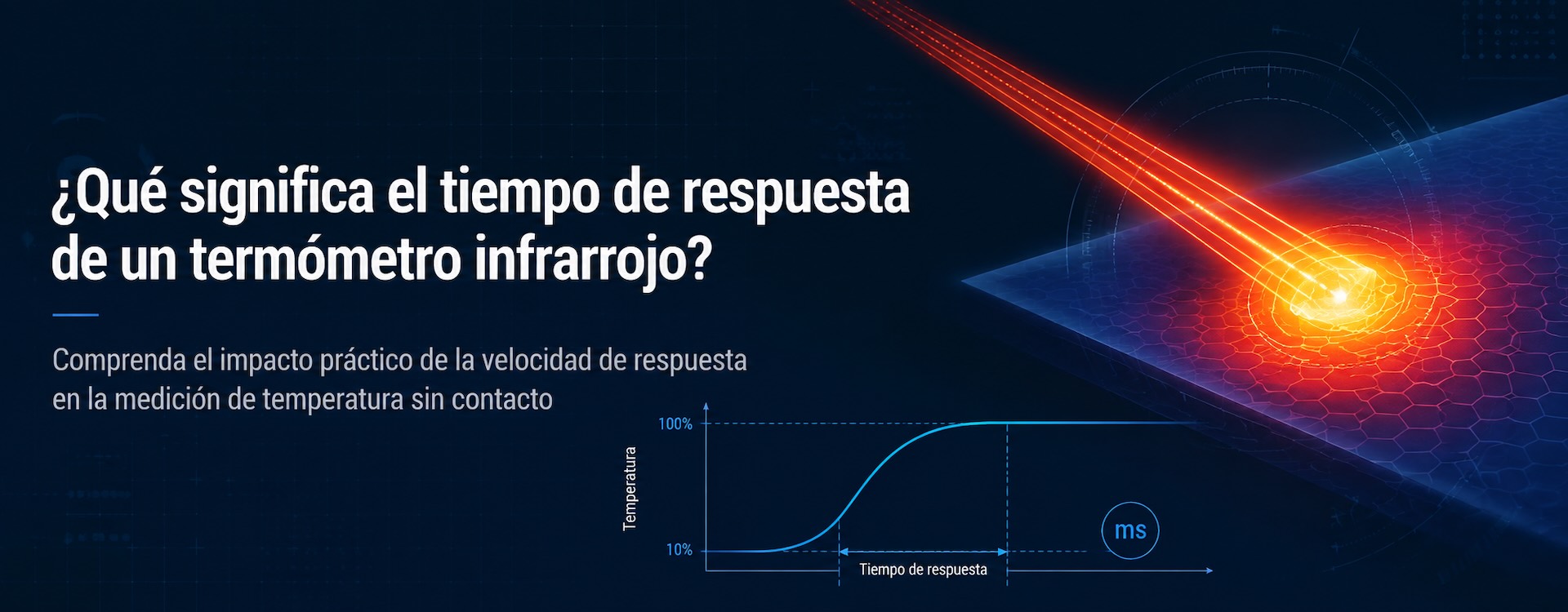

¿Qué es el tiempo de respuesta de un termómetro infrarrojo?
Un termómetro infrarrojo utiliza un sistema óptico para captar la radiación infrarroja emitida por la superficie del objetivo. El detector transforma esta radiación en una señal eléctrica, que posteriormente se procesa para calcular y mostrar la temperatura.
Cuando la temperatura del objetivo cambia, el instrumento no puede reaccionar de forma absolutamente instantánea. El detector y el sistema electrónico necesitan un cierto intervalo para que la lectura alcance el nivel de respuesta especificado. Este intervalo se denomina tiempo de respuesta.
Por ejemplo, si un termómetro infrarrojo especifica un tiempo de respuesta de 500 ms, puede entenderse de forma aproximada que el sistema requiere unos 0,5 segundos para alcanzar el grado de respuesta definido después de un cambio importante de temperatura.
Los métodos de ensayo y los criterios utilizados para definir este parámetro pueden variar entre fabricantes. Por ello, al comparar modelos deben tenerse en cuenta las condiciones indicadas en sus fichas técnicas.
¿Qué significan 500 ms y 1 s?
ms significa milisegundo.
● 1000 ms = 1 segundo;
● 500 ms = 0,5 segundos;
● 250 ms = 0,25 segundos.
Por ejemplo:
● Tiempo de respuesta ≤500 ms indica una respuesta dentro de aproximadamente 0,5 segundos;
● Tiempo de respuesta <1 s significa que el tiempo es inferior a un segundo.
Desde el punto de vista numérico, 250 ms representa una respuesta más rápida que 500 ms, y 500 ms es más rápido que 1 s.
Sin embargo, el tiempo de respuesta es solo una de las especificaciones importantes. También deben considerarse el rango de medición, la precisión, la relación D:S, el ajuste de emisividad, la repetibilidad y la respuesta espectral.
¿Qué afecta el tiempo de respuesta?
El tiempo de respuesta influye principalmente en la capacidad del instrumento para seguir cambios rápidos de temperatura.
En un objetivo térmicamente estable, como una pared, una salida de aire, una tubería o la carcasa de una máquina, normalmente es posible esperar a que la lectura se estabilice antes de registrarla.
La situación cambia cuando el objetivo varía rápidamente.
Algunos ejemplos son:
● Piezas desplazándose sobre una cinta transportadora;
● Ejes, rodillos u otros componentes giratorios;
● Equipos que se calientan rápidamente;
● Piezas que se enfrían en poco tiempo;
● Inspección continua de varios productos;
● Detección de puntos calientes de corta duración.
Si el tiempo de respuesta es demasiado largo, la lectura puede retrasarse respecto al cambio real de temperatura y dificultar la detección de variaciones térmicas breves.
¿Un tiempo de respuesta más corto siempre es mejor?
Para seguir variaciones rápidas, un tiempo de respuesta más corto suele ser ventajoso. Sin embargo, no todas las aplicaciones requieren la respuesta más rápida posible.
En tareas habituales de mantenimiento e inspección industrial, las temperaturas suelen cambiar con relativa lentitud. Un tiempo de respuesta de alrededor de 500 ms, o incluso algo mayor, puede ser perfectamente adecuado.
En estos casos, la precisión, el rango de temperatura y la relación D:S pueden ser más importantes que disponer del menor tiempo de respuesta posible.
Los tiempos muy cortos adquieren especial importancia en objetos que se desplazan rápidamente, procesos dinámicos o cambios térmicos rápidos.
Por tanto, el criterio adecuado no es simplemente “cuanto más rápido, mejor”, sino seleccionar una velocidad de respuesta adecuada para la aplicación.
¿Cuál es la diferencia entre tiempo de respuesta y precisión?
El tiempo de respuesta y la precisión son parámetros independientes.
El tiempo de respuesta indica la rapidez con la que reacciona el instrumento. La precisión indica la posible diferencia entre la lectura y la temperatura real del objetivo.
Por ejemplo:
● Instrumento A: tiempo de respuesta de 250 ms;
● Instrumento B: tiempo de respuesta de 500 ms.
Esta información solo permite afirmar que el instrumento A responde más rápido. No permite concluir que sea más preciso.
Incluso un termómetro infrarrojo muy rápido puede producir lecturas incorrectas si la emisividad está mal configurada, el objetivo no ocupa completamente el área de medición o la distancia utilizada no es adecuada.
¿Por qué un termómetro infrarrojo no puede mostrar instantáneamente la temperatura real?
Aunque la medición sea sin contacto, el proceso requiere varias etapas.
La radiación infrarroja del objetivo atraviesa primero el sistema óptico y se enfoca sobre el detector. Este convierte la energía recibida en una señal eléctrica. A continuación, el instrumento realiza operaciones como amplificación, compensación, conversión analógico-digital y cálculo de temperatura antes de actualizar la pantalla.
El detector también presenta sus propias características físicas de respuesta.
Por ello, siempre existe un determinado intervalo entre el cambio real de temperatura y la modificación correspondiente de la lectura mostrada.
¿Qué factores influyen en la respuesta real?
El tiempo de respuesta especificado suele determinarse en condiciones de ensayo definidas. Durante el uso real, otros factores también pueden influir en el comportamiento observado.
● Velocidad del cambio de temperatura: cuanto más rápido cambie la temperatura, mayor será la exigencia sobre la respuesta.
● Tamaño del objetivo: el objetivo debe ocupar suficientemente el área de medición para evitar que la radiación del entorno influya en la lectura.
● Relación D:S: al aumentar la distancia, aumenta el tamaño del punto de medición. Si supera el tamaño del objetivo, las superficies cercanas pueden afectar al resultado.
● Ajuste de emisividad: un valor incorrecto puede causar errores, aunque afecta principalmente a la precisión y no al tiempo de respuesta.
● Estado de la superficie: las superficies muy reflectantes o de baja emisividad pueden aumentar la incertidumbre.
● Cambios de temperatura ambiente: si el instrumento pasa rápidamente entre ambientes con temperaturas muy diferentes, debe disponer de tiempo suficiente para alcanzar el equilibrio térmico.
● Frecuencia de actualización de la pantalla: no necesariamente coincide con el tiempo de respuesta del detector.
¿Cómo elegir el tiempo de respuesta para distintas aplicaciones?
En mantenimiento industrial general, inspecciones HVAC, revisión de edificios o medición de superficies de equipos, la temperatura normalmente no cambia de forma drástica en unos pocos cientos de milisegundos. Por ello, los tiempos de respuesta habituales de los termómetros infrarrojos portátiles suelen ser suficientes.
En líneas de producción, piezas móviles o procesos con cambios térmicos rápidos, este parámetro merece mayor atención.
● Mantenimiento general: normalmente no se necesita una respuesta extremadamente rápida. El rango, la precisión y la relación D:S suelen ser más importantes.
● HVAC e inspección de edificios: las variaciones suelen ser graduales, por lo que un tiempo de respuesta estándar es suficiente.
● Componentes giratorios o móviles: dado que el objetivo puede permanecer muy poco tiempo dentro del área de medición, una respuesta más rápida resulta conveniente.
● Inspección continua en líneas de producción: una respuesta rápida facilita el seguimiento de diferencias de temperatura entre piezas consecutivas.
● Procesos rápidos de calentamiento o enfriamiento: el tiempo de respuesta debe adaptarse a la velocidad del cambio térmico. En aplicaciones exigentes pueden resultar más adecuados el registro continuo o los sensores infrarrojos fijos.
¿Cómo obtener lecturas de temperatura más fiables?
Incluso con un tiempo de respuesta rápido, una técnica de medición correcta sigue siendo fundamental.
El objetivo debe ser mayor que el punto de medición correspondiente a la distancia utilizada. La relación D:S define la relación entre la distancia y el diámetro del área medida. Una distancia excesiva puede hacer que el instrumento incluya también superficies cercanas.
En objetivos con temperatura estable, conviene apuntar al área deseada y esperar brevemente a que la lectura se estabilice antes de registrarla.
En objetivos que cambian rápidamente, es recomendable reducir la distancia cuando sea posible y mantener el punto de medición completamente dentro de la superficie objetivo.
Para localizar el punto más caliente de un equipo, puede realizarse un barrido gradual de la superficie y utilizar, cuando esté disponible, una función de retención del valor máximo.
FAQ
¿Un tiempo de respuesta de 500 ms es rápido?
Para la mayoría de los termómetros infrarrojos portátiles, 500 ms es un valor habitual y adecuado para mantenimiento, HVAC, inspección de edificios y mediciones industriales generales.
¿500 ms significa que hay que esperar 0,5 segundos para ver una temperatura?
No. La pantalla puede actualizarse continuamente. Los 500 ms describen principalmente el tiempo necesario para que el sistema alcance un nivel de respuesta definido después de un cambio térmico.
¿Un menor tiempo de respuesta significa mayor precisión?
No. El tiempo de respuesta describe la rapidez del instrumento, mientras que la precisión describe el error de medición.
¿Es importante el tiempo de respuesta al medir objetos estáticos?
Cuando la temperatura es estable, normalmente no es el parámetro más importante. La precisión, la emisividad, la relación D:S y el rango de medición suelen tener mayor relevancia.
¿Por qué es importante una respuesta rápida con objetivos móviles?
Un objetivo móvil puede permanecer dentro del área efectiva de medición durante muy poco tiempo. Si la respuesta es demasiado lenta, el instrumento puede no registrar correctamente su temperatura.
¿El tiempo de respuesta y la frecuencia de actualización de la pantalla son lo mismo?
No. El tiempo de respuesta describe cómo reacciona el sistema de medición, mientras que la frecuencia de actualización indica con qué frecuencia se renueva el valor mostrado.
Conclusión
El tiempo de respuesta de un termómetro infrarrojo indica cuánto tarda el sistema de medición en alcanzar un nivel de respuesta especificado después de detectar un cambio en la radiación infrarroja procedente del objetivo. Normalmente se expresa en milisegundos o segundos; por ejemplo, 500 ms equivalen aproximadamente a 0,5 segundos.
En objetivos estáticos y térmicamente estables, este parámetro no suele ser prioritario. Sin embargo, en piezas móviles, cambios rápidos de temperatura y procesos de producción continua, un tiempo de respuesta corto permite seguir mejor las variaciones térmicas.
Al seleccionar un termómetro infrarrojo, el tiempo de respuesta debe evaluarse conjuntamente con el rango de medición, la precisión, la relación D:S, la emisividad y las características del objetivo.
