Introducción

Al elegir un detector de tensión sin contacto, es habitual encontrar indicaciones como “CAT III 1000 V” o “CAT IV 600 V” en el instrumento o en su ficha técnica. En ocasiones, estas clasificaciones se confunden con el rango de detección de tensión. También puede asumirse erróneamente que un modelo CAT IV es necesariamente más preciso que uno CAT III.

En realidad, la clasificación CAT indica principalmente en qué zonas de una instalación eléctrica está diseñado para utilizarse el instrumento y qué nivel de sobretensiones transitorias debe ser capaz de soportar. No equivale a la sensibilidad, al rango de detección ni a la precisión.

Por este motivo, la elección entre CAT III y CAT IV debe comenzar por identificar en qué parte del sistema eléctrico se utilizará normalmente el comprobador.

Puntos clave

● CAT III y CAT IV describen entornos dentro de una instalación eléctrica, no simplemente el rango de tensión detectable.
● CAT III se utiliza habitualmente en instalaciones fijas dentro de edificios, incluidos cuadros de distribución, interruptores automáticos, cableado fijo y equipos instalados permanentemente.
● CAT IV corresponde a zonas más próximas al origen de la instalación de baja tensión, como acometidas, contadores eléctricos, conductores de entrada y determinadas líneas exteriores de baja tensión.
● Una categoría CAT superior suele corresponder a entornos con mayor energía potencial de sobretensión transitoria, pero la categoría por sí sola no es suficiente para valorar un producto.
● Siempre deben considerarse conjuntamente la categoría de medición y su tensión nominal, por ejemplo CAT III 1000 V o CAT IV 600 V.
● Para profesionales que trabajan en diferentes zonas de una instalación eléctrica, un comprobador con clasificación tanto CAT III como CAT IV ofrece una mayor versatilidad.

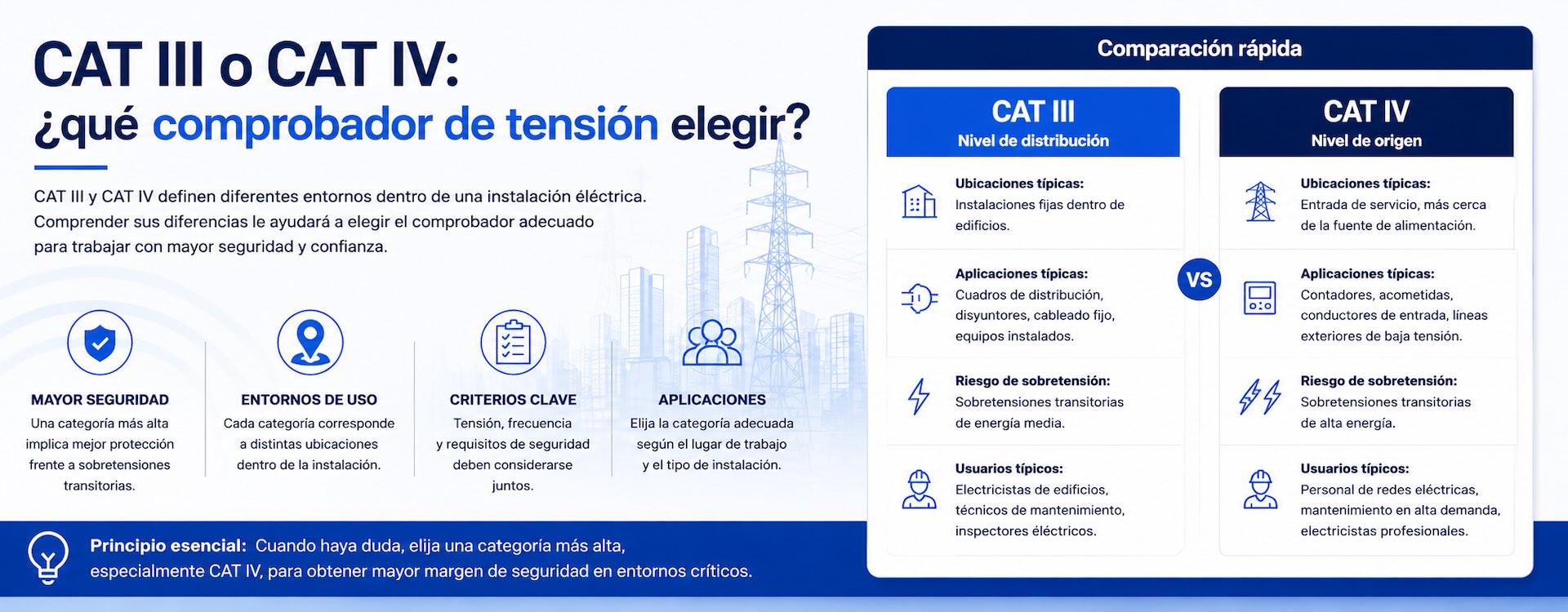

¿Qué significan CAT III y CAT IV?

CAT hace referencia a la categoría de medición asignada a los equipos de prueba en función de la zona de una instalación eléctrica de baja tensión en la que están destinados a utilizarse.

Las distintas partes de una instalación pueden estar expuestas a diferentes niveles de sobretensión transitoria. En términos generales, cuanto más cerca se encuentre el punto de prueba del origen de la instalación, mayor puede ser la energía asociada a dichas sobretensiones.

CAT III corresponde principalmente a instalaciones fijas dentro de edificios, como cuadros de distribución, dispositivos de protección, barras, cableado fijo y equipos conectados permanentemente.

CAT IV se aplica a zonas más próximas al origen de la instalación de baja tensión, entre ellas conductores de acometida, contadores eléctricos, entradas de servicio y determinadas instalaciones exteriores de baja tensión.

En la práctica, los entornos CAT IV suelen estar más cerca de la fuente de suministro y pueden estar expuestos a transitorios de mayor energía que los entornos CAT III.

¿Para qué aplicaciones es adecuado un comprobador CAT III?

Para trabajos eléctricos habituales dentro de edificios y equipos industriales, CAT III cubre numerosas aplicaciones.

Entre ellas:

● Comprobación de la presencia de tensión en cableado interior de edificios;
● Verificación de circuitos en cuadros de distribución e interruptores automáticos;
● Comprobación de cables instalados de forma fija;
● Revisión de la alimentación de maquinaria industrial;
● Mantenimiento eléctrico de equipos HVAC;
● Comprobaciones en motores, armarios de control y equipos instalados permanentemente;
● Verificación rápida de tomas de corriente, cables de alimentación y circuitos habituales de baja tensión en CA.

Por ello, CAT III es frecuente en trabajos realizados por electricistas, técnicos de mantenimiento y personal de servicio industrial.

Sin embargo, siempre debe verificarse también la tensión nominal asociada a la categoría CAT.

¿Para qué aplicaciones es adecuado un comprobador CAT IV?

CAT IV merece especial atención cuando las comprobaciones se realizan cerca del origen de una instalación de baja tensión o de la conexión con la red de suministro.

Entre las aplicaciones habituales se incluyen:

● Comprobación de conductores de acometida de edificios;
● Trabajos alrededor de contadores eléctricos y cajas de medida;
● Inspección de líneas exteriores de baja tensión;
● Comprobaciones cerca de la entrada principal de alimentación;
● Trabajos relacionados con determinadas líneas aéreas de baja tensión;
● Verificaciones rápidas en entornos con mayor exposición a sobretensiones transitorias.

Estos puntos suelen presentar una impedancia relativamente baja respecto a la fuente de alimentación, por lo que un fenómeno transitorio puede implicar una energía mayor.

Para electricistas y técnicos que trabajan en diferentes niveles del sistema de distribución, un instrumento CAT IV puede ofrecer una cobertura de aplicación más amplia.

¿Cómo elegir entre CAT III y CAT IV?

El primer paso es identificar el lugar habitual de trabajo.

Si las aplicaciones principales son tomas de corriente, cableado de equipos, cables fijos, maquinaria industrial y circuitos de distribución internos de un edificio, un comprobador CAT III con una tensión nominal adecuada será suficiente para muchas tareas.

Si el trabajo incluye acometidas, contadores, conductores de entrada, instalaciones exteriores de baja tensión o zonas tanto CAT III como CAT IV, resulta más adecuado elegir un instrumento con clasificación CAT IV apropiada.

Para uso profesional, son especialmente prácticas las especificaciones del tipo:

CAT III 1000 V / CAT IV 600 V

Esta indicación significa que el producto está clasificado hasta la tensión indicada dentro de cada categoría correspondiente. No significa que pueda utilizarse hasta 1000 V en un entorno CAT IV.

¿Por qué deben evaluarse conjuntamente la categoría CAT y la tensión nominal?

La categoría CAT no debe interpretarse de forma independiente de la tensión nominal.

Por ejemplo:

● CAT III 600 V;
● CAT III 1000 V;
● CAT IV 600 V.

Todas son clasificaciones relacionadas con la seguridad, pero corresponden a diferentes combinaciones de entorno eléctrico y tensión.

Por ello, afirmar que “CAT IV siempre es superior a CAT III 1000 V” sin tener en cuenta la tensión no es técnicamente preciso.

Un equipo marcado “CAT III 1000 V / CAT IV 600 V” está clasificado para trabajar hasta 1000 V en entornos CAT III y hasta 600 V en entornos CAT IV.

En cualquier aplicación deben respetarse tanto la categoría como la tensión nominal correspondiente.

¿La categoría CAT es lo mismo que el rango de detección de tensión?

No.

Un detector de tensión sin contacto puede tener, por ejemplo, un rango de detección de 12–1000 V AC y al mismo tiempo estar clasificado como CAT III 1000 V / CAT IV 600 V.

En este caso:

● 12–1000 V AC describe aproximadamente el rango de tensión alterna en el que puede responder la función de detección sin contacto;
● CAT III 1000 V / CAT IV 600 V define las condiciones nominales de utilización según el entorno eléctrico.

Son especificaciones diferentes.

Por tanto, que un instrumento sea capaz de detectar hasta 1000 V AC no significa que sea adecuado para todos los entornos eléctricos de 1000 V.

¿Qué otros aspectos deben considerarse al elegir un comprobador?

La clasificación CAT es importante, pero representa solo uno de los criterios de selección.

También conviene revisar:

● Rango de detección de tensión: debe cubrir los circuitos habituales, por ejemplo 12–1000 V AC o 50–1000 V AC.
● Niveles de sensibilidad: los modelos con doble sensibilidad son útiles tanto para comprobaciones habituales como para detectar tensiones más bajas o campos eléctricos más débiles.
● Aviso acústico y visual: el zumbador y los indicadores LED facilitan la identificación en entornos de trabajo complejos.
● Alerta por vibración: resulta útil en ambientes ruidosos o cuando la indicación visual es difícil de observar.
● Apagado automático: reduce el consumo innecesario de batería.
● Indicador de batería baja: ayuda a evitar problemas de funcionamiento causados por una alimentación insuficiente.
● Linterna integrada: práctica en cuadros eléctricos, maquinaria y zonas con poca iluminación.
● Diseño de carcasa y aislamiento: especialmente importante en trabajos eléctricos profesionales.

Para quienes trabajan en diferentes entornos, suele ser más útil buscar un equilibrio entre categoría CAT, rango de detección, sensibilidad y funciones auxiliares que centrarse en una sola especificación.

¿Un comprobador CAT IV siempre es mejor que uno CAT III?

No necesariamente.

CAT IV indica que el instrumento está diseñado para entornos con una mayor exposición potencial a sobretensiones transitorias. Sin embargo, esto no significa que tenga mayor sensibilidad ni que proporcione una detección más precisa.

Si el trabajo se limita a instalaciones interiores y mantenimiento de equipos, un instrumento CAT III correctamente clasificado puede ser totalmente adecuado.

CAT IV adquiere mayor importancia cuando se trabaja en distribución principal, contadores, conductores de acometida o instalaciones exteriores de baja tensión.

Por tanto, la elección correcta no consiste simplemente en buscar la categoría CAT más alta, sino en seleccionar una clasificación adecuada para el entorno real de trabajo.

¿Qué precauciones deben adoptarse al utilizar comprobadores CAT III o CAT IV?

Independientemente de la categoría CAT, es imprescindible seguir procedimientos correctos de seguridad eléctrica.

Un detector de tensión sin contacto se utiliza principalmente para identificar rápidamente la posible presencia de un campo eléctrico de corriente alterna. Su respuesta puede verse afectada por el apantallamiento, la distancia al conductor, el grosor del aislamiento, las condiciones de puesta a tierra, los campos eléctricos cercanos y el estado del propio instrumento.

Antes de utilizarlo, conviene verificar su funcionamiento sobre una fuente conocida con tensión. Después de la comprobación, debe volver a verificarse el instrumento para confirmar que sigue funcionando correctamente.

En trabajos de mantenimiento, bloqueo o cualquier procedimiento en el que confirmar la ausencia de tensión sea fundamental para la seguridad de las personas, la ausencia de alarma en un detector sin contacto no debe utilizarse como única prueba de que el circuito está desenergizado. Debe seguirse el procedimiento de seguridad aplicable y realizarse la verificación final con un instrumento de contacto adecuado y con la clasificación CAT correspondiente.

FAQ

¿Qué categoría es superior, CAT III o CAT IV?

CAT IV se aplica a zonas más próximas al origen de una instalación de baja tensión y generalmente exige protección frente a transitorios de mayor energía que CAT III. Sin embargo, siempre debe considerarse también la tensión nominal.

¿Es necesario un comprobador CAT IV para uso doméstico?

Si el uso principal consiste en comprobar tomas de corriente, cables de alimentación y circuitos interiores habituales, normalmente no es necesario elegir CAT IV únicamente por disponer de una categoría superior. No obstante, un modelo con clasificación CAT III y CAT IV puede ofrecer mayor versatilidad.

¿Los electricistas profesionales deben elegir CAT III o CAT IV?

Depende del entorno de trabajo. CAT IV es especialmente relevante en contadores, acometidas, distribución principal y determinadas instalaciones exteriores. Para distribución interior y mantenimiento de equipos, CAT III cubre numerosas aplicaciones.

¿Un comprobador CAT IV es más sensible?

No. La categoría CAT se refiere principalmente al entorno eléctrico y a la capacidad de soportar sobretensiones transitorias, no a la sensibilidad de detección.

¿Qué significa CAT III 1000 V / CAT IV 600 V?

Significa que el instrumento está clasificado hasta 1000 V en entornos CAT III y hasta 600 V en entornos CAT IV. Ambos límites deben respetarse según el lugar de utilización.

¿Un comprobador es automáticamente seguro porque lleve la marca CAT IV?

No. También deben comprobarse la tensión nominal, la conformidad y construcción del producto, su estado y el uso correcto conforme a los procedimientos de seguridad.

Conclusión

La diferencia principal entre los comprobadores CAT III y CAT IV no está en cuál detecta con mayor precisión, sino en el tipo de entorno eléctrico para el que están diseñados y en las condiciones de sobretensión transitoria que pueden presentarse.

Para instalaciones fijas dentro de edificios y mantenimiento de equipos industriales, un comprobador CAT III con una tensión nominal adecuada puede cubrir una amplia variedad de aplicaciones. Para acometidas, contadores, conductores de entrada y distribución exterior de baja tensión, CAT IV adquiere mayor importancia.

La selección debe considerar conjuntamente la categoría de medición, la tensión nominal CAT, el rango de detección, la sensibilidad y el entorno real de utilización.

Para profesionales que trabajan habitualmente en diferentes entornos eléctricos, un detector de tensión sin contacto clasificado tanto CAT III como CAT IV ofrece mayor flexibilidad. Sin embargo, cuando sea necesario demostrar de forma segura que un circuito está desenergizado, debe utilizarse también un método de verificación por contacto adecuado.
