Introduction

La mesure de l’éclairement est largement utilisée dans les bureaux, les établissements scolaires, les hôpitaux, les usines, les entrepôts, les bâtiments commerciaux, les laboratoires, les studios de photographie, les installations d’éclairage horticole ainsi que lors de la réception des installations d’éclairage des bâtiments.

En pratique, mesurer l’éclairement à l’aide d’un luxmètre numérique est relativement simple : il suffit de placer le capteur d’éclairement à l’emplacement à contrôler, d’attendre que l’affichage de l’instrument se stabilise, puis de relever la valeur en lux.

Cependant, la simplicité de l’utilisation ne signifie pas que les détails de la mesure peuvent être négligés.

Même dans un même espace et avec le même luxmètre, les résultats peuvent varier sensiblement si la position, la hauteur ou l’angle de mesure, ou encore la position de l’opérateur, changent.

Par exemple :

● Le capteur n’est pas correctement aligné avec le plan de mesure ;

● Le point de mesure ne correspond pas au plan de travail réel ;

● L’opérateur se tient entre la source lumineuse et le capteur ;

● La valeur est relevée immédiatement après l’allumage des luminaires ;

● La lumière naturelle varie pendant la mesure ;

● Les murs ou objets environnants produisent d’importantes réflexions ;

● Des méthodes différentes sont utilisées selon les points de mesure ;

● Les conditions sur site ne sont pas consignées après la mesure.

Tous ces facteurs peuvent affecter la précision, la répétabilité et la comparabilité des résultats.

Pour le contrôle de l’éclairage des bâtiments, la réception des installations, l’évaluation de l’éclairement des postes de travail et les mesures photométriques professionnelles, il est donc important d’adopter une méthode de mesure cohérente et normalisée.

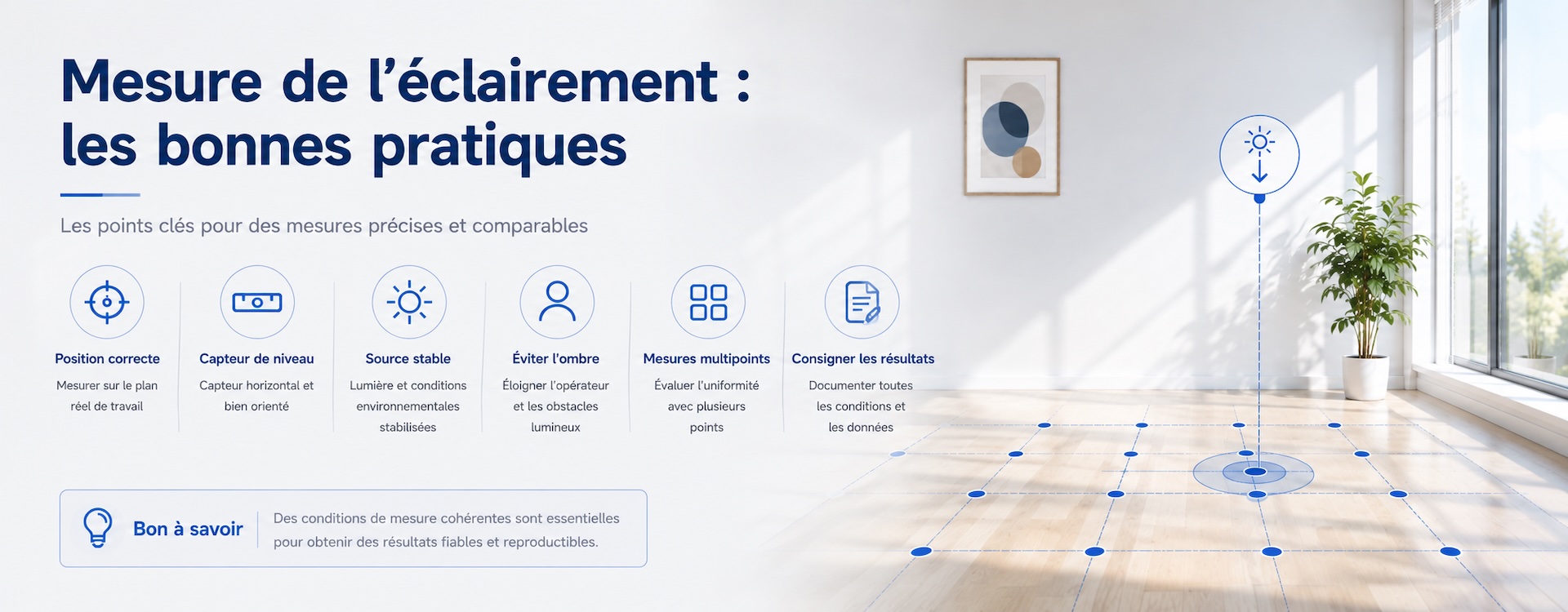

Cet article présente les principaux points à prendre en compte lors d’une mesure de l’éclairement et propose une procédure de base adaptée aux contrôles sur site.

Points essentiels de cet article

Après avoir lu cet article, vous saurez :

● Quelles préparations effectuer avant une mesure de l’éclairement ;

● Pourquoi la position et la hauteur de mesure sont importantes ;

● Comment positionner correctement le capteur d’éclairement ;

● Comment éviter que l’opérateur ne fasse obstacle à la lumière ;

● Pourquoi il est nécessaire d’attendre la stabilisation de la source lumineuse et de l’instrument ;

● Comment les réflexions et la lumière naturelle influencent les résultats ;

● Quels points particuliers prendre en compte pour l’éclairage LED ;

● Comment réaliser des mesures multipoints ;

● Comment améliorer la comparabilité entre différentes mesures ;

● Quelles sont les erreurs courantes lors d’une mesure de l’éclairement ;

● Comment mettre en place une procédure de mesure plus rigoureuse.

Pourquoi la méthode de mesure influence-t-elle le résultat ?

L’éclairement correspond au flux lumineux reçu par unité de surface. Son unité dans le Système international est le lux (lx).

L’éclairement n’est pas une valeur constante et identique dans l’ensemble d’un espace. Même à l’intérieur d’une même pièce, des écarts importants peuvent être observés entre différents emplacements.

Par exemple :

● La zone située directement sous un luminaire est généralement plus éclairée que celle située entre deux luminaires ;

● Les zones proches des fenêtres peuvent être fortement influencées par la lumière naturelle ;

● Les surfaces proches des murs peuvent recevoir davantage de lumière réfléchie ;

● L’éclairement d’un plan de travail peut être différent de celui mesuré au niveau du sol ;

● La hauteur des luminaires, leur angle d’émission et les obstacles modifient l’éclairement local.

Une mesure d’éclairement vise donc essentiellement à répondre à la question suivante :

« Quelle quantité de lumière est effectivement reçue à une position donnée, sur un plan donné et dans des conditions environnementales définies ? »

Si ces conditions ne sont pas uniformisées, différents opérateurs peuvent obtenir des résultats différents, même lorsque l’instrument fonctionne parfaitement.

Que faut-il vérifier avant de mesurer l’éclairement ?

Définir l’objectif de la mesure

Avant de commencer, il convient de définir clairement l’objectif du contrôle. Selon l’application, la position et la méthode de mesure peuvent varier.

Les objectifs courants comprennent :

● La mesure de l’éclairement sur les plans de travail dans les bureaux ;

● La mesure sur les tables des élèves ou les tableaux dans les établissements scolaires ;

● Le contrôle de l’éclairage des zones de travail dans les usines ;

● La mesure de l’éclairement dans les allées d’entrepôts ;

● La réception des installations d’éclairage des bâtiments ;

● L’évaluation de l’éclairage dans les espaces commerciaux ;

● La mesure sur les paillasses de laboratoire ;

● L’évaluation complémentaire des environnements d’éclairage horticole ;

● La comparaison avant et après l’installation de nouveaux luminaires ;

● La comparaison des performances avant et après une rénovation énergétique de l’éclairage.

Ce n’est qu’après avoir défini précisément l’objet du contrôle qu’il est possible de déterminer correctement le plan, la hauteur et les points de mesure.

Vérifier l’état du luxmètre

Avant toute mesure, il convient de vérifier que le luxmètre numérique fonctionne correctement.

Il est recommandé de contrôler les points suivants :

● Le niveau de charge de la batterie est suffisant ;

● La surface du capteur optique est propre ;

● Le capteur ne présente ni rayure, ni contamination, ni obstruction ;

● L’instrument s’allume et l’affichage fonctionne normalement ;

● L’unité de mesure, lux ou foot-candle, est correctement sélectionnée ;

● La sélection automatique ou manuelle de la gamme est correctement configurée ;

● La fonction Data Hold n’est pas activée involontairement ;

● Aucun avertissement de batterie faible ou de dépassement de gamme n’est affiché ;

● L’état d’étalonnage de l’instrument est adapté aux exigences de la mesure.

Pour les contrôles de réception, les inspections qualité ou les applications nécessitant une traçabilité métrologique, l’état d’étalonnage doit être vérifié conformément au système qualité de l’entreprise, à la procédure de contrôle ou aux autres exigences applicables.

Maintenir la surface du capteur propre

Un luxmètre utilise généralement un capteur optique pour recevoir la lumière incidente.

La présence de poussière, d’huile, de traces de doigts, de gouttelettes d’eau, de ruban adhésif, d’un film de protection ou de tout autre contaminant peut modifier la quantité de lumière atteignant le capteur et influencer le résultat.

Il est donc important de vérifier la propreté du capteur avant chaque mesure.

Le nettoyage doit être effectué conformément aux recommandations du fabricant de l’instrument. Il convient d’éviter tout produit ou matériau susceptible d’endommager le diffuseur, le filtre optique ou la surface du capteur.

Pourquoi la position de mesure est-elle si importante ?

Effectuer la mesure sur le plan d’utilisation réel

L’éclairement dépend directement de la position de mesure. Les points sélectionnés doivent donc représenter aussi fidèlement que possible les zones de travail ou d’utilisation à évaluer.

Si l’objectif consiste à évaluer l’éclairement d’un bureau mais que le capteur est placé au sol, la valeur obtenue peut être correcte pour le sol, mais elle ne représente pas les conditions réelles d’éclairage du plan de travail.

Ne pas modifier arbitrairement la hauteur de mesure

Lorsque la distance entre la source lumineuse et le plan de mesure change, l’éclairement varie généralement lui aussi.

Lors de la comparaison de plusieurs points au sein d’un même projet, il convient donc de conserver une hauteur et un plan de mesure identiques.

Cela est particulièrement important pour :

● Les comparaisons avant et après rénovation ;

● La comparaison de différents luminaires ;

● L’analyse de l’uniformité de l’éclairage entre plusieurs zones ;

● Les mesures répétées.

Comment positionner correctement le capteur d’éclairement ?

Maintenir une orientation correcte du capteur

Pour mesurer l’éclairement d’un plan de travail horizontal, la surface photosensible du capteur doit généralement être alignée avec le plan évalué.

Lors de la mesure d’une surface horizontale, il convient d’éviter :

● D’incliner sensiblement le capteur vers l’avant ;

● De l’incliner vers l’arrière ;

● De l’incliner latéralement ;

● De modifier constamment son angle pendant une mesure manuelle.

Lorsque l’angle du capteur change, la manière dont la lumière incidente est reçue change également.

Dans le cas d’un éclairage provenant principalement du plafond, une inclinaison importante peut entraîner un écart plus marqué par rapport aux conditions de mesure prévues.

Ne pas orienter directement le capteur vers le luminaire

Mesurer l’éclairement ambiant n’est pas la même chose que mesurer directement une source lumineuse.

Par exemple, lors de la mesure de l’éclairement d’un bureau, le capteur doit reproduire la manière dont le plan de travail reçoit réellement la lumière. Il ne doit pas être volontairement orienté vers un luminaire particulier.

La grandeur à mesurer est :

L’éclairement réellement reçu par le plan de travail défini.

L’objectif n’est pas d’obtenir la valeur maximale que l’instrument peut afficher.

Tenir compte de la réponse en cosinus du capteur

Les luxmètres professionnels sont généralement conçus avec une correction en cosinus afin de mesurer correctement la lumière arrivant sous différents angles d’incidence.

Dans un environnement réel, la lumière peut provenir de plusieurs directions. Le capteur doit donc répondre de manière appropriée non seulement à la lumière arrivant perpendiculairement, mais également à la lumière incidente oblique.

C’est pourquoi les mesures professionnelles de l’éclairement doivent être réalisées avec un capteur optique spécialement conçu à cet effet, plutôt qu’avec un simple élément photosensible générique.

Éviter que l’opérateur ne fasse obstacle à la lumière

Il s’agit de l’une des erreurs les plus fréquentes lors des mesures sur site.

Ne pas se placer entre la source lumineuse et le capteur

Lorsque l’opérateur se trouve entre un luminaire, une fenêtre ou une autre source lumineuse importante et le capteur, son corps peut créer une ombre.

Même si celle-ci est peu visible, elle peut réduire la quantité de lumière reçue par le capteur.

Lors de la lecture, il convient donc d’éviter :

● De masquer le luminaire avec le corps ;

● De couvrir le capteur avec le bras ou la main ;

● De placer la tête entre la source lumineuse et le capteur ;

● De bloquer la lumière naturelle avec des vêtements ou du matériel ;

● De regrouper plusieurs personnes autour du point de mesure.

Un capteur déporté peut réduire les interférences

Avec un luxmètre numérique équipé d’un capteur lumineux déporté, celui-ci peut être placé indépendamment sur le plan de mesure, tandis que l’opérateur reste à une certaine distance.

Cette configuration permet de réduire :

● Les ombres produites par le corps ;

● Les variations d’angle dues à la tenue manuelle du capteur ;

● Les variations liées à la position de l’opérateur.

Attendre la stabilisation de la source lumineuse avant la mesure

Ne pas mesurer immédiatement après l’allumage

Certaines sources lumineuses nécessitent un certain temps avant que leur flux lumineux ne se stabilise.

Si l’éclairement est relevé immédiatement après l’allumage, le résultat peut ne pas représenter les conditions normales de fonctionnement.

Avant la mesure, il convient donc de déterminer si un temps de préchauffage ou de stabilisation est nécessaire en fonction :

● Du type de source lumineuse ;

● Des recommandations du fabricant du luminaire ;

● De la procédure de test applicable au projet.

Vérifier l’état de fonctionnement du driver LED

L’éclairage LED est aujourd’hui largement utilisé dans les bâtiments modernes.

Le niveau lumineux d’un luminaire LED dépend non seulement des LED elles-mêmes, mais également du driver, du niveau de gradation et du système de commande.

Avant la mesure, vérifier que :

● Les luminaires fonctionnent normalement ;

● Le niveau de gradation reste constant ;

● Le système d’éclairage intelligent ne modifie pas automatiquement le niveau lumineux ;

● Les détecteurs de présence ou de mouvement ne modifient pas la puissance lumineuse ;

● Le système de régulation en fonction de la lumière du jour n’ajuste pas automatiquement l’éclairage.

Dans le cas contraire, des mesures effectuées à des moments différents peuvent donner des résultats différents, même au même emplacement.

Attendre la stabilisation de l’affichage avant d’enregistrer la valeur

Après avoir placé le capteur au point de mesure, il est déconseillé d’enregistrer immédiatement la première valeur affichée.

La procédure recommandée est la suivante :

1、Placer le capteur à la position de mesure définie ;

2、Maintenir sa position et son orientation stables ;

3、Attendre que l’affichage se stabilise ;

4、Enregistrer ensuite le résultat final.

Si le niveau lumineux présente de légères fluctuations, il est possible d’observer la valeur pendant une période appropriée puis, selon l’objectif du contrôle, de relever une valeur stable, moyenne, maximale ou minimale.

Si l’instrument dispose de fonctions AVG, MAX, MIN ou d’enregistrement des données, celles-ci peuvent être utilisées en fonction des exigences de la mesure.

Vérifier la gamme et l’unité de mesure

Utiliser la bonne unité

Les unités les plus courantes pour l’éclairement sont le lux (lx) et le foot-candle (fc).

Le lux est largement utilisé dans les applications techniques internationales, l’éclairage des bâtiments et la plupart des applications professionnelles.

Si le projet impose une mesure en lux, il convient de vérifier que l’instrument n’a pas été réglé par erreur en foot-candles.

Choisir une gamme adaptée sur un appareil à sélection manuelle

Certains luxmètres numériques disposent d’une sélection automatique de gamme, tandis que d’autres permettent également une sélection manuelle.

En mode manuel :

● Une gamme trop faible peut provoquer un dépassement de gamme ;

● Une gamme inutilement élevée peut réduire la résolution d’affichage.

La gamme doit donc être choisie en fonction du niveau d’éclairement attendu.

Si celui-ci est inconnu, il est recommandé de commencer avec une gamme élevée puis de sélectionner progressivement une gamme plus appropriée.

Tenir compte de l’influence des réflexions

Le capteur du luxmètre ne reçoit pas uniquement la lumière directe émise par les luminaires. Dans un environnement réel, une part importante de la lumière peut provenir de réflexions.

Les sources courantes de réflexion comprennent :

● Les murs blancs ;

● Les plafonds ;

● Les sols ;

● Les façades vitrées ;

● Les surfaces métalliques des équipements ;

● Les vêtements de travail clairs ;

● Les surfaces de travail fortement réfléchissantes.

La lumière réfléchie fait partie de l’environnement lumineux réel et ne doit donc pas être considérée systématiquement comme une lumière « parasite ».

Cependant, lors de comparaisons entre différents emplacements, différentes solutions d’éclairage ou différentes périodes de mesure, les conditions environnantes doivent rester aussi constantes que possible.

Par exemple, si une table de travail est vide lors de la première mesure mais recouverte d’un matériau blanc de grande surface lors de la seconde, les conditions de réflexion ont changé et les deux séries de résultats ne sont plus directement comparables.

Que faut-il prendre en compte en présence de lumière naturelle ?

La lumière naturelle varie continuellement

À proximité des fenêtres, des façades vitrées ou des zones ouvertes, l’éclairement intérieur peut être influencé à la fois par l’éclairage artificiel et par la lumière naturelle.

La lumière naturelle varie notamment selon :

● L’heure de la journée ;

● La hauteur du soleil ;

● La couverture nuageuse ;

● Les conditions météorologiques ;

● La position des rideaux ou stores ;

● Les obstacles créés par les bâtiments environnants ;

● La saison.

Avant de mesurer dans un espace fortement exposé à la lumière naturelle, il convient donc de déterminer :

Souhaite-t-on mesurer uniquement l’éclairage artificiel ou les conditions réelles combinant éclairage artificiel et lumière naturelle ?

Maintenir des conditions de lumière naturelle comparables

Lorsque l’objectif consiste à comparer :

● L’éclairage avant et après le remplacement des luminaires ;

● Les conditions avant et après une rénovation énergétique ;

● Deux solutions d’éclairage différentes ;

les variations de lumière naturelle ne doivent pas devenir la principale source de différence entre les résultats.

Selon les exigences du projet, il est possible de :

● Réaliser les mesures lorsque l’influence de la lumière naturelle est faible ;

● Maintenir les stores ou dispositifs d’ombrage dans la même position ;

● Effectuer les mesures à des horaires similaires et dans des conditions météorologiques comparables ;

● Consigner séparément les conditions avec éclairage artificiel seul et celles avec éclairage combiné.

Le plus important est de documenter clairement les conditions réelles sur site.

Que faut-il prendre en compte lors de la mesure d’un éclairage LED ?

Les LED sont devenues l’une des principales technologies d’éclairage dans les bureaux, les usines, les écoles, les bâtiments commerciaux et les installations publiques.

Outre les règles générales de mesure, il convient de prêter une attention particulière aux caractéristiques spectrales et à la stabilité du flux lumineux.

Le spectre des LED peut influencer la réponse de l’instrument

Idéalement, un luxmètre doit reproduire aussi fidèlement que possible la sensibilité spectrale photopique de l’œil humain, généralement représentée par la fonction V(λ).

Cependant, la qualité de cette adaptation spectrale varie selon les luxmètres.

Lors de la mesure de :

● LED présentant différentes températures de couleur ;

● LED colorées ;

● Sources RGB ;

● Sources à spectre étroit ;

des différences de lecture peuvent apparaître entre différents instruments.

Pour les mesures professionnelles exigeant une précision élevée, il est donc recommandé de tenir compte des caractéristiques de réponse spectrale et des spécifications techniques correspondantes du luxmètre.

Tenir compte de la gradation et du scintillement des LED

Certains luminaires LED utilisent la modulation PWM ou d’autres méthodes de commande pour faire varier leur luminosité. Leur flux lumineux instantané peut donc présenter des fluctuations périodiques.

La mesure classique de l’éclairement vise généralement à déterminer un niveau lumineux effectif sur une certaine période. Toutefois, lorsque la modulation lumineuse est importante, différents instruments peuvent afficher des valeurs différentes en raison de leurs fréquences d’échantillonnage et méthodes de traitement du signal.

Si le contrôle porte sur :

● Le scintillement des LED ;

● La profondeur de modulation ;

● Le pourcentage de scintillement ;

● La fréquence de scintillement ;

un luxmètre numérique standard ne peut généralement pas remplacer un équipement spécialisé d’analyse du scintillement.

Ne pas se limiter à un seul point de mesure

Dans les espaces relativement grands tels que les bureaux, salles de classe, usines ou entrepôts, un seul point ne suffit généralement pas à représenter les conditions d’éclairage de l’ensemble de la zone.

Effectuer des mesures multipoints

Selon les dimensions de l’espace et les exigences du projet, plusieurs points de mesure peuvent être répartis dans la zone.

Par exemple, une grille régulière peut être utilisée :

Les mesures multipoints permettent notamment d’évaluer :

● L’éclairement moyen ;

● L’éclairement maximal ;

● L’éclairement minimal ;

● La répartition spatiale de l’éclairement ;

● Les zones localement trop claires ou trop sombres ;

● L’uniformité de l’éclairage.

Choisir des points représentatifs

Les points de mesure ne doivent pas être sélectionnés uniquement directement sous les luminaires ou aux endroits visuellement les plus lumineux.

Une telle méthode risquerait de ne pas représenter fidèlement les conditions d’éclairage de l’ensemble de la zone.

Pour les évaluations formelles, la grille et les points de mesure doivent être définis conformément aux procédures de contrôle applicables, aux exigences de conception ou aux normes d’éclairage concernées.

Utiliser une méthode cohérente à chaque point de mesure

Lors d’une mesure multipoint, la procédure doit rester aussi uniforme que possible à chaque emplacement.

Cela comprend :

● La même hauteur de mesure ;

● La même orientation du capteur ;

● Les mêmes réglages de l’instrument ;

● Le même temps de stabilisation ;

● Les mêmes règles concernant la position de l’opérateur ;

● Le même état de fonctionnement des sources lumineuses ;

● La même méthode d’enregistrement des données.

Cette cohérence est essentielle pour améliorer la répétabilité des résultats.

La répétabilité peut être définie simplement comme suit :

Des mesures répétées dans les mêmes conditions donnent-elles des résultats similaires ?

Si la méthode change d’un point à l’autre, il devient difficile d’obtenir des données réellement comparables, même avec un luxmètre de haute précision.

Répéter les mesures si nécessaire

Lors d’un contrôle professionnel de l’éclairement, une valeur inhabituelle ne doit pas être considérée immédiatement comme définitive.

Si la valeur mesurée à un point est :

● Nettement supérieure à celles des autres emplacements ;

● Nettement inférieure à celles des autres emplacements ;

● En fluctuation permanente ;

● Très différente de la valeur attendue ;

il est recommandé de vérifier à nouveau :

● La position du capteur ;

● Son angle ;

● La présence éventuelle d’un obstacle ;

● L’influence des réflexions ;

● Le fonctionnement du luminaire ;

● Les réglages de l’instrument.

Pour les données importantes, plusieurs mesures peuvent également être effectuées puis moyennées afin de réduire l’influence des variations aléatoires.

Ne pas utiliser la fonction Data Hold de manière inappropriée

La fonction Data Hold est courante sur les luxmètres numériques.

Elle permet de figer la valeur affichée afin de faciliter sa lecture et son enregistrement.

Cependant, Data Hold n’améliore pas la précision de la mesure.

Si la touche HOLD est activée avant la stabilisation de la valeur, l’instrument mémorise simplement une lecture encore instable.

L’ordre recommandé est donc :

Positionner le capteur → Attendre la stabilisation → Appuyer sur HOLD → Enregistrer la valeur.

Pourquoi faut-il documenter correctement les résultats ?

Une valeur d’éclairement perd une grande partie de son intérêt pour une analyse ultérieure si elle est dissociée des conditions dans lesquelles elle a été mesurée.

Par exemple, noter uniquement :485 lx

ne suffit pas à décrire les conditions d’éclairage au moment du contrôle.

Un relevé plus complet devrait normalement inclure :

Dans le cadre d’une réception, d’un contrôle qualité ou d’une inspection périodique, une documentation complète facilite :

● La vérification des données ;

● La comparaison des tendances ;

● L’analyse des anomalies ;

● La prise de décisions de maintenance ;

● L’évaluation des résultats d’une rénovation de l’éclairage.

Pourquoi différents luxmètres peuvent-ils afficher des valeurs différentes ?

Même lorsqu’ils sont utilisés au même emplacement, des luxmètres de marques ou de modèles différents ne donnent pas nécessairement exactement la même valeur.

Les différences peuvent notamment être liées à :

● La précision de mesure ;

● La réponse spectrale ;

● La réponse en cosinus ;

● Les performances du capteur ;

● L’état d’étalonnage ;

● La résolution ;

● La fréquence d’échantillonnage ;

● La méthode de traitement du signal ;

● Le vieillissement de l’instrument.

Pour les mesures destinées à être comparées sur une longue période, il est recommandé d’utiliser autant que possible le même instrument ou des instruments présentant des performances comparables et un état d’étalonnage cohérent.

Erreurs courantes lors de la mesure de l’éclairement

Procédure recommandée pour mesurer l’éclairement

Afin d’améliorer la cohérence des mesures réalisées sur site, la procédure suivante peut être utilisée.

Étape 1 : définir l’objectif du contrôle

Déterminer :

● La zone à évaluer ;

● Le plan de travail concerné ;

● L’état de l’éclairage à contrôler ;

● Le critère d’éclairage à évaluer.

Étape 2 : définir les conditions de mesure

Déterminer :

● L’heure de la mesure ;

● L’état de fonctionnement des luminaires ;

● Le niveau de gradation ;

● L’état des portes et fenêtres ;

● La position des rideaux ou stores ;

● Les conditions de lumière naturelle.

Étape 3 : vérifier le luxmètre

Contrôler :

● Le niveau de batterie ;

● La propreté du capteur ;

● L’unité de mesure ;

● La gamme sélectionnée ;

● Le bon fonctionnement général de l’instrument.

Étape 4 : définir les points de mesure

Sélectionner des emplacements représentatifs selon la taille de la zone, les postes de travail et les exigences du contrôle.

Étape 5 : positionner correctement le capteur

Placer le capteur sur le plan défini et conserver l’orientation appropriée.

Étape 6 : réduire les interférences humaines

Maintenir autant que possible une distance suffisante par rapport au capteur et éviter de masquer les sources lumineuses ou de modifier sensiblement les conditions de réflexion.

Étape 7 : attendre la stabilisation

Observer l’affichage et ne relever la valeur qu’après sa stabilisation.

Étape 8 : effectuer les mesures multipoints

Appliquer la même méthode à tous les points de mesure.

Étape 9 : contrôler à nouveau les valeurs anormales

En présence d’une valeur manifestement inhabituelle, vérifier les conditions et répéter la mesure.

Étape 10 : conserver un relevé complet

Enregistrer le point de mesure, l’éclairement, l’heure, les conditions environnementales et les informations relatives à l’instrument pour faciliter les analyses ultérieures.

Comment améliorer la fiabilité des mesures d’éclairement ?

La fiabilité d’une mesure ne dépend pas uniquement du choix d’un luxmètre affichant une meilleure précision. L’ensemble de la procédure doit être maîtrisé.

Il est notamment recommandé de :

● Utiliser un luxmètre numérique adapté aux exigences du contrôle ;

● Vérifier l’étalonnage ou l’état de l’instrument selon les besoins ;

● Maintenir le capteur optique propre ;

● Définir clairement et conserver le même plan de mesure ;

● Maintenir une position et une hauteur de mesure constantes ;

● Conserver la même orientation du capteur ;

● Éviter les ombres produites par les opérateurs ;

● Attendre que le système d’éclairage atteigne un fonctionnement stable ;

● Contrôler les variables environnementales telles que la lumière naturelle ;

● Privilégier les mesures multipoints plutôt qu’une seule valeur ;

● Répéter les mesures en présence de valeurs anormales ;

● Utiliser une fiche de relevé uniforme.

Pour les suivis à long terme ou les comparaisons avant/après, la constance des conditions de mesure est souvent plus importante que l’analyse isolée d’une seule valeur.

Quels points supplémentaires faut-il considérer selon l’application ?

Mesure de l’éclairement dans les bureaux

Il convient de se concentrer sur les plans de travail réels et de mesurer plusieurs postes plutôt que de se limiter aux zones directement situées sous les luminaires.

L’influence de la lumière naturelle à proximité des fenêtres doit également être prise en compte.

Mesure de l’éclairement dans les établissements scolaires

Selon l’objectif du contrôle, les tables des élèves, la zone d’enseignement et le tableau doivent être évalués séparément, avec des points de mesure représentatifs.

Mesure de l’éclairement dans les usines

Outre l’éclairage général, une attention particulière doit être portée aux postes de commande, zones d’assemblage, zones de contrôle et postes nécessitant des travaux de précision.

Les machines de grande taille peuvent également produire des ombres importantes. Les mesures doivent donc, si nécessaire, tenir compte des conditions réelles d’exploitation.

Mesure de l’éclairement dans les entrepôts

Il convient notamment de contrôler les allées entre rayonnages, les zones de préparation de commandes, les zones de lecture des étiquettes ainsi que les zones de chargement et de déchargement.

Les marchandises et les rayonnages peuvent eux-mêmes modifier la répartition de la lumière.

Mesure de l’éclairement dans les espaces commerciaux

Les zones d’exposition peuvent comporter de nombreux éclairages d’accentuation, matériaux réfléchissants et surfaces vitrées. Les écarts locaux d’éclairement peuvent donc être importants, ce qui rend les mesures multipoints particulièrement utiles.

Mesure de l’éclairement dans les laboratoires

Une attention particulière doit être accordée aux paillasses et aux zones de travail de précision. Pour les mesures comparatives, l’environnement et la disposition des équipements doivent rester aussi constants que possible.

FAQ : questions fréquentes sur la mesure de l’éclairement

Le capteur du luxmètre doit-il être placé horizontalement ?

Pour une mesure sur un plan de travail horizontal, la surface photosensible du capteur doit généralement être alignée avec le plan évalué. Pour d’autres orientations, le capteur doit être positionné en fonction de la surface concernée. Les procédures de contrôle applicables et les exigences du projet restent prioritaires.

Pourquoi obtient-on deux valeurs différentes en lux au même endroit ?

Les causes possibles comprennent une variation de la position ou de l’angle du capteur, l’ombre créée par l’opérateur, les changements de lumière naturelle, les fluctuations de la source lumineuse ou encore le mode d’échantillonnage de l’instrument. Il convient de maintenir autant que possible les mêmes conditions et d’attendre la stabilisation avant de relever la valeur.

Peut-on rester à côté du luxmètre pendant la mesure ?

Oui, à condition de ne pas se placer entre la principale source lumineuse et le capteur. Si l’opérateur crée une ombre ou modifie sensiblement les conditions de réflexion, le résultat peut être affecté.

Peut-on mesurer immédiatement après avoir allumé les luminaires ?

Pas systématiquement. Certaines sources ou installations d’éclairage nécessitent un certain temps pour atteindre un fonctionnement stable. Pour les mesures professionnelles, le temps de stabilisation doit être déterminé selon les caractéristiques de la source, les recommandations du fabricant ou la procédure applicable.

Pourquoi l’éclairement varie-t-il fortement près des fenêtres ?

Les zones proches des fenêtres sont fortement influencées par la lumière naturelle, qui varie avec la météo, les nuages, la position du soleil et l’heure. Pour les comparaisons, ces conditions doivent être contrôlées ou soigneusement documentées.

Une seule mesure en lux suffit-elle pour une pièce entière ?

Dans les grands espaces, généralement non. Une seule valeur ne permet pas de représenter correctement la répartition de la lumière. Plusieurs points représentatifs doivent être sélectionnés selon l’objectif du contrôle.

Un luxmètre doit-il être étalonné régulièrement ?

Pour les contrôles de réception, la gestion de la qualité, les essais en laboratoire ou les applications nécessitant une traçabilité, un programme approprié d’étalonnage ou de vérification doit être défini selon les exigences de l’entreprise, les recommandations du fabricant et les procédures applicables.

Peut-on comparer directement les lux et les foot-candles ?

Les deux unités mesurent l’éclairement, mais leurs valeurs numériques sont différentes. Afin d’éviter toute confusion, il est recommandé d’utiliser une unité unique pour l’ensemble d’un projet. Le lux est largement utilisé dans les applications techniques et d’éclairage internationales.

La mesure d’un éclairage LED est-elle identique à celle d’un éclairage conventionnel ?

Les principes fondamentaux sont similaires : la position de mesure, l’orientation du capteur et les conditions environnementales doivent rester constantes. Pour les LED, il convient également de considérer les caractéristiques spectrales, le driver, le mode de gradation et les éventuelles fluctuations du flux lumineux.

Un éclairement plus élevé signifie-t-il toujours un meilleur éclairage ?

Non. La qualité de l’éclairage dépend non seulement de l’éclairement, mais également de l’uniformité, de l’éblouissement, de la température de couleur, du rendu des couleurs, du scintillement et de la tâche visuelle concernée. L’éclairement n’est donc qu’un des paramètres importants pour évaluer la qualité d’un environnement lumineux.

Conclusion

La mesure de l’éclairement peut sembler se résumer à placer un luxmètre à un endroit donné et à lire une valeur en lux. En pratique, une mesure fiable nécessite de maîtriser plusieurs facteurs d’influence.

Les principaux points à retenir sont :

● Choisir correctement la position de mesure ;

● Maintenir une hauteur de mesure uniforme ;

● Orienter correctement le capteur ;

● Éviter les ombres créées par les personnes ;

● Attendre la stabilisation de la source lumineuse ;

● Contrôler la lumière naturelle et les variations de l’environnement ;

● Réaliser des mesures multipoints représentatives ;

● Maintenir une méthode cohérente entre les différentes mesures ;

● Répéter les mesures en présence de résultats anormaux ;

● Documenter complètement les conditions et les résultats.

Un luxmètre numérique fournit des données quantitatives objectives pour la conception de l’éclairage, le contrôle des bâtiments, la réception des installations, la maintenance industrielle et l’évaluation de l’environnement de travail. Cependant, l’instrument ne constitue qu’un élément du processus de mesure.

Seule la combinaison d’un instrument adapté, d’une méthode de mesure rigoureuse et de conditions de test cohérentes permet d’obtenir des résultats d’éclairement précis, stables, répétables et réellement exploitables.

Pour les contrôles professionnels, les positions de mesure, la grille de mesure et la méthode d’évaluation doivent également être définies conformément aux normes d’éclairage applicables sur le lieu du projet, aux procédures de contrôle et aux exigences spécifiques de l’application.
