Introduction
Lors du choix d’un détecteur de tension sans contact, il est courant de rencontrer des marquages tels que « CAT III 1000 V » ou « CAT IV 600 V » sur l’appareil ou dans sa fiche technique. Ces indications sont parfois confondues avec la plage de détection de tension. Certains utilisateurs supposent également qu’un appareil CAT IV est nécessairement plus précis qu’un modèle CAT III.
En réalité, la catégorie CAT indique principalement dans quelles parties d’une installation électrique un appareil de test est conçu pour être utilisé et à quels niveaux de surtensions transitoires il doit pouvoir résister. Elle ne correspond ni à la sensibilité de détection, ni à la plage de tension détectable, ni à la précision.
Le choix entre CAT III et CAT IV doit donc commencer par l’identification de l’environnement électrique dans lequel le testeur sera principalement utilisé.
Points essentiels
● CAT III et CAT IV définissent des environnements d’installation électrique et non simplement une plage de tension détectable.
● CAT III correspond généralement aux installations fixes à l’intérieur des bâtiments : tableaux de distribution, disjoncteurs, câblage fixe et équipements installés de façon permanente.
● CAT IV concerne les zones plus proches de l’origine de l’installation basse tension, telles que l’arrivée électrique, les compteurs, les conducteurs d’alimentation et certaines lignes basse tension extérieures.
● Une catégorie CAT plus élevée correspond généralement à un environnement où l’énergie potentielle des surtensions transitoires est plus importante, mais la catégorie seule ne suffit pas pour évaluer l’appareil.
● La catégorie de mesure et sa tension assignée doivent toujours être considérées ensemble, par exemple CAT III 1000 V ou CAT IV 600 V.
● Pour les professionnels intervenant à différents niveaux d’une installation, un testeur homologué à la fois CAT III et CAT IV offre une plus grande polyvalence.

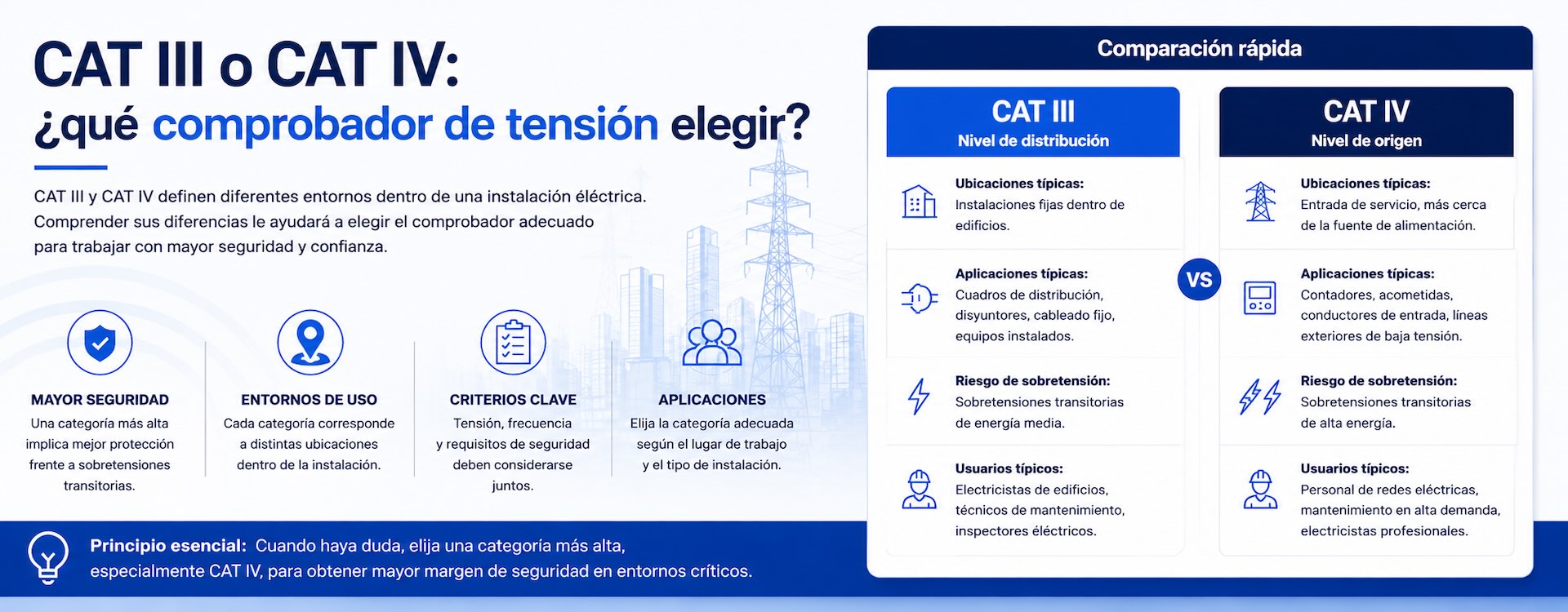

Que signifient CAT III et CAT IV ?
CAT désigne la catégorie de mesure attribuée aux équipements de test selon leur position et leur utilisation dans une installation électrique basse tension.
Les différentes parties d’une installation ne sont pas exposées aux mêmes surtensions transitoires. En règle générale, plus le point de mesure est proche de la source de l’installation, plus l’énergie potentielle d’un phénomène transitoire peut être élevée.
CAT III couvre principalement les installations fixes à l’intérieur d’un bâtiment : tableaux de distribution, appareils de protection, jeux de barres, câblage fixe et équipements raccordés de manière permanente.
CAT IV s’applique aux zones plus proches de l’origine de l’installation basse tension, comme les conducteurs d’arrivée, les compteurs électriques, l’entrée de service et certaines installations basse tension extérieures.
En pratique, les environnements CAT IV sont généralement plus proches de la source d’alimentation et peuvent être exposés à des transitoires de plus forte énergie que les environnements CAT III.
Dans quels cas un testeur CAT III est-il adapté ?
Pour les contrôles électriques courants à l’intérieur des bâtiments et des équipements industriels, CAT III couvre de nombreuses applications.
Exemples :
● Vérification de la présence de tension sur le câblage interne d’un bâtiment ;
● Contrôles à proximité des tableaux de distribution et des disjoncteurs ;
● Vérification des câbles fixes ;
● Contrôle des alimentations d’équipements industriels ;
● Maintenance électrique d’équipements HVAC/CVC ;
● Vérification de moteurs, armoires de commande et équipements installés de façon permanente ;
● Contrôle rapide de prises, cordons d’alimentation et circuits basse tension en courant alternatif.
CAT III est donc une catégorie courante pour les électriciens, techniciens de maintenance et professionnels de l’installation électrique.
Il reste néanmoins indispensable de vérifier également la tension assignée associée à la catégorie CAT.
Dans quels cas un testeur CAT IV est-il adapté ?
CAT IV devient particulièrement important lorsque les contrôles sont réalisés à proximité de l’origine de l’installation basse tension ou de l’interface avec le réseau d’alimentation.
Applications typiques :
● Contrôle des conducteurs d’arrivée d’un bâtiment ;
● Interventions à proximité des compteurs et coffrets de comptage ;
● Vérification de lignes basse tension extérieures ;
● Contrôle près de l’arrivée principale d’alimentation ;
● Interventions liées à certaines lignes aériennes basse tension ;
● Vérifications rapides dans des environnements présentant un risque plus élevé de surtensions transitoires.
Ces points de l’installation présentent généralement une impédance plus faible vis-à-vis de la source d’alimentation, ce qui peut entraîner des transitoires de plus forte énergie.
Pour les électriciens et techniciens intervenant à différents niveaux du réseau de distribution, un appareil CAT IV peut ainsi offrir un domaine d’utilisation plus large.
Comment choisir entre CAT III et CAT IV ?
Le premier critère est l’emplacement habituel des contrôles.
Si les applications concernent principalement les prises, le câblage des équipements, les câbles fixes, les machines industrielles et la distribution interne d’un bâtiment, un testeur CAT III avec une tension assignée adaptée répond généralement à de nombreux besoins.
Si les interventions concernent également les arrivées principales, les compteurs, les conducteurs d’alimentation, les lignes extérieures ou couvrent à la fois des environnements CAT III et CAT IV, un appareil disposant d’une qualification CAT IV appropriée sera plus adapté.
Pour les utilisateurs professionnels, un marquage tel que :
CAT III 1000 V / CAT IV 600 V
peut être particulièrement pratique.
Cela signifie que l’appareil est prévu jusqu’à la tension indiquée dans chaque catégorie respective. Cela ne signifie pas qu’il peut être utilisé jusqu’à 1000 V dans un environnement CAT IV.
Pourquoi faut-il toujours considérer la catégorie CAT avec la tension assignée ?
Une catégorie CAT ne doit jamais être interprétée indépendamment de sa tension assignée.
Par exemple :
● CAT III 600 V ;
● CAT III 1000 V ;
● CAT IV 600 V.
Ces indications correspondent toutes à des caractéristiques de sécurité, mais à des combinaisons différentes de catégorie et de tension.
Il serait donc imprécis d’affirmer que « CAT IV est toujours supérieur à CAT III 1000 V » sans tenir compte de la tension.
Un appareil marqué « CAT III 1000 V / CAT IV 600 V » est prévu jusqu’à 1000 V en environnement CAT III et jusqu’à 600 V en environnement CAT IV.
L’utilisation réelle doit respecter simultanément la catégorie applicable et sa tension assignée.
La catégorie CAT correspond-elle à la plage de détection de tension ?
Non.
Un détecteur de tension sans contact peut, par exemple, présenter une plage de détection de 12–1000 V AC tout en étant marqué CAT III 1000 V / CAT IV 600 V.
Dans ce cas :
● 12–1000 V AC indique approximativement la plage de tension alternative dans laquelle la fonction de détection sans contact peut réagir ;
● CAT III 1000 V / CAT IV 600 V définit les conditions d’utilisation assignées selon l’environnement électrique.
Ces deux paramètres ont des fonctions différentes.
Un appareil capable de détecter 1000 V AC n’est donc pas nécessairement adapté à tous les environnements électriques fonctionnant sous 1000 V.
Quels autres critères faut-il vérifier avant l’achat ?
La catégorie CAT est essentielle, mais elle ne constitue qu’un des critères de sélection.
Il convient également d’examiner :
● Plage de détection de tension : elle doit couvrir les circuits à contrôler, par exemple 12–1000 V AC ou 50–1000 V AC.
● Niveaux de sensibilité : les modèles à double sensibilité facilitent à la fois les contrôles courants et la détection de tensions plus faibles ou de champs électriques moins intenses.
● Signalisation sonore et visuelle : un buzzer et des LED facilitent l’identification dans les environnements de travail complexes.
● Alerte par vibration : utile dans les environnements bruyants ou lorsque l’indication visuelle est difficile à observer.
● Arrêt automatique : réduit la consommation inutile de la batterie.
● Indicateur de batterie faible : permet de limiter le risque de fonctionnement incorrect dû à une alimentation insuffisante.
● Lampe intégrée : pratique dans les tableaux, machines et zones faiblement éclairées.
● Conception du boîtier et isolation : particulièrement importantes pour les applications électriques professionnelles.
Pour les utilisateurs travaillant dans plusieurs environnements, il est préférable de rechercher un équilibre entre catégorie CAT, plage de détection, sensibilité et fonctions pratiques.
Un testeur CAT IV est-il toujours meilleur qu’un CAT III ?
Non.
CAT IV indique une aptitude à être utilisé dans des environnements présentant des surtensions transitoires potentiellement plus énergétiques. Cela ne signifie pas que l’appareil est plus sensible ou plus précis.
Pour des interventions limitées aux installations intérieures et à la maintenance des équipements, un testeur CAT III correctement dimensionné peut être parfaitement adapté.
CAT IV devient plus pertinent lorsque les interventions concernent la distribution principale, les compteurs, les conducteurs d’arrivée ou les installations basse tension extérieures.
Le meilleur choix n’est donc pas nécessairement la catégorie CAT la plus élevée, mais celle qui correspond réellement à l’environnement de travail.
Quelles précautions prendre avec un testeur CAT III ou CAT IV ?
Quelle que soit la catégorie CAT, les procédures de sécurité électrique restent indispensables.
Un détecteur de tension sans contact sert principalement à repérer rapidement la présence d’un champ électrique alternatif. Son fonctionnement peut être influencé par le blindage, la distance par rapport au conducteur, l’épaisseur de l’isolation, les conditions de mise à la terre, les champs électriques environnants et l’état de l’appareil.
Avant utilisation, il est recommandé de vérifier son fonctionnement sur une source dont la présence de tension est connue. Après le contrôle, une seconde vérification permet de confirmer que l’appareil fonctionne toujours correctement.
Lors d’une consignation, d’une maintenance ou de toute opération où l’absence de tension est essentielle à la sécurité des personnes, l’absence d’alarme d’un détecteur sans contact ne doit jamais constituer à elle seule la preuve que le circuit est hors tension. Il convient d’appliquer la procédure de sécurité appropriée et d’utiliser un instrument de test avec contact adapté et disposant d’une catégorie CAT appropriée pour la vérification finale.
FAQ
Quelle catégorie est la plus élevée, CAT III ou CAT IV ?
CAT IV s’applique à des zones plus proches de l’origine d’une installation basse tension et implique généralement une protection contre des transitoires de plus forte énergie. La tension assignée doit néanmoins toujours être prise en compte.
Un testeur CAT IV est-il nécessaire pour un usage domestique ?
Pour contrôler principalement les prises, cordons d’alimentation et circuits intérieurs courants, il n’est généralement pas nécessaire de choisir CAT IV uniquement pour disposer d’une catégorie supérieure. Un modèle qualifié CAT III et CAT IV peut néanmoins offrir davantage de polyvalence.
Les électriciens professionnels doivent-ils choisir CAT III ou CAT IV ?
Cela dépend des zones d’intervention. CAT IV est particulièrement pertinent pour les compteurs, arrivées principales et certaines installations extérieures. Pour la distribution intérieure et la maintenance d’équipements, CAT III couvre de nombreuses applications.
Un testeur CAT IV est-il plus sensible ?
Non. La catégorie CAT concerne principalement l’environnement électrique et la tenue aux surtensions transitoires. Elle ne définit pas la sensibilité de détection.
Que signifie CAT III 1000 V / CAT IV 600 V ?
L’appareil est prévu jusqu’à 1000 V en CAT III et jusqu’à 600 V en CAT IV. Les deux limites doivent être respectées selon l’environnement d’utilisation.
Un appareil portant le marquage CAT IV est-il automatiquement sûr ?
Non. Il faut également tenir compte de la tension assignée, de la conformité du produit, de son état et du respect des procédures d’utilisation.
Conclusion
La différence essentielle entre CAT III et CAT IV ne concerne pas la précision de détection, mais l’environnement électrique auquel l’appareil est destiné et le niveau de surtension transitoire susceptible d’y être rencontré.
Pour les installations fixes à l’intérieur des bâtiments et la maintenance des équipements industriels, un testeur CAT III avec une tension assignée appropriée couvre de nombreux besoins. Pour les arrivées électriques, compteurs, conducteurs d’alimentation et distributions basse tension extérieures, CAT IV devient plus important.
La sélection doit donc prendre en compte simultanément la catégorie de mesure, la tension CAT assignée, la plage de détection, la sensibilité et l’environnement réel d’utilisation.
Pour les professionnels travaillant dans différents environnements électriques, un détecteur sans contact disposant de qualifications CAT III et CAT IV offre davantage de flexibilité. Toutefois, lorsqu’il est indispensable de confirmer qu’un circuit est réellement hors tension, une méthode de vérification avec contact appropriée reste nécessaire.
