Introducción
La velocidad de rotación es un parámetro importante para evaluar el funcionamiento de motores, ventiladores, bombas, máquinas-herramienta, transportadores y otros equipos mecánicos rotativos. Una velocidad demasiado alta, demasiado baja o inestable puede reducir la eficiencia, afectar al proceso o indicar problemas relacionados con la transmisión, la carga o los componentes mecánicos.
Un tacómetro digital es un instrumento electrónico diseñado específicamente para medir la velocidad de objetos en rotación. Frente a los métodos mecánicos tradicionales, ofrece una lectura digital directa, medición rápida y un manejo sencillo, por lo que resulta adecuado para la puesta en marcha, la inspección y el mantenimiento de equipos.
Según la aplicación, la medición puede realizarse sin contacto mediante detección fotoeléctrica o mediante contacto mecánico directo. Conocer las características de ambos métodos facilita la elección de la solución más adecuada.
Puntos clave
● Los tacómetros digitales miden principalmente la velocidad de rotación, normalmente expresada en rpm o r/min.
● Los tipos más habituales son los tacómetros sin contacto, de contacto y los modelos combinados.
● Los modelos sin contacto suelen utilizar reflexión fotoeléctrica para detectar las revoluciones sin tocar la pieza giratoria.
● Los tacómetros de contacto utilizan una punta o una rueda de medición que entra en contacto directo con el objeto en movimiento.
● El rango, la precisión, la resolución, la distancia de detección y el método de medición son criterios importantes de selección.
● La correcta colocación de la marca reflectante, una posición estable y los accesorios adecuados influyen directamente en la fiabilidad de la medición.
¿Qué es un tacómetro digital?
Un tacómetro digital es un instrumento que convierte el movimiento de rotación en señales eléctricas y muestra digitalmente la velocidad calculada. Se utiliza habitualmente para medir motores, ejes, ventiladores, poleas, husillos y otros componentes giratorios.
La velocidad de rotación suele expresarse en RPM (Revolutions Per Minute), es decir, revoluciones por minuto.
Por ejemplo, si el eje de un motor realiza 1.500 revoluciones en un minuto, su velocidad es de:
1.500 rpm
El tacómetro detecta el número de revoluciones o impulsos durante un intervalo determinado, procesa electrónicamente la señal y calcula la velocidad correspondiente.
Algunos modelos de contacto o combinados también pueden medir velocidad lineal mediante una rueda de medición, por ejemplo en cintas transportadoras, cables, rodillos y otros materiales en movimiento.

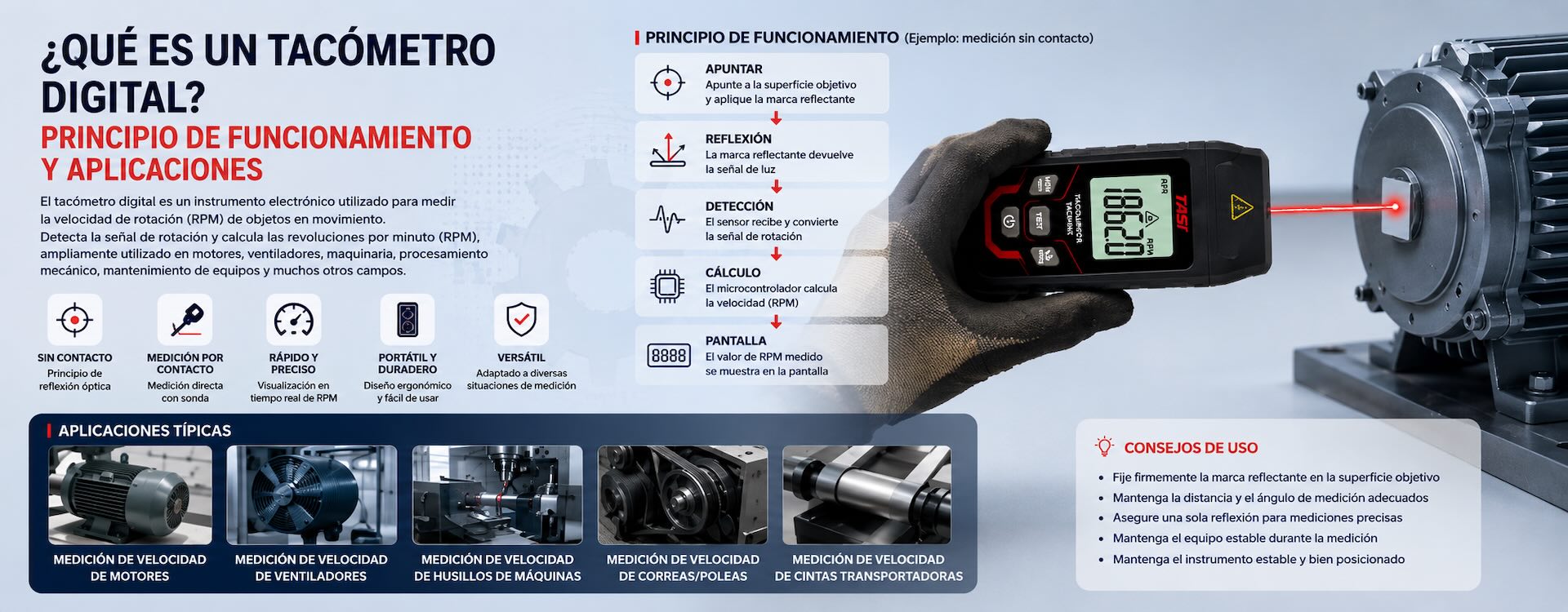

¿Cómo funciona un tacómetro digital?
El principio básico consiste en determinar cuántas revoluciones se producen durante un periodo definido y convertir ese valor en revoluciones por minuto.
El instrumento detecta primero el movimiento mediante un sensor fotoeléctrico o un mecanismo de contacto. Cada evento de rotación genera una señal correspondiente. La electrónica interna cuenta y procesa estas señales, mientras que un microprocesador calcula la velocidad.
El proceso básico puede resumirse de la siguiente manera:
● Detectar el movimiento de rotación;
● Convertirlo en impulsos eléctricos;
● Contar los impulsos durante un intervalo definido;
● Calcular la velocidad de rotación;
● Mostrar el resultado en rpm u otra unidad seleccionada.
La forma de obtener estos impulsos da lugar a los dos métodos principales: medición sin contacto y medición por contacto.
¿Cómo funciona un tacómetro digital sin contacto?
Un tacómetro digital sin contacto también se conoce habitualmente como tacómetro fotoeléctrico o tacómetro láser.
Antes de realizar la medición, normalmente se coloca una marca reflectante sobre la superficie giratoria. El instrumento dirige un haz óptico hacia el objetivo. Cada vez que la marca reflectante pasa por la zona de detección, el sensor fotoeléctrico recibe una señal reflejada de mayor intensidad.
Cuando se utiliza una única marca reflectante, cada revolución completa suele generar un impulso válido. El instrumento cuenta los impulsos durante un periodo conocido y calcula la velocidad de rotación.
Por ejemplo:
● Se coloca una marca reflectante sobre el eje;
● Cada revolución completa produce una señal reflejada;
● El instrumento cuenta continuamente las señales detectadas;
● El procesador interno convierte el número de impulsos en rpm.
Al no existir contacto físico con la pieza giratoria, este método es especialmente apropiado para motores, ventiladores, husillos y otros equipos de alta velocidad.
¿Cómo funciona un tacómetro de contacto?
Un tacómetro de contacto necesita entrar físicamente en contacto con el componente giratorio.
Durante la medición, se coloca una punta adecuada contra el centro de un eje u otro punto previsto para la prueba. La rotación del eje hace girar el eje de medición del instrumento. Un sensor interno detecta este movimiento y la electrónica calcula la velocidad.
Según la aplicación pueden utilizarse distintos accesorios.
● Las puntas cónicas o cóncavas se utilizan habitualmente para medir la velocidad en extremos de ejes;
● Las ruedas de medición permiten determinar la velocidad lineal de cintas transportadoras, cables, papel, rodillos y otras superficies en movimiento.
Al existir contacto mecánico directo, resulta especialmente importante mantener una alineación correcta, una presión adecuada y unas condiciones de trabajo seguras.
¿Qué tipos de tacómetros digitales existen?
Los tacómetros digitales pueden dividirse en tres categorías principales.
● Tacómetros sin contacto: Utilizan detección óptica o fotoeléctrica, a menudo con ayuda de apuntado láser, sin tocar físicamente la pieza giratoria.
● Tacómetros de contacto: Miden la velocidad entrando directamente en contacto con el eje. Algunos modelos pueden medir además velocidad lineal mediante una rueda.
● Tacómetros combinados de contacto/sin contacto: Incorporan ambos métodos y permiten seleccionar el más adecuado según el equipo y las condiciones de trabajo.
Ningún método es el mejor para todas las aplicaciones. La elección depende de la velocidad, la estructura de la máquina, la accesibilidad, la seguridad y el tipo de medición.
Principales especificaciones técnicas de un tacómetro digital
Al seleccionar o utilizar un tacómetro deben considerarse varias especificaciones.
● Rango de medición: Indica la velocidad mínima y máxima que el instrumento puede medir de forma fiable.
● Precisión: Define la desviación permitida entre el valor medido y el valor real.
● Resolución: Indica el menor cambio de velocidad que puede mostrar el instrumento.
● Distancia de detección: En los modelos sin contacto, especifica la distancia a la que puede detectarse correctamente la marca reflectante.
● Tiempo de muestreo o velocidad de respuesta: Determina la rapidez con la que se actualiza la lectura.
● Rango de velocidad lineal: Aplicable a los modelos de contacto equipados con rueda de medición.
● Funciones de retención y memoria: Algunos instrumentos pueden mantener la lectura actual o registrar valores máximo, mínimo o último valor medido.
El valor máximo del rango no debe ser el único criterio de selección. También deben tenerse en cuenta la precisión, el método de medición y las condiciones reales de uso.
¿Dónde se utilizan los tacómetros digitales?
Los tacómetros digitales se utilizan ampliamente en mantenimiento industrial, puesta en marcha de equipos, fabricación mecánica, laboratorios y controles de producción.
Entre las aplicaciones habituales se incluyen:
● Medición de velocidad en motores de CA y CC;
● Comprobación de ventiladores industriales y sistemas de ventilación;
● Medición de bombas y conjuntos motor-bomba;
● Control de husillos de máquinas-herramienta, muelas y ejes;
● Comprobación de poleas, rodillos y sistemas de transmisión;
● Medición de la velocidad de cintas transportadoras y líneas de producción;
● Verificación de la velocidad después de la instalación o el ajuste;
● Apoyo al mantenimiento y diagnóstico de maquinaria;
● Ensayos de laboratorio, formación y pruebas de rendimiento.
Para equipos difíciles de detener, con superficies calientes o con altas velocidades de rotación, la medición sin contacto suele ser la opción más práctica.
¿Por qué es importante medir la velocidad de rotación?
La velocidad de rotación es una magnitud mecánica básica y, al mismo tiempo, un indicador útil del estado operativo de un equipo.
Por ejemplo, una diferencia importante entre la velocidad real de un motor y la esperada puede estar relacionada con la carga, la alimentación eléctrica, los componentes de transmisión o una avería. La velocidad de un ventilador influye en el caudal de aire, mientras que la de un transportador puede afectar directamente al ritmo de producción.
La medición periódica de la velocidad ayuda a:
● Verificar que el equipo alcance la velocidad de funcionamiento prevista;
● Comparar el comportamiento de motores, ventiladores y otras máquinas rotativas;
● Detectar anomalías en correas, acoplamientos y transmisiones;
● Evaluar cambios en el rendimiento del equipo;
● Verificar el funcionamiento después de una instalación o mantenimiento;
● Obtener datos para mantenimiento y diagnóstico.
La velocidad de rotación no debe considerarse normalmente como el único parámetro de diagnóstico. Para una evaluación más completa puede combinarse con mediciones de vibración, temperatura, corriente, ruido u otros datos de funcionamiento.
¿Cómo se utiliza un tacómetro sin contacto?
La medición sin contacto requiere normalmente una marca reflectante.
Procedimiento habitual:
● Detener el equipo y garantizar un acceso seguro;
● Limpiar la zona donde se colocará la marca reflectante;
● Aplicar una tira reflectante adecuada al eje, polea u otro componente giratorio;
● Poner en marcha el equipo y esperar a que se estabilice;
● Seleccionar el modo de medición sin contacto;
● Apuntar el haz de detección hacia la trayectoria de la marca reflectante;
● Mantener el instrumento estable hasta que la lectura se estabilice;
● Registrar el resultado.
Normalmente debe existir una sola marca reflectante efectiva en la circunferencia de medición. Varias zonas reflectantes pueden generar múltiples impulsos por revolución y provocar una lectura superior a la velocidad real.
¿Cómo se utiliza un tacómetro de contacto?
Para realizar una medición por contacto debe seleccionarse primero el accesorio adecuado para el objeto medido.
Al medir un eje, el eje de medición del tacómetro debe alinearse lo mejor posible con el eje de rotación. A continuación, se aplica una presión ligera y constante y se registra el valor una vez estabilizada la lectura.
Para cintas transportadoras u otras superficies con movimiento lineal puede instalarse una rueda de medición apropiada.
Una presión excesiva puede introducir resistencia mecánica y afectar al resultado, mientras que una presión insuficiente puede provocar deslizamiento. Por ello es fundamental mantener un contacto estable y adecuado.
¿Qué factores afectan a la precisión de la medición?
Aunque los tacómetros digitales son relativamente fáciles de utilizar, las condiciones de medición pueden influir en el resultado.
En mediciones sin contacto, los factores habituales incluyen:
● Tamaño inadecuado de la marca reflectante;
● Varias zonas muy reflectantes en la misma circunferencia;
● Mala alineación del haz con la marca;
● Distancia de medición fuera del rango especificado;
● Vibración o movimiento excesivo del objetivo;
● Luz ambiental intensa o reflejos complejos.
En mediciones por contacto:
● Desalineación entre la punta y el eje;
● Deslizamiento durante la medición;
● Presión de contacto inestable;
● Superficie irregular en el extremo del eje;
● Contacto insuficiente entre la rueda y la superficie móvil.
El valor definitivo debe registrarse únicamente cuando el instrumento y el equipo se encuentren en condiciones de medición estables.
¿Cómo elegir un tacómetro digital?
La selección debe basarse en la aplicación real y no únicamente en el modelo con el mayor rango máximo.
● Para motores de alta velocidad, ventiladores y husillos, suele ser preferible un modelo sin contacto.
● Para ejes accesibles y componentes mecánicos de menor velocidad, puede ser adecuado un tacómetro de contacto.
● Si se necesita medir tanto rpm como velocidad lineal, conviene elegir un modelo compatible con una rueda de medición.
● Para aplicaciones variadas, un equipo combinado de contacto/sin contacto ofrece mayor flexibilidad.
● El rango debe cubrir la velocidad normal del equipo con un margen apropiado.
● Cuando la calidad de la medición sea importante, deben evaluarse la precisión, la resolución y la estabilidad de la lectura, además del rango máximo.
● Para mantenimiento de campo, también pueden resultar útiles la función Hold, los registros Min/Max, la retroiluminación y un diseño portátil.
En muchas aplicaciones, seleccionar el principio de medición correcto es más importante que disponer de los valores máximos más elevados.
¿Qué debe tenerse en cuenta al utilizar un tacómetro digital?
Las mediciones de velocidad suelen realizarse en maquinaria en funcionamiento, por lo que la seguridad es tan importante como la calidad de la medición.
● En componentes de alta velocidad, utilizar medición sin contacto siempre que sea posible.
● Detener completamente la máquina antes de colocar una marca reflectante.
● No acercar las manos a ejes, ventiladores, poleas o correas en movimiento.
● Durante una medición por contacto, mantener ropa, cables y otros objetos alejados de las piezas giratorias.
● Utilizar un accesorio de contacto adecuado para la geometría del eje.
● Comprobar el modo, la unidad y la configuración del instrumento antes de medir.
● Si la lectura fluctúa continuamente, revisar primero las condiciones de medición.
Las mediciones en maquinaria con elementos rotativos sin protección deben realizarse de acuerdo con los procedimientos de seguridad aplicables al equipo.
FAQ
¿Qué significa RPM en un tacómetro digital?
RPM significa Revolutions Per Minute, es decir, revoluciones por minuto. Una lectura de 3.000 rpm indica que el objeto gira 3.000 veces por minuto.
¿Un tacómetro digital tiene que tocar el objeto medido?
No necesariamente. Los modelos sin contacto miden la velocidad mediante detección óptica, mientras que los modelos de contacto requieren contacto mecánico directo.
¿El láser de un tacómetro láser mide directamente la velocidad?
En muchos tacómetros portátiles, el láser se utiliza principalmente como ayuda para apuntar. La detección real suele realizarla un sensor fotoeléctrico que identifica la luz reflejada por la marca.
¿Por qué se utiliza cinta reflectante?
La marca reflectante genera una señal óptica periódica claramente identificable, permitiendo al sensor detectar de forma fiable cada revolución.
¿Por qué un tacómetro puede indicar una velocidad superior a la real?
Una causa habitual es la existencia de varias zonas reflectantes en una misma circunferencia. Si se detectan dos impulsos por cada revolución, la lectura puede ser aproximadamente el doble de la velocidad real.
¿Puede un tacómetro digital medir la velocidad de una cinta transportadora?
Algunos modelos de contacto o combinados pueden medir la velocidad lineal de cintas transportadoras, cables y materiales similares mediante una rueda de medición.
¿Qué es mejor, un tacómetro de contacto o uno sin contacto?
Depende de la aplicación. Los modelos sin contacto son adecuados para piezas rápidas, peligrosas o difíciles de alcanzar. Los modelos de contacto resultan útiles para ejes accesibles y para mediciones de velocidad lineal.
Conclusión
El tacómetro digital es un instrumento ampliamente utilizado para medir la velocidad de rotación de maquinaria y componentes mecánicos. Convierte el movimiento rotativo en señales eléctricas y muestra digitalmente el resultado, normalmente en rpm.
Los dos principios principales son la medición sin contacto y la medición por contacto. Los modelos sin contacto utilizan detección fotoeléctrica y son especialmente adecuados para equipos rápidos o de difícil acceso. Los modelos de contacto se acoplan directamente al eje y, según su configuración, también pueden medir velocidad lineal mediante una rueda.
Para obtener resultados fiables deben considerarse el rango de velocidad, la estructura de la máquina, las condiciones de seguridad y el objetivo de la medición. Una marca reflectante correctamente colocada, una distancia adecuada, una buena alineación y los accesorios apropiados ayudan a mejorar tanto la fiabilidad de la medición como la seguridad de la operación.
