Introducción
La velocidad de rotación es un parámetro importante en motores, ventiladores, ejes de transmisión, poleas, husillos de máquinas herramienta y numerosos equipos rotativos. Además de indicar la velocidad de funcionamiento, puede proporcionar información útil para comprobaciones de rendimiento, mantenimiento y evaluación del estado de la máquina.
La función básica de un tacómetro consiste en determinar cuántas revoluciones completas realiza un objeto durante un periodo determinado y expresar el resultado en RPM (revoluciones por minuto).

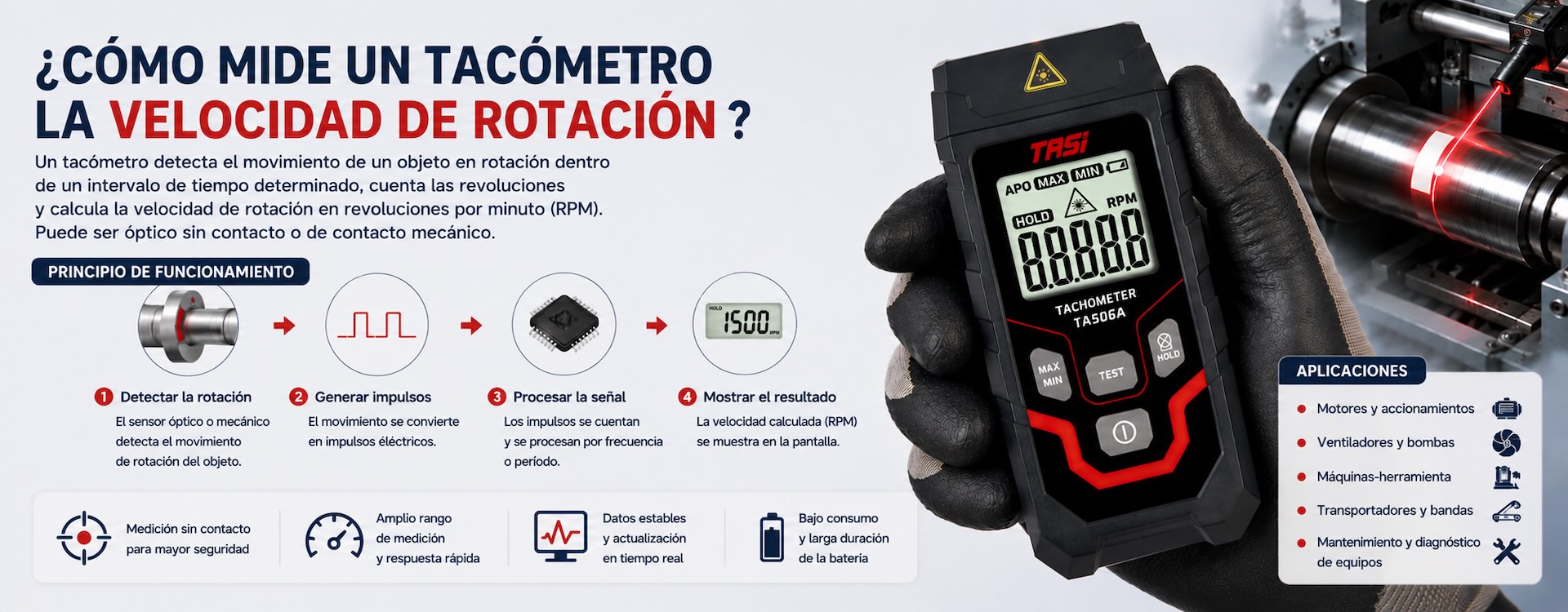

Aunque existen distintos sistemas de detección, el proceso general puede resumirse de la siguiente manera:
● Detectar el movimiento de rotación;
● Convertirlo en una señal periódica;
● Medir la frecuencia o el periodo de la señal;
● Convertir la señal en velocidad de rotación;
● Procesar y mostrar el resultado.
En los tacómetros portátiles, las técnicas más habituales son la medición óptica sin contacto y la medición por contacto.
Puntos clave
● La velocidad de rotación suele expresarse en RPM.
● El tacómetro no detecta directamente un valor de RPM, sino una señal periódica asociada al giro.
● Los tacómetros sin contacto normalmente utilizan un sensor óptico y una marca reflectante.
● Los tacómetros de contacto obtienen el movimiento mediante contacto mecánico con un eje o una superficie.
● Las RPM pueden calcularse contando impulsos durante un intervalo determinado o midiendo el tiempo entre impulsos consecutivos.
● La calidad de la marca reflectante, la posición de medición, la superficie, la estabilidad del contacto y las variaciones reales de velocidad pueden influir en el resultado.
¿Qué es la velocidad de rotación?
La velocidad de rotación indica cuántas vueltas completas realiza un objeto durante un periodo determinado. En instrumentación industrial se utiliza habitualmente la unidad RPM o r/min.
Por ejemplo:
● 600 RPM equivalen a 600 vueltas por minuto;
● 1.500 RPM equivalen a 1.500 vueltas por minuto;
● 3.000 RPM equivalen a 3.000 vueltas por minuto.
Si un eje gira 25 veces por segundo:
25 × 60 = 1.500 RPM
Por tanto, el principio esencial consiste en establecer la relación entre el número de vueltas y el tiempo transcurrido.
El tacómetro normalmente no necesita seguir todo el movimiento mecánico. En su lugar, detecta un evento repetitivo que pueda asociarse de forma fiable a una revolución completa.
Principio básico de medición de un tacómetro
Independientemente de que se utilice detección óptica, contacto mecánico u otro sistema, el movimiento giratorio se convierte primero en una señal periódica que pueda ser procesada electrónicamente.
Supongamos que se genera un impulso por cada revolución completa.
Si el tacómetro detecta 20 impulsos en un segundo:
20 × 60 = 1.200 RPM
La velocidad del eje es, por tanto, de 1.200 RPM.
Un tacómetro digital suele incluir un sensor, un circuito de acondicionamiento de señal, un sistema de temporización o microprocesador y una pantalla.
● El sensor detecta la rotación;
● El circuito de acondicionamiento convierte la señal original en impulsos eléctricos estables;
● El procesador cuenta los impulsos o mide el intervalo entre ellos;
● El algoritmo de cálculo convierte los datos en RPM;
● La pantalla muestra el resultado.
Desde el punto de vista del procesamiento electrónico, el tacómetro mide inicialmente una frecuencia o un periodo relacionado con la rotación y posteriormente calcula las RPM.
¿Cómo mide un tacómetro sin contacto?
Los tacómetros sin contacto suelen utilizar un principio de detección óptica. No es necesario tocar la pieza giratoria, por lo que son especialmente adecuados para motores, ventiladores, poleas, husillos y otros componentes que giran a alta velocidad.
En muchos casos se coloca una pequeña cinta reflectante sobre el elemento giratorio.
El instrumento dirige un haz de luz hacia la zona de medición. Cuando el haz incide sobre una superficie normal, la señal útil reflejada puede ser relativamente débil. Cuando la marca reflectante pasa por la zona de detección, cambia claramente la intensidad de la luz reflejada.
El sensor óptico convierte esta variación en un impulso eléctrico.
Si se utiliza una sola marca:
● Cada paso de la marca equivale a una revolución;
● Cada impulso válido puede representar una vuelta completa;
● El número de impulsos detectados durante un intervalo permite calcular las RPM.
Por ejemplo, si se detectan 25 impulsos en 0,5 segundos:
25 ÷ 0,5 × 60 = 3.000 RPM
Algunos tacómetros incorporan un punto luminoso visible o un láser que sirve principalmente para facilitar la orientación. La medición real depende del sistema óptico interno que detecta las variaciones periódicas de reflexión.
¿Por qué se utiliza cinta reflectante?
Las superficies giratorias pueden variar considerablemente en color, textura, brillo y reflectividad. Una superficie metálica, plástica o pintada puede generar señales ópticas irregulares si se mide directamente.
La cinta reflectante crea una referencia óptica claramente distinguible y facilita la identificación fiable de cada revolución.
Durante su utilización:
● Fije correctamente la cinta para evitar que se desprenda a alta velocidad;
● Mantenga limpia la zona de medición;
● Oriente el haz de forma estable hacia la trayectoria de la marca;
● Evite otras superficies muy reflectantes cerca del punto de medición;
● Si el instrumento calcula una revolución por impulso, utilice normalmente una sola marca efectiva.
Si se colocan dos marcas iguales mientras el instrumento está configurado para un impulso por revolución, pueden detectarse dos impulsos por vuelta y la lectura podría ser aproximadamente el doble de la velocidad real.
¿Cómo mide un tacómetro de contacto?
Un tacómetro de contacto utiliza una punta, cono u otro accesorio mecánico que se apoya directamente sobre el eje giratorio.
El eje hace girar el mecanismo de contacto del tacómetro. A continuación, un sensor interno detecta este movimiento y lo convierte en una señal eléctrica.
El proceso habitual es:
● Colocar correctamente el accesorio sobre el eje;
● El eje hace girar el mecanismo de medición;
● El sensor interno genera impulsos eléctricos;
● El procesador calcula las RPM;
● La pantalla muestra el resultado.
Este método no requiere cinta reflectante y resulta útil cuando la detección óptica estable es difícil.
Sin embargo, la alineación, la presión de contacto y el deslizamiento entre el accesorio y el eje pueden influir en la lectura.
¿Cómo mide la velocidad superficial un tacómetro de contacto?
Algunos tacómetros de contacto permiten instalar una rueda de medición para determinar la velocidad lineal de cintas transportadoras, correas, cables, papel, alambres y otros materiales en movimiento.
El instrumento mide primero la velocidad de rotación de la rueda y después calcula la velocidad lineal a partir de su circunferencia.
Por cada vuelta completa de la rueda, la superficie recorre teóricamente una distancia equivalente a la circunferencia.
Por tanto:
Velocidad lineal = Circunferencia de la rueda × Número de vueltas por unidad de tiempo
El equipo puede mostrar directamente valores en m/min, m/s o ft/min, según sus funciones.
La rueda debe mantener un contacto estable con la superficie. Si se produce deslizamiento, su velocidad dejará de representar correctamente la velocidad real del material.
¿Cómo se calculan las RPM a partir de impulsos?
Los tacómetros digitales utilizan principalmente dos métodos: conteo de frecuencia y medición del periodo.
En el conteo de frecuencia, el instrumento cuenta cuántos impulsos válidos aparecen durante un intervalo de tiempo definido.
Si un impulso representa una revolución:
RPM = Revoluciones por segundo × 60
Si se detectan 50 impulsos por segundo:
50 × 60 = 3.000 RPM
Otra posibilidad consiste en medir el tiempo entre dos impulsos consecutivos.
Si una revolución completa tarda 0,02 segundos:
Revoluciones por segundo = 1 ÷ 0,02 = 50
Por tanto:
50 × 60 = 3.000 RPM
Los tacómetros digitales modernos suelen utilizar un microprocesador para temporización, filtrado, cálculo y visualización. El procesamiento puede optimizarse para obtener un equilibrio adecuado entre velocidad de respuesta y estabilidad de lectura.
¿Por qué puede fluctuar la lectura?
La velocidad real de una máquina no siempre es perfectamente constante. Por ello, una pequeña fluctuación en la pantalla no significa necesariamente que el instrumento tenga un problema.
Entre las posibles causas se encuentran:
● Variaciones normales de la velocidad del motor;
● Cambios de carga;
● Vibraciones mecánicas;
● Señal óptica inestable;
● Cambios en la distancia o el ángulo de medición;
● Ligero deslizamiento durante la medición por contacto;
● Actualización continua del valor en tiempo real.
Para estabilizar la visualización, los tacómetros digitales pueden utilizar filtrado, promediado y otros métodos de procesamiento de señal.
Un mayor promediado suele producir una indicación más estable, aunque puede hacer que los cambios rápidos de velocidad se reflejen con algo más de retraso.
Factores que afectan a la medición sin contacto
La calidad de la señal óptica es fundamental para obtener resultados fiables.
Los principales factores son:
● Calidad de la marca reflectante: una marca pequeña, sucia, dañada o mal fijada puede generar detecciones inestables.
● Distancia de medición: el instrumento debe utilizarse dentro de la distancia especificada.
● Ángulo de medición: el haz debe interceptar correctamente la trayectoria de la marca.
● Superficie del objetivo: ciertas superficies metálicas muy reflectantes pueden generar señales no deseadas.
● Luz ambiental: una fuente de luz muy intensa puede afectar a determinados sistemas ópticos.
● Número de marcas: debe corresponder con la configuración de impulsos o el método de cálculo utilizado.
La clave consiste en obtener una señal periódica clara, estable y correctamente asociada a cada revolución.
Factores que afectan a la medición por contacto
Los errores en las mediciones por contacto suelen estar relacionados con la calidad del contacto mecánico.
● Accesorio mal alineado con el eje;
● Movimiento excesivo del instrumento;
● Presión insuficiente que provoca deslizamiento;
● Presión excesiva que añade carga al mecanismo;
● Punta de medición desgastada o contaminada;
● Contacto inestable entre la rueda de medición y la superficie.
El instrumento debe mantenerse estable y utilizarse con un accesorio adecuado para el eje o superficie que se desea medir.
Para componentes muy rápidos, pequeños, de difícil acceso o peligrosos al contacto, la medición sin contacto suele ser la opción más apropiada.
Diferencias entre la medición con y sin contacto
Ambos métodos determinan la velocidad de rotación, pero utilizan principios de detección diferentes.
● Medición sin contacto: utiliza una señal óptica y evita el contacto mecánico; resulta adecuada para piezas rápidas o difíciles de alcanzar.
● Medición por contacto: obtiene directamente el movimiento mecánico de un eje accesible.
● Medición de velocidad superficial: normalmente utiliza una rueda para convertir su rotación en velocidad lineal.
Algunos tacómetros digitales admiten ambos métodos.
La elección debe tener en cuenta la velocidad, accesibilidad, distancia de medición, diseño del equipo y seguridad del operador.
Aplicaciones de la medición de RPM en mantenimiento
Medir las RPM no solo permite saber a qué velocidad funciona una máquina. También ayuda a comprobar si el equipo está funcionando según lo previsto.
Aplicaciones habituales:
● Comparar la velocidad real de un motor con su valor nominal o configurado;
● Verificar el funcionamiento de ventiladores;
● Comparar la velocidad antes y después del mantenimiento;
● Detectar pérdidas de velocidad o deslizamiento en transmisiones por correa;
● Ajustar husillos de máquinas herramienta;
● Verificar la velocidad mecánica después de ajustar un variador de frecuencia;
● Comparar el comportamiento del equipo bajo diferentes cargas.
La velocidad de rotación es únicamente uno de los parámetros de condición de una máquina. Para un diagnóstico completo suele analizarse junto con vibración, temperatura, corriente, ruido y otras variables de funcionamiento.
FAQ
¿Un tacómetro mide velocidad o frecuencia?
Desde el punto de vista electrónico, un tacómetro digital suele medir inicialmente la frecuencia o el periodo de una señal de impulsos asociada a la rotación y después convertirla en RPM.
¿Un tacómetro láser mide directamente la velocidad mediante el láser?
En muchos modelos portátiles, el láser visible sirve principalmente como ayuda de orientación. El cálculo de la velocidad se basa en la detección óptica de cambios periódicos en la señal reflejada.
¿Por qué se utiliza cinta reflectante en la medición sin contacto?
Porque crea una referencia óptica clara y estable que permite identificar cada revolución con mayor fiabilidad.
¿Pueden utilizarse varias marcas reflectantes en un mismo eje?
Sí, siempre que la configuración de impulsos del instrumento se adapte a ellas. Si el tacómetro espera un impulso por vuelta y existen dos marcas efectivas, la lectura puede ser aproximadamente el doble de la velocidad real.
¿Es más preciso un tacómetro de contacto o uno sin contacto?
La precisión no depende exclusivamente del principio de medición. Ambos pueden ofrecer resultados fiables si el instrumento cumple las especificaciones necesarias y se utiliza correctamente.
¿Puede un tacómetro medir la velocidad de una correa?
Sí. Si dispone de función de velocidad lineal y se utiliza una rueda de medición adecuada, puede determinar la velocidad superficial de correas, cintas transportadoras y materiales similares.
Conclusión
El principio fundamental de un tacómetro consiste en convertir el movimiento mecánico de rotación en una señal periódica y calcular las RPM a partir del número de impulsos detectados o del intervalo entre impulsos consecutivos.
Un tacómetro sin contacto utiliza normalmente un sensor óptico y una marca reflectante. Un tacómetro de contacto obtiene el movimiento directamente mediante una punta, un cono o una rueda de medición.
El proceso completo puede resumirse así:
Movimiento de rotación → detección → señal de impulsos → cálculo de frecuencia/tiempo → visualización de RPM
Comprender este principio permite seleccionar correctamente el método de medición y reducir errores producidos por marcas reflectantes inadecuadas, una distancia incorrecta, deslizamientos o una técnica de medición deficiente.
