Introduction
Dans les moteurs, rouleaux, convoyeurs, machines d’impression, équipements textiles et autres machines tournantes, deux grandeurs de vitesse sont fréquemment utilisées : les RPM, ou tours par minute, et la vitesse linéaire.
Les RPM indiquent la vitesse de rotation d’un composant, tandis que la vitesse linéaire indique la vitesse de déplacement de sa surface ou du matériau qu’il entraîne. Par exemple, savoir qu’un rouleau tourne à 500 RPM ne suffit pas pour connaître la vitesse d’un convoyeur : le diamètre du rouleau doit également être connu.
La conversion des RPM en vitesse linéaire nécessite donc de connaître à la fois la vitesse de rotation et le diamètre effectif ou la circonférence de l’élément rotatif.
Points essentiels
● Les RPM indiquent le nombre de tours effectués par minute.
● La vitesse linéaire correspond à une distance parcourue par unité de temps, généralement exprimée en m/min ou en m/s.
● Les RPM seuls ne peuvent pas être convertis directement en vitesse linéaire ; le diamètre ou la circonférence est également nécessaire.
● Relation fondamentale : vitesse linéaire = distance parcourue par tour × nombre de tours par minute.
● Pour un rouleau ou une roue circulaire, la distance théorique parcourue par tour correspond à la circonférence, soit π × diamètre.
● Dans une machine réelle, le diamètre effectif, l’épaisseur de la bande ou du matériau, la déformation et le glissement peuvent modifier la vitesse réelle.
Que représentent les RPM et la vitesse linéaire ?
RPM signifie Revolutions Per Minute, c’est-à-dire tours par minute.
Exemples :
● 100 RPM correspondent à 100 tours par minute.
● 1 500 RPM correspondent à 1 500 tours par minute.
● 3 000 RPM correspondent à 3 000 tours par minute.
Cette valeur décrit uniquement la rotation et n’indique pas directement la distance parcourue par la périphérie du composant.
La vitesse linéaire indique la distance parcourue par un point ou un matériau dans sa direction de déplacement pendant une durée donnée. Les unités courantes sont :
● m/min : mètres par minute.
● m/s : mètres par seconde.
● ft/min : pieds par minute.
● mm/s : millimètres par seconde.
Pour la surface extérieure d’un rouleau, d’un tambour ou d’une roue, un tour complet correspond théoriquement à une circonférence. Il est donc possible de calculer la vitesse linéaire lorsque les RPM et le diamètre sont connus.

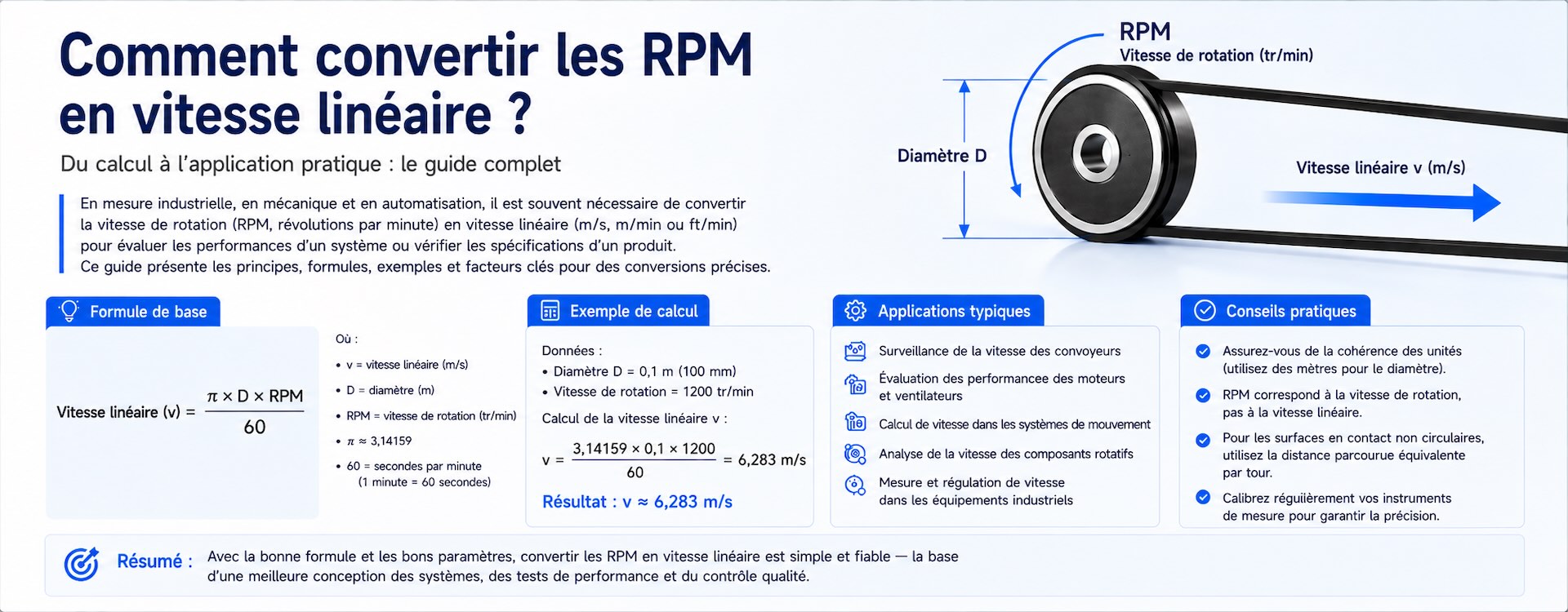

Formule de base pour convertir les RPM en vitesse linéaire
Pour un élément circulaire de diamètre D :
C = π × D
où :
● C = circonférence.
● D = diamètre.
● π ≈ 3,1416.
Si la vitesse de rotation est n RPM :
Vitesse linéaire = π × D × n
Lorsque D est exprimé en mètres :
v = π × D × n
où :
● v = vitesse linéaire en m/min.
● D = diamètre effectif en m.
● n = vitesse de rotation en RPM.
Exemple : un rouleau de 0,1 m de diamètre tourne à 500 RPM.
v = 3,1416 × 0,1 × 500
v ≈ 157,08 m/min
La vitesse périphérique théorique est donc d’environ 157,08 m/min.
Comment convertir les RPM en m/min ?
La conversion en mètres par minute est particulièrement courante dans les applications industrielles.
Procédure :
● Déterminer la vitesse de rotation en RPM.
● Mesurer ou relever le diamètre effectif du rouleau, du tambour ou de la roue.
● Convertir ce diamètre en mètres.
● Calculer π × diamètre × RPM.
Exemple : un tambour de convoyeur de 200 mm de diamètre tourne à 120 RPM.
200 mm = 0,2 m
Circonférence :
3,1416 × 0,2 ≈ 0,6283 m
La surface du tambour parcourt donc théoriquement environ 0,6283 m par tour.
0,6283 × 120 ≈ 75,40 m/min
La vitesse linéaire théorique est donc :
75,4 m/min
Comment convertir les RPM en m/s ?
Pour obtenir des mètres par seconde, il suffit de diviser le résultat en m/min par 60.
La formule est :
v = π × D × n ÷ 60
où :
● v = vitesse linéaire en m/s.
● D = diamètre en m.
● n = vitesse en RPM.
Exemple : une roue de 100 mm de diamètre tourne à 600 RPM.
100 mm = 0,1 m
v = 3,1416 × 0,1 × 600 ÷ 60
v ≈ 3,14 m/s
La vitesse linéaire théorique est donc :
3,14 m/s
En m/min :
3,14 × 60 ≈ 188,5 m/min
Les deux valeurs représentent la même vitesse dans des unités différentes.
Comment calculer la vitesse linéaire lorsque la circonférence est connue ?
Lorsque la circonférence réelle ou la distance parcourue par tour est déjà connue, il n’est pas nécessaire de la calculer à partir du diamètre.
La formule devient :
v = C × n
où :
● v = vitesse linéaire.
● C = distance parcourue par tour.
● n = vitesse en RPM.
Exemple : une roue de mesure possède une circonférence de 0,5 m et tourne à 200 RPM.
v = 0,5 × 200
v = 100 m/min
La vitesse linéaire est donc de 100 m/min.
Dans certaines applications, l’utilisation directe d’une circonférence effective connue peut être plus représentative qu’un calcul basé uniquement sur le diamètre nominal.
Pourquoi des RPM identiques peuvent-ils correspondre à des vitesses linéaires différentes ?
La vitesse linéaire dépend à la fois des RPM et du diamètre.
Prenons deux rouleaux tournant à 500 RPM :
● Rouleau A : diamètre 50 mm.
● Rouleau B : diamètre 200 mm.
Rouleau A :
v = 3,1416 × 0,05 × 500 ≈ 78,54 m/min
Rouleau B :
v = 3,1416 × 0,2 × 500 ≈ 314,16 m/min
Les deux rouleaux tournent à la même vitesse de rotation, mais le diamètre du rouleau B est quatre fois supérieur. Sa vitesse périphérique théorique est donc également quatre fois plus élevée.
C’est pourquoi les RPM seuls ne suffisent pas pour déterminer la vitesse d’un convoyeur, d’un rouleau ou d’une roue.
Pourquoi le diamètre est-il un paramètre essentiel ?
Les RPM indiquent combien de tours sont effectués, tandis que la distance parcourue à chaque tour dépend de la circonférence.
Plus le diamètre est grand, plus la circonférence est importante et plus la distance parcourue par minute est élevée à RPM identiques.
Ainsi :
● À RPM constants, une augmentation du diamètre augmente la vitesse linéaire.
● À diamètre constant, une augmentation des RPM augmente la vitesse linéaire.
● Si les deux valeurs changent, la vitesse doit être recalculée.
En pratique, il convient d’utiliser le diamètre effectif de fonctionnement, qui peut différer du diamètre nominal indiqué sur un plan ou une fiche technique.
Pourquoi la vitesse réelle peut-elle différer de la valeur calculée ?
Le calcul à partir des RPM et du diamètre fournit une valeur théorique correspondant à des conditions géométriques idéales.
Plusieurs facteurs peuvent provoquer un écart en fonctionnement réel :
● Glissement : un mouvement relatif entre le rouleau d’entraînement et la bande ou le matériau réduit la vitesse réelle.
● Variation du diamètre effectif : un rouleau en caoutchouc peut se déformer sous pression.
● Épaisseur du matériau : dans les applications d’enroulement et de déroulement, le rayon effectif varie avec le diamètre de la bobine.
● Épaisseur de la bande : une bande transporteuse peut augmenter légèrement le rayon de fonctionnement réel.
● Erreur de mesure du diamètre : la vitesse linéaire étant proportionnelle au diamètre, toute erreur de diamètre affecte directement le résultat.
● Variation des RPM : la charge, la régulation du moteur ou l’état mécanique peuvent faire varier la vitesse de rotation.
Pour la conception et les estimations, le calcul théorique est utile. Lorsque la précision est importante, il est préférable de vérifier la vitesse réelle par mesure directe.
Peut-on calculer directement la vitesse d’un système d’enroulement à partir des RPM ?
Une attention particulière est nécessaire.
Avec un rouleau de diamètre fixe, la conversion est relativement simple.
En revanche, dans les enrouleurs, dérouleurs, tourets de câble, bobines de papier, films et équipements textiles, le diamètre effectif varie continuellement.
À 100 RPM constants :
● Un petit diamètre de bobine produit une vitesse linéaire plus faible.
● Lorsque le diamètre augmente, la vitesse linéaire augmente même si les RPM restent constants.
Pour maintenir une vitesse linéaire constante, le système de commande doit généralement ajuster les RPM en fonction du diamètre réel de la bobine.
Un diamètre fixe ne doit donc pas être utilisé pour l’ensemble du calcul lorsque le diamètre effectif varie pendant le fonctionnement.
Comment calculer les RPM à partir de la vitesse linéaire ?
La formule peut être inversée :
n = v ÷ (π × D)
où :
● n = vitesse de rotation en RPM.
● v = vitesse linéaire en m/min.
● D = diamètre en m.
Exemple : un convoyeur doit fonctionner à 60 m/min avec un tambour moteur de 150 mm de diamètre.
150 mm = 0,15 m
n = 60 ÷ (3,1416 × 0,15)
n ≈ 127,3 RPM
Sans tenir compte du glissement et des autres pertes, le tambour doit donc tourner à environ 127 RPM.
Ce calcul est notamment utilisé pour le dimensionnement des convoyeurs, le choix des rapports de réduction et le réglage des vitesses de production.
Comment utiliser un tachymètre pour déterminer la vitesse linéaire ?

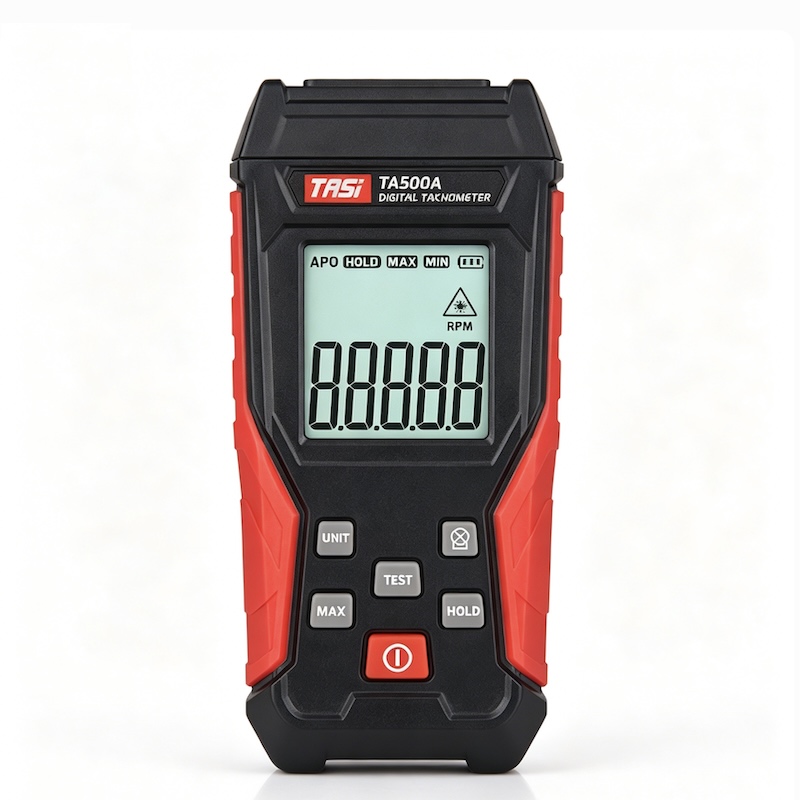

Les tachymètres numériques existent principalement en versions sans contact et avec contact.

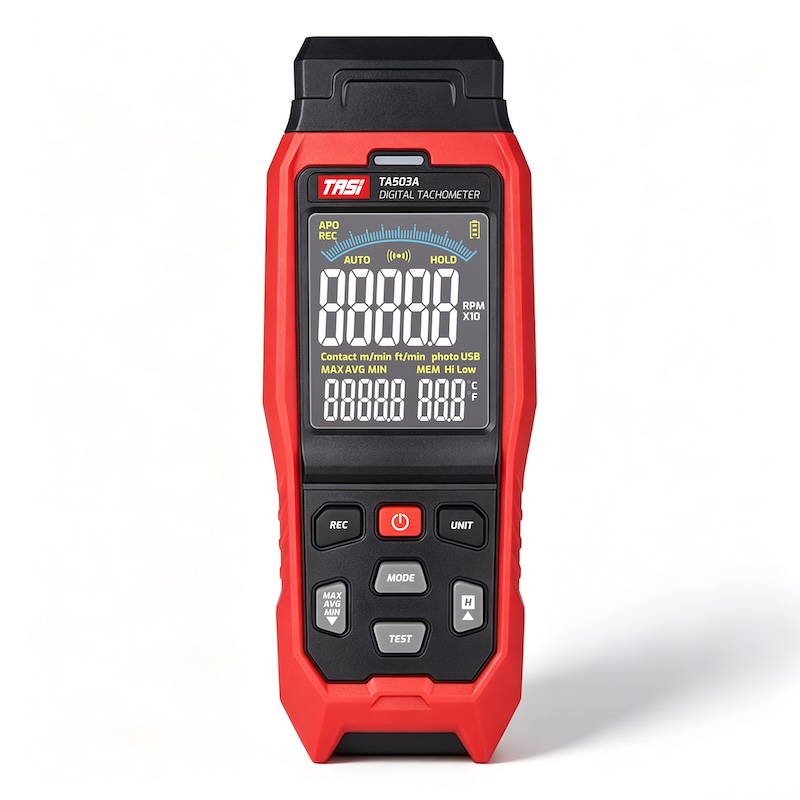

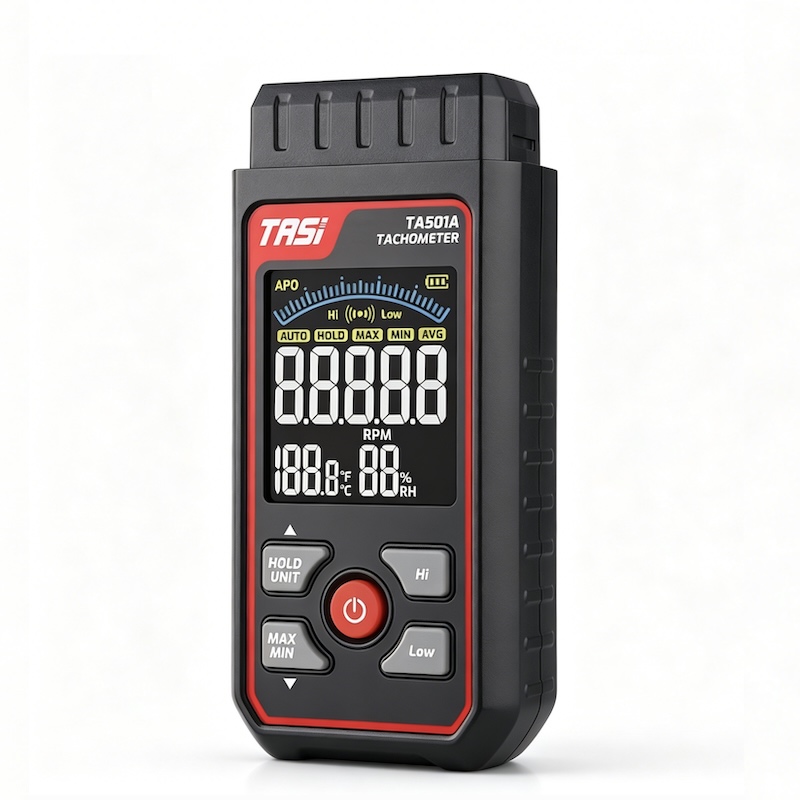

Un tachymètre sans contact mesure la vitesse de rotation par méthode optique ou laser. Si l’appareil affiche uniquement les RPM, la vitesse linéaire peut être calculée à partir des RPM mesurés et du diamètre effectif.

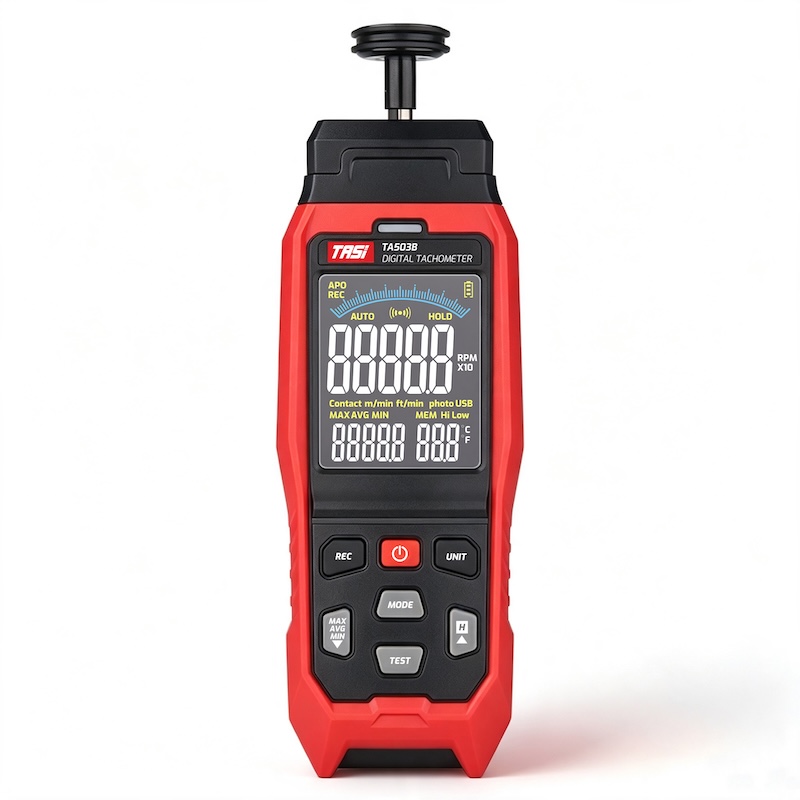

Un tachymètre avec contact mesure la vitesse par contact mécanique. Certains modèles peuvent également mesurer directement la vitesse de surface à l’aide d’une roue de mesure appropriée et afficher des valeurs en m/min ou m/s.
En pratique :
● Pour les arbres moteurs, ventilateurs et éléments rotatifs, une mesure des RPM est généralement suffisante.
● Si le diamètre du rouleau est connu, la vitesse linéaire peut être calculée.
● Pour les bandes transporteuses, le papier, les films, les câbles et autres matériaux en mouvement, une mesure directe de la vitesse linéaire peut être plus représentative.
● En présence d’un glissement important, les RPM de l’arbre d’entraînement ne correspondent pas nécessairement à la vitesse réelle du matériau.
Quelles unités faut-il vérifier lors de la conversion ?
Les erreurs d’unité figurent parmi les causes les plus fréquentes d’erreur de calcul.
Si le diamètre est exprimé en mètres :
v = π × D × RPM
le résultat est directement obtenu en m/min.
Si le diamètre est exprimé en millimètres :
v = π × D × RPM ÷ 1000
avec D en mm et v en m/min.
Exemple :
D = 50 mm
n = 1 000 RPM
v = 3,1416 × 50 × 1 000 ÷ 1000
v ≈ 157,08 m/min
Avant tout calcul, vérifier :
● Si le diamètre est exprimé en mm, cm ou m.
● Si le résultat souhaité est en m/min ou en m/s.
● Si la vitesse de rotation est bien donnée en RPM.
● Si le diamètre utilisé est nominal ou correspond au diamètre effectif réel.
FAQ
Peut-on convertir directement les RPM en m/min ?
Non. Le diamètre, le rayon, la circonférence ou la distance parcourue par tour doit également être connu.
À combien de m/min correspondent 1 000 RPM ?
Il n’existe pas de valeur unique. Une roue de 50 mm à 1 000 RPM atteint théoriquement environ 157,1 m/min, tandis qu’une roue de 100 mm atteint environ 314,2 m/min.
Une augmentation des RPM entraîne-t-elle toujours une augmentation de la vitesse linéaire ?
Oui, si le diamètre effectif reste constant. Pour des éléments de diamètres différents, les RPM seuls ne permettent pas de comparer les vitesses linéaires.
Faut-il utiliser le rayon ou le diamètre ?
La formule courante v = π × D × n utilise le diamètre D. Avec le rayon r, la formule équivalente est v = 2 × π × r × n.
Pourquoi la vitesse réelle d’un convoyeur diffère-t-elle de la valeur calculée ?
Les causes possibles comprennent le glissement, les tolérances de diamètre, l’épaisseur de la bande, la déformation du rouleau et les variations de RPM. Une mesure directe peut être préférable pour connaître la vitesse réelle.
Un tachymètre sans contact peut-il mesurer directement des m/min ?
Cela dépend du modèle. De nombreux tachymètres sans contact mesurent principalement les RPM ; la vitesse linéaire doit ensuite être calculée à partir du diamètre. Certains appareils proposent néanmoins une fonction de conversion.
Conclusion
Les RPM et la vitesse linéaire décrivent deux aspects différents d’un mouvement. Les RPM correspondent au nombre de tours par minute, tandis que la vitesse linéaire indique la distance parcourue par une surface ou un matériau pendant une durée donnée.
Pour un rouleau, un tambour ou une roue de diamètre fixe :
Vitesse linéaire = π × diamètre effectif × RPM
Avec un diamètre exprimé en mètres, le résultat est obtenu en m/min. Pour obtenir des m/s, il suffit de diviser par 60.
En conditions réelles, il convient également de tenir compte du diamètre effectif, de l’épaisseur de la bande ou du matériau, de la déformation du rouleau et du glissement mécanique. Le calcul à partir des RPM est particulièrement utile pour les systèmes à diamètre fixe et les estimations techniques, tandis qu’une mesure directe est généralement plus représentative en présence de glissement ou de variations du diamètre d’enroulement.
