Introduction

La vitesse de rotation constitue un paramètre important pour évaluer le fonctionnement des moteurs, ventilateurs, pompes, machines-outils, convoyeurs et autres équipements mécaniques rotatifs. Une vitesse trop élevée, trop faible ou instable peut réduire les performances de l’équipement, perturber le procédé ou révéler une anomalie au niveau de la transmission, de la charge ou des composants mécaniques.

Le tachymètre numérique est un instrument électronique conçu spécifiquement pour mesurer la vitesse de rotation. Par rapport aux méthodes mécaniques traditionnelles, il offre une lecture numérique directe, une mesure rapide et une utilisation pratique, ce qui le rend adapté aux opérations de mise en service, de contrôle et de maintenance.

Selon l’application, la mesure peut être réalisée sans contact à l’aide d’un capteur photoélectrique ou par contact mécanique direct. Connaître les caractéristiques de ces deux méthodes permet de choisir la solution la plus adaptée.

Points essentiels

● Un tachymètre numérique mesure principalement la vitesse de rotation, généralement exprimée en tr/min ou RPM.
● Les principaux types sont les tachymètres sans contact, à contact et les modèles combinant les deux méthodes.
● Les modèles sans contact utilisent généralement une détection photoélectrique basée sur la réflexion d’un repère.
● Les tachymètres à contact utilisent un embout ou une roue de mesure en contact direct avec l’objet en mouvement.
● La plage de mesure, la précision, la résolution, la distance de détection et le principe de mesure sont des critères de sélection importants.
● La qualité du repère réfléchissant, la stabilité du positionnement et le choix des accessoires influencent directement la fiabilité des résultats.

Qu’est-ce qu’un tachymètre numérique ?

Un tachymètre numérique est un instrument qui convertit un mouvement de rotation en signaux électriques puis affiche numériquement la vitesse calculée. Il est notamment utilisé pour contrôler les moteurs, arbres, ventilateurs, poulies et broches de machines.

La vitesse de rotation est généralement exprimée en RPM (Revolutions Per Minute) ou en tours par minute, abrégé tr/min.

Par exemple, si l’arbre d’un moteur effectue 1 500 tours en une minute, sa vitesse est de :

1 500 tr/min

Le tachymètre détecte le nombre de rotations ou d’impulsions pendant un intervalle de temps défini, traite les signaux puis calcule la vitesse correspondante.

Certains modèles à contact ou combinés peuvent également mesurer une vitesse linéaire à l’aide d’une roue de mesure, par exemple sur des convoyeurs, câbles, rouleaux ou autres surfaces en mouvement.

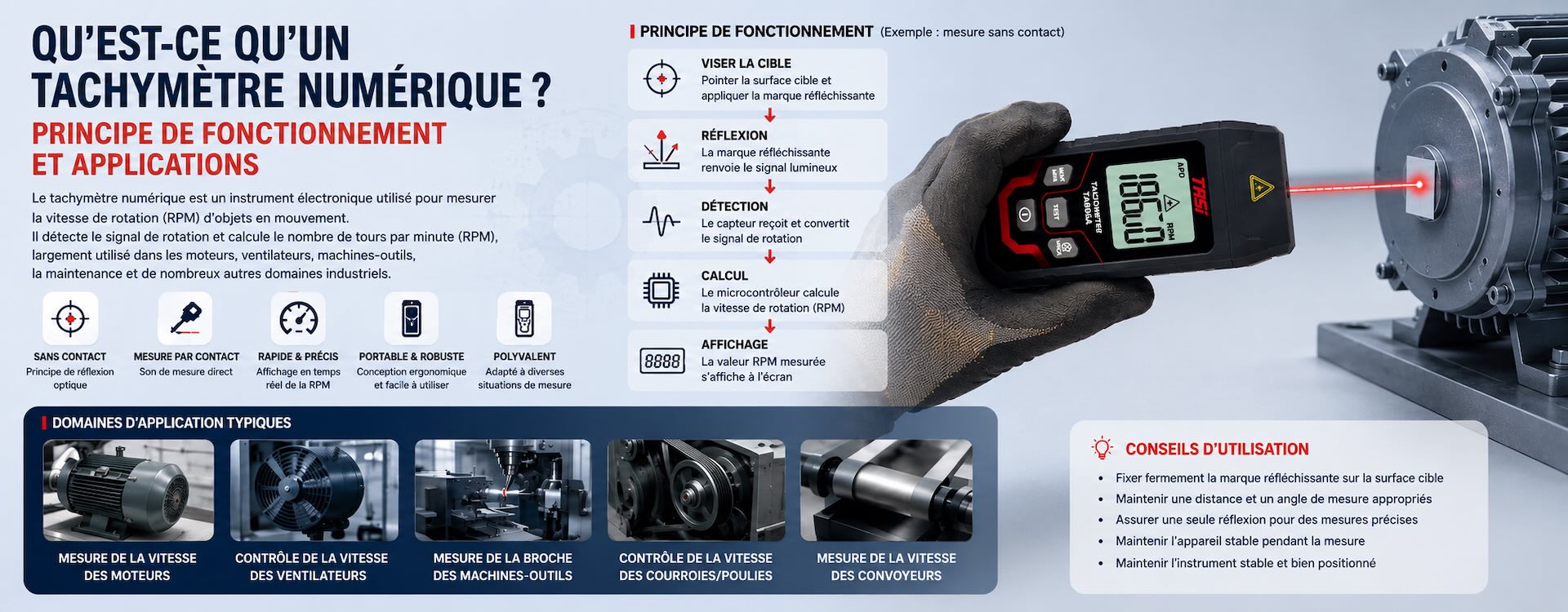

Comment fonctionne un tachymètre numérique ?

Le principe fondamental consiste à déterminer le nombre de rotations effectuées pendant une période donnée, puis à convertir cette valeur en vitesse de rotation par minute.

L’appareil détecte tout d’abord le mouvement grâce à un capteur photoélectrique ou à un mécanisme de contact. Chaque rotation définie produit un signal. L’électronique interne compte et traite ces signaux, puis un microprocesseur calcule la vitesse.

Le processus peut être résumé comme suit :

● Détecter le mouvement de rotation ;
● Convertir le mouvement en impulsions électriques ;
● Compter les impulsions pendant un intervalle déterminé ;
● Calculer la vitesse de rotation ;
● Afficher le résultat en tr/min, RPM ou dans une autre unité sélectionnée.

La méthode utilisée pour détecter les impulsions distingue principalement les tachymètres sans contact des tachymètres à contact.

Comment fonctionne un tachymètre numérique sans contact ?

Un tachymètre numérique sans contact est également couramment appelé tachymètre photoélectrique ou tachymètre laser.

Avant la mesure, un repère réfléchissant est généralement placé sur la surface rotative. L’appareil dirige un faisceau optique vers la cible. Chaque fois que le repère réfléchissant traverse la zone de détection, le capteur photoélectrique reçoit un signal lumineux réfléchi plus intense.

Lorsqu’un seul repère est utilisé, une rotation complète correspond normalement à une impulsion valide. L’appareil compte ces impulsions pendant un intervalle connu pour calculer la vitesse.

Par exemple :

● Un repère réfléchissant est placé sur l’arbre ;
● Chaque rotation complète produit un signal réfléchi ;
● L’appareil compte continuellement les signaux détectés ;
● Le processeur interne convertit ce nombre en tr/min.

L’absence de contact mécanique rend cette méthode particulièrement adaptée aux moteurs, ventilateurs, broches de machines et autres équipements tournant à grande vitesse.

Comment fonctionne un tachymètre à contact ?

Un tachymètre à contact doit être placé directement contre l’élément rotatif.

Pour mesurer un arbre, un embout approprié est appliqué sur son extrémité ou sur un point de mesure prévu. La rotation de l’arbre entraîne l’axe de mesure du tachymètre. Un capteur interne détecte cette rotation, puis l’électronique calcule la vitesse.

Différents accessoires peuvent être utilisés selon l’application.

● Les embouts coniques ou concaves sont couramment employés pour mesurer la vitesse des extrémités d’arbre ;
● Une roue de mesure permet de déterminer la vitesse linéaire de convoyeurs, câbles, papier, rouleaux et autres surfaces mobiles.

Comme la mesure implique un contact mécanique direct, l’alignement, la pression appliquée et les conditions de sécurité doivent être maîtrisés.

Quels sont les principaux types de tachymètres numériques ?

Les tachymètres numériques peuvent généralement être classés en trois catégories.

● Tachymètres sans contact : Ils utilisent une détection optique ou photoélectrique, souvent avec une visée laser, sans toucher directement la pièce en rotation.
● Tachymètres à contact : Ils mesurent la rotation par contact direct avec un arbre et peuvent, selon le modèle, mesurer une vitesse linéaire avec une roue.
● Tachymètres combinés contact/sans contact : Ils intègrent les deux méthodes afin de s’adapter à différentes conditions de mesure.

Aucune méthode n’est universellement supérieure. Le choix dépend de la vitesse, de la structure de la machine, de l’accessibilité, de la sécurité et de l’objectif de mesure.

Principales caractéristiques techniques d’un tachymètre numérique

Plusieurs caractéristiques doivent être prises en compte lors du choix ou de l’utilisation d’un tachymètre.

● Plage de mesure : Indique les vitesses minimale et maximale pouvant être mesurées de manière fiable.
● Précision : Correspond à l’écart admissible entre la valeur mesurée et la valeur réelle.
● Résolution : Indique la plus petite variation de vitesse pouvant être affichée.
● Distance de détection : Pour les appareils sans contact, elle définit la distance à laquelle le repère réfléchissant peut être détecté correctement.
● Temps d’échantillonnage ou vitesse de réponse : Détermine la fréquence de mise à jour de la valeur affichée.
● Plage de vitesse linéaire : Pertinente pour les appareils à contact équipés d’une roue de mesure.
● Fonctions Hold et mémoire : Certains modèles peuvent conserver la valeur actuelle ou enregistrer les valeurs maximale, minimale ou précédente.

La plage maximale ne doit pas être le seul critère de choix. La précision, le mode de mesure et les conditions réelles d’utilisation doivent également être considérés.

Où utilise-t-on les tachymètres numériques ?

Les tachymètres numériques sont largement utilisés en maintenance industrielle, lors de la mise en service, dans la fabrication mécanique, en laboratoire et pour les contrôles de production.

Applications courantes :

● Mesure de la vitesse de moteurs CA et CC ;
● Contrôle de ventilateurs industriels et de systèmes de ventilation ;
● Mesure de pompes et d’ensembles moteur-pompe ;
● Contrôle de broches de machines-outils, meules et arbres mécaniques ;
● Contrôle de poulies, rouleaux et systèmes de transmission ;
● Mesure de la vitesse de convoyeurs et de lignes de production ;
● Vérification de la vitesse après installation ou réglage ;
● Maintenance et diagnostic d’équipements ;
● Essais en laboratoire, formation et contrôle de performances.

Pour les composants difficiles d’accès, à température élevée ou tournant rapidement, la mesure sans contact est souvent la plus pratique.

Pourquoi mesurer la vitesse de rotation ?

La vitesse de rotation est à la fois une grandeur mécanique fondamentale et un indicateur utile de l’état de fonctionnement d’un équipement.

Une différence importante entre la vitesse réelle d’un moteur et sa vitesse attendue peut par exemple être liée à la charge, à l’alimentation, à la transmission ou à un dysfonctionnement. La vitesse d’un ventilateur influence le débit d’air, tandis que celle d’un convoyeur peut affecter directement la cadence de production.

Une mesure régulière permet notamment de :

● Vérifier que l’équipement atteint sa vitesse de fonctionnement prévue ;
● Comparer le comportement de moteurs, ventilateurs et autres machines rotatives ;
● Détecter des anomalies sur les courroies, accouplements et transmissions ;
● Suivre l’évolution des performances d’un équipement ;
● Vérifier les performances après installation ou maintenance ;
● Fournir des données utiles au diagnostic et à la maintenance.

La vitesse ne constitue toutefois qu’un paramètre de diagnostic. Pour une analyse complète, elle peut être combinée avec des mesures de vibrations, de température, de courant, de bruit ou d’autres données de fonctionnement.

Comment utiliser un tachymètre sans contact ?

Une mesure sans contact nécessite généralement l’utilisation d’un repère réfléchissant.

Procédure type :

● Arrêter l’équipement et garantir des conditions d’accès sûres ;
● Nettoyer la zone destinée au repère réfléchissant ;
● Poser un repère adapté sur l’arbre, la poulie ou la pièce rotative ;
● Redémarrer la machine et attendre la stabilisation de son fonctionnement ;
● Sélectionner le mode de mesure sans contact ;
● Orienter le faisceau de détection vers la trajectoire du repère ;
● Maintenir l’appareil stable jusqu’à stabilisation de l’affichage ;
● Relever la valeur.

Il est généralement recommandé de n’utiliser qu’un seul repère réfléchissant sur une même circonférence. Plusieurs zones réfléchissantes peuvent produire plusieurs impulsions par tour et entraîner une valeur affichée trop élevée.

Comment utiliser un tachymètre à contact ?

Pour une mesure par contact, il convient de choisir l’accessoire correspondant à la pièce mesurée.

Lors de la mesure d’un arbre, l’axe du tachymètre doit être aligné aussi précisément que possible avec l’axe de rotation. Appliquer ensuite une pression légère et constante, puis relever la valeur lorsque l’affichage est stable.

Pour les convoyeurs ou autres surfaces en translation, une roue de mesure adaptée peut être utilisée.

Une pression excessive peut introduire une résistance mécanique et influencer la mesure, tandis qu’une pression insuffisante peut provoquer un glissement. Un contact stable et approprié est donc essentiel.

Quels facteurs peuvent affecter la précision de mesure ?

Même si les tachymètres numériques sont faciles à utiliser, les conditions sur site peuvent influencer les résultats.

Pour la mesure sans contact, les principaux facteurs sont :

● Taille inadaptée du repère réfléchissant ;
● Présence de plusieurs zones fortement réfléchissantes ;
● Mauvais alignement du faisceau ;
● Distance de mesure en dehors de la plage spécifiée ;
● Vibrations ou mouvements excessifs de la cible ;
● Lumière ambiante intense ou réflexions complexes.

Pour la mesure par contact :

● Mauvais alignement entre l’embout et l’arbre ;
● Glissement pendant la mesure ;
● Pression de contact instable ;
● Extrémité d’arbre irrégulière ;
● Contact insuffisant entre la roue et la surface mobile.

La valeur finale doit être relevée uniquement lorsque l’instrument et l’équipement sont dans des conditions de mesure stables.

Comment choisir un tachymètre numérique ?

Le choix doit être fondé sur l’application réelle plutôt que sur la seule recherche de la plage maximale la plus élevée.

● Pour les moteurs rapides, ventilateurs et broches, un modèle sans contact est généralement préférable.
● Pour les arbres accessibles et les éléments mécaniques à vitesse plus faible, un modèle à contact peut convenir.
● Si la mesure doit couvrir à la fois les tr/min et une vitesse linéaire, choisir un modèle compatible avec une roue de mesure.
● Pour des applications variées, un tachymètre combiné contact/sans contact offre davantage de flexibilité.
● Choisir une plage couvrant la vitesse normale de l’équipement avec une marge suffisante.
● Lorsque la qualité de mesure est importante, considérer la précision, la résolution et la stabilité de lecture en plus de la plage maximale.
● Pour la maintenance sur site, les fonctions Hold, Min/Max, rétroéclairage et la portabilité peuvent également être utiles.

Dans de nombreuses applications, le choix du principe de mesure approprié est plus important que la recherche des spécifications maximales.

Quelles précautions prendre lors de l’utilisation d’un tachymètre numérique ?

La mesure de vitesse est souvent réalisée sur des machines en fonctionnement. La sécurité doit donc être considérée au même niveau que les performances de mesure.

● Pour les pièces tournant à grande vitesse, privilégier la mesure sans contact lorsque cela est possible.
● Arrêter complètement l’équipement avant de poser un repère réfléchissant.
● Ne jamais approcher les mains d’un arbre, ventilateur, poulie ou courroie en rotation.
● Lors d’une mesure par contact, maintenir vêtements, câbles et autres objets à distance des pièces rotatives.
● Utiliser un accessoire adapté à la géométrie de l’arbre.
● Vérifier le mode de mesure, l’unité et les réglages avant de commencer.
● Si la valeur affichée fluctue fortement, contrôler les conditions de mesure avant de retenir le résultat.

Toute mesure sur une machine comportant des éléments rotatifs non protégés doit être effectuée conformément aux procédures de sécurité applicables à l’équipement.

FAQ

Que signifie RPM sur un tachymètre numérique ?
RPM signifie Revolutions Per Minute, soit le nombre de tours par minute. Une valeur de 3 000 RPM correspond donc à 3 000 tours par minute.

Un tachymètre numérique doit-il toucher l’objet mesuré ?
Pas nécessairement. Un modèle sans contact mesure la rotation optiquement, tandis qu’un modèle à contact nécessite un contact mécanique direct.

Le laser d’un tachymètre laser mesure-t-il directement la vitesse ?
Sur de nombreux appareils portables, le laser sert principalement à la visée. La détection réelle de la rotation est généralement assurée par un capteur photoélectrique qui détecte la lumière réfléchie par le repère.

Pourquoi faut-il utiliser un ruban réfléchissant ?
Le repère réfléchissant produit un signal optique périodique clairement identifiable, permettant au capteur de détecter chaque rotation de manière fiable.

Pourquoi le tachymètre peut-il afficher une valeur supérieure à la vitesse réelle ?
Une cause fréquente est la présence de plusieurs zones réfléchissantes sur la même circonférence. Si deux impulsions sont détectées à chaque tour, la valeur affichée peut être environ deux fois supérieure à la vitesse réelle.

Un tachymètre numérique peut-il mesurer la vitesse d’un convoyeur ?
Certains modèles à contact ou combinés peuvent mesurer la vitesse linéaire d’un convoyeur, d’un câble ou d’un matériau similaire à l’aide d’une roue de mesure.

Quel modèle est préférable : avec ou sans contact ?
Cela dépend de l’application. Les modèles sans contact conviennent particulièrement aux pièces rapides, dangereuses ou difficiles d’accès. Les modèles à contact sont adaptés aux arbres accessibles et aux mesures de vitesse linéaire.

Conclusion

Le tachymètre numérique est un instrument couramment utilisé pour mesurer la vitesse de rotation des machines et composants mécaniques. Il convertit le mouvement rotatif en signaux électriques et affiche numériquement le résultat, généralement en tr/min ou RPM.

Les deux principaux principes sont la mesure sans contact et la mesure par contact. Les modèles sans contact utilisent une détection photoélectrique et conviennent notamment aux équipements rapides ou difficiles d’accès. Les modèles à contact sont directement couplés à l’arbre et certains peuvent également mesurer une vitesse linéaire à l’aide d’une roue.

Pour obtenir des résultats fiables, il convient de tenir compte de la plage de vitesse, de la structure de la machine, des conditions de sécurité et de l’objectif de mesure. Un repère réfléchissant correctement positionné, une distance de détection adaptée, un bon alignement et des accessoires appropriés contribuent à améliorer à la fois la fiabilité de la mesure et la sécurité de l’intervention.
