Introduction

Dans les caractéristiques techniques d’un tachymètre numérique, on rencontre fréquemment les termes « plage de mesure », « RPM Range » ou des valeurs telles que « 10–99 999 tr/min ». Cette donnée indique l’intervalle de vitesse de rotation dans lequel l’instrument est conçu pour fonctionner correctement et constitue un critère essentiel pour déterminer son adéquation à une machine donnée.

Une plage plus étendue n’est pas nécessairement préférable. L’essentiel est que la vitesse réelle de l’équipement se situe dans la plage spécifiée, tout en tenant compte de la précision, de la résolution, de la méthode de mesure et des conditions d’utilisation.

Points essentiels

● La plage de mesure d’un tachymètre correspond généralement à l’intervalle compris entre la vitesse minimale et la vitesse maximale mesurables.
● La vitesse de rotation est généralement exprimée en tr/min ou RPM.
● Les tachymètres avec et sans contact peuvent présenter des plages différentes en raison de leurs principes de mesure.
● La plage de mesure, la précision et la résolution sont trois caractéristiques distinctes.
● La plage choisie doit couvrir les vitesses minimale, nominale et maximale de l’équipement.
● Une vitesse située dans la plage spécifiée ne garantit pas à elle seule une mesure stable dans toutes les conditions.

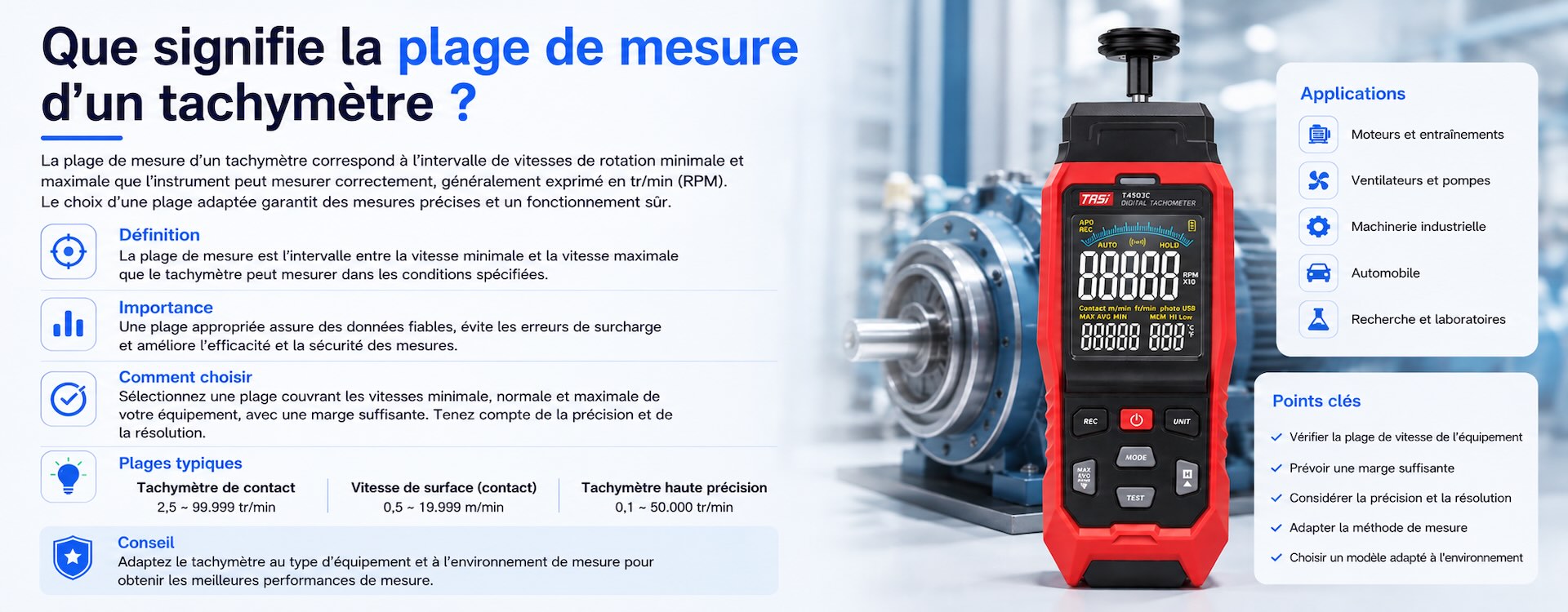

Qu’est-ce que la plage de mesure d’un tachymètre ?

La plage de mesure correspond à l’intervalle compris entre la plus faible et la plus grande vitesse de rotation que l’instrument peut mesurer dans les conditions spécifiées.

Par exemple :

● Plage de mesure : 10–99 999 RPM

Cette spécification signifie que, selon la méthode et les conditions d’utilisation prévues par le fabricant, le tachymètre peut mesurer des vitesses comprises entre 10 et 99 999 tours par minute.

Dans cet exemple :

● 10 RPM correspond à la limite inférieure ;
● 99 999 RPM correspond à la limite supérieure ;
● RPM signifie « Revolutions Per Minute », soit tours par minute.

En dessous de la limite inférieure, le tachymètre peut ne plus détecter correctement le signal de rotation. Au-dessus de la limite supérieure, le signal peut dépasser les capacités de traitement de l’instrument, entraînant l’absence de lecture, une valeur instable ou des performances hors spécifications.

Comment interpréter une plage de mesure en RPM ?

Le RPM, ou tour par minute, est l’unité la plus couramment utilisée pour exprimer une vitesse de rotation.

Par exemple :

● 60 RPM correspondent à 60 tours par minute ;
● 1 500 RPM correspondent à 1 500 tours par minute ;
● 10 000 RPM correspondent à 10 000 tours par minute.

Un tachymètre spécifié pour « 100–30 000 RPM » est donc conçu pour mesurer des vitesses comprises entre 100 et 30 000 tours par minute.

La plage de mesure indique uniquement les limites basse et haute de mesure. Elle ne signifie pas que la résolution, le temps de réponse ou les performances de mesure sont identiques sur toute la plage. Ces caractéristiques doivent être examinées séparément dans la documentation technique.

Pourquoi existe-t-il une vitesse minimale mesurable ?

La vitesse maximale attire souvent davantage l’attention, mais la limite inférieure est tout aussi importante dans certaines applications.

Un tachymètre calcule la vitesse de rotation à partir de signaux périodiques générés par le mouvement. À très faible vitesse, l’intervalle de temps entre deux signaux successifs augmente. L’instrument a donc besoin de davantage de temps pour recueillir suffisamment d’informations et calculer la vitesse.

Avec un tachymètre optique ou laser sans contact, par exemple, une bande réfléchissante peut générer une impulsion valide à chaque tour. Lorsque la rotation est lente, l’intervalle entre deux impulsions devient plus long.

Cela peut entraîner :

● Un temps d’attente plus long avant l’affichage d’une valeur ;
● Une actualisation plus lente de l’écran ;
● Une valeur plus fluctuante ;
● L’impossibilité d’effectuer une mesure sous la limite minimale spécifiée.

Pour les machines tournant très lentement, il est donc essentiel de vérifier la limite inférieure du tachymètre.

Pourquoi existe-t-il une vitesse maximale mesurable ?

Lorsque la vitesse de rotation augmente, le nombre de signaux à détecter et à traiter par unité de temps augmente également.

Dans un tachymètre sans contact, par exemple, une cible réfléchissante génère des impulsions optiques périodiques. À très grande vitesse, le capteur et l’électronique interne doivent être suffisamment rapides pour distinguer chaque impulsion et déterminer correctement leur fréquence.

Si la vitesse dépasse la limite maximale spécifiée, plusieurs problèmes peuvent apparaître :

● Valeurs instables ;
● Affichage incorrect ;
● Perte de détection du signal ;
● Mesure en dehors des performances garanties de l’instrument.

Pour les moteurs à grande vitesse, broches de machines-outils, turbines, centrifugeuses et autres équipements similaires, la limite maximale en RPM constitue donc un critère de sélection important.

Quelle différence entre les plages de mesure des tachymètres avec et sans contact ?

Les tachymètres avec contact et sans contact reposent sur des méthodes de mesure différentes, ce qui peut entraîner des plages de mesure différentes.

Un tachymètre sans contact utilise généralement une détection optique ou laser d’une marque réfléchissante placée sur la pièce en rotation. Comme aucun contact mécanique n’est nécessaire, cette méthode est souvent adaptée aux vitesses élevées.

Un tachymètre avec contact nécessite qu’un embout touche directement l’arbre en rotation ou qu’une roue de mesure soit appliquée sur une surface en mouvement. La vitesse maximale admissible peut alors dépendre non seulement du capteur interne, mais également des limites mécaniques de l’embout et des accessoires.

En pratique :

● La mesure sans contact est souvent préférable pour les pièces tournant à grande vitesse ;
● Un tachymètre avec contact peut convenir aux arbres tournant lentement et facilement accessibles ;
● Un modèle équipé d’une roue peut également mesurer la vitesse linéaire de bandes transporteuses, courroies ou autres surfaces mobiles.

La plage réelle doit toujours être vérifiée dans les caractéristiques du modèle concerné.

Quelle différence entre plage de mesure et précision ?

La plage de mesure et la précision décrivent deux caractéristiques différentes.

La plage de mesure répond à la question :

« Quelles vitesses minimale et maximale cet instrument peut-il mesurer ? »

La précision répond à la question :

« Dans quelle mesure la valeur indiquée peut-elle s’écarter de la valeur réelle dans des conditions spécifiées ? »

Un tachymètre offrant une plage très étendue n’est donc pas nécessairement plus précis qu’un modèle à plage plus limitée.

Un appareil pouvant mesurer jusqu’à 99 999 RPM n’est pas automatiquement plus précis qu’un modèle limité à 30 000 RPM. Ces deux paramètres doivent être évalués indépendamment.

Quelle différence entre plage de mesure et résolution ?

La résolution désigne la plus petite variation de valeur que l’instrument peut afficher ou distinguer. La plage de mesure désigne l’ensemble de l’intervalle mesurable.

Par exemple, une résolution de 0,1 RPM signifie que l’affichage peut évoluer par pas de 0,1 RPM dans la plage concernée.

Une plage de 10–99 999 RPM décrit quant à elle l’ensemble des vitesses que l’instrument peut couvrir.

Ainsi :

● La plage de mesure indique quelles vitesses peuvent être mesurées ;
● La résolution indique avec quelle finesse la valeur peut être affichée ;
● La précision indique à quel point le résultat peut être proche de la valeur réelle.

Ces trois caractéristiques doivent être considérées séparément lors du choix d’un tachymètre numérique.

Une plage plus large est-elle toujours préférable ?

Non.

Une plage étendue permet de couvrir davantage de machines et peut être intéressante pour la maintenance générale ou l’utilisation sur plusieurs équipements. Elle ne constitue cependant pas à elle seule un indicateur de performance.

Si un moteur fonctionne normalement à environ 1 450 RPM, le fait qu’un tachymètre puisse mesurer jusqu’à 100 000 RPM ne rendra pas automatiquement la mesure à 1 450 RPM plus précise.

Il est plus important de vérifier :

● Que la plage couvre réellement les vitesses de l’équipement ;
● Que la précision est adaptée à la plage utilisée ;
● Que la résolution convient au niveau de détail recherché ;
● Que la méthode de mesure correspond à l’application ;
● Que le signal de rotation peut être détecté de manière stable.

Une plage adaptée à l’application est généralement plus importante qu’une limite maximale particulièrement élevée.

Comment choisir une plage de mesure adaptée à une machine ?

Avant de sélectionner un tachymètre, il convient de connaître les vitesses minimale, normale et maximale de la machine.

Un moteur peut, par exemple, fonctionner normalement à environ 1 500 RPM, tout en évoluant entre 500 et 3 000 RPM selon les phases de démarrage, le réglage de vitesse ou la charge. Le tachymètre doit donc au minimum couvrir cet intervalle réel.

Lors de la sélection :

● Vérifier la vitesse nominale sur la plaque signalétique, la documentation ou le système de commande ;
● Identifier la vitesse minimale en fonctionnement régulé ;
● Vérifier la vitesse maximale autorisée ;
● Prévoir une marge raisonnable ;
● Pour les équipements rapides, vérifier attentivement la limite maximale ;
● Pour les équipements lents, vérifier attentivement la limite minimale.

Si le même appareil est destiné à plusieurs machines, sa plage doit couvrir l’ensemble des vitesses concernées.

Pourquoi une mesure peut-elle échouer alors que la vitesse se situe dans la plage spécifiée ?

Une vitesse située dans la plage nominale ne garantit pas automatiquement une lecture correcte dans toutes les conditions.

Pour un tachymètre sans contact, les facteurs suivants peuvent intervenir :

● Position incorrecte de la bande réfléchissante ;
● Surface réfléchissante trop petite ou sale ;
● Distance de mesure hors des limites spécifiées ;
● Faisceau ne restant pas correctement aligné sur la cible ;
● Lumière ambiante intense ;
● Présence de plusieurs surfaces fortement réfléchissantes sur la pièce tournante.

Pour un tachymètre avec contact :

● Contact instable entre l’embout et l’arbre ;
● Pression de contact trop faible ou trop élevée ;
● Glissement de l’embout ou de la roue de mesure ;
● Surface de l’arbre inadaptée ;
● Mauvais alignement par rapport à l’axe de rotation.

La plage de mesure n’est donc qu’un des critères permettant d’obtenir une mesure fiable.

Quels autres critères faut-il examiner en plus de la plage de mesure ?

En complément de la plage RPM, il est recommandé de considérer :

● Précision : définit l’erreur de mesure admissible dans des conditions spécifiées ;
● Résolution : définit la plus petite variation affichable ;
● Méthode de mesure : avec ou sans contact selon l’application ;
● Distance de mesure : particulièrement importante pour les tachymètres sans contact ;
● Mesure de vitesse linéaire : nécessaire pour les mesures en m/min, ft/min ou unités similaires ;
● Fonction Data Hold : utile lorsque l’écran est difficile à lire pendant la mesure ;
● Enregistrement des valeurs maximale et minimale : utile pour observer les variations de vitesse ;
● Conditions d’utilisation : espace disponible, position des pièces tournantes, éclairage ambiant et sécurité de l’opérateur.

En maintenance industrielle et en contrôle de machines, l’application complète doit être prise en compte plutôt qu’un seul paramètre.

FAQ

Quelle unité est généralement utilisée pour la plage d’un tachymètre ?
Le RPM, ou tour par minute, est l’unité la plus courante. Certains tachymètres avec contact peuvent également mesurer une vitesse linéaire en m/min, ft/min ou unités similaires.

La plage indiquée comprend-elle les valeurs minimale et maximale ?
La plage publiée correspond généralement à l’intervalle de fonctionnement spécifié. Les conditions exactes aux limites doivent être vérifiées dans les caractéristiques techniques du fabricant.

Une plage plus large signifie-t-elle une meilleure précision ?
Non. La plage de mesure et la précision sont deux caractéristiques indépendantes.

Peut-on mesurer au-delà de la vitesse maximale spécifiée ?
Il ne faut pas compter sur une telle mesure. Au-delà de la plage spécifiée, la détection peut devenir incorrecte et les performances annoncées ne sont plus garanties.

Que se passe-t-il sous la vitesse minimale ?
L’affichage peut se mettre à jour plus lentement, devenir instable ou ne fournir aucune valeur valide. Les applications à très faible vitesse nécessitent un tachymètre adapté.

Pour un moteur de 3 000 RPM, faut-il un tachymètre allant jusqu’à 100 000 RPM ?
Généralement non. Il suffit que l’instrument couvre les vitesses réelles de fonctionnement tout en offrant une précision, une résolution et une méthode de mesure adaptées.

Les tachymètres sans contact ont-ils toujours une plage plus large ?
Non. Ils sont souvent bien adaptés aux vitesses élevées, mais les performances réelles dépendent du capteur, de l’électronique et de la conception du modèle.

Conclusion

La plage de mesure d’un tachymètre correspond aux vitesses minimale et maximale que l’instrument est conçu pour mesurer, généralement exprimées en RPM ou tr/min. Il s’agit d’un des premiers paramètres à vérifier lors du choix d’un appareil.

La plage de mesure ne suffit toutefois pas à définir les performances globales. La précision, la résolution, la méthode de mesure, les conditions d’utilisation ainsi que les vitesses minimale et maximale de la machine doivent également être prises en compte.

L’objectif n’est donc pas de rechercher systématiquement la plage RPM la plus élevée, mais de choisir un tachymètre dont la plage spécifiée couvre de manière fiable l’application réelle.
