Introduction
Les spécifications des thermomètres infrarouges indiquent souvent des valeurs telles que D:S 12:1, 30:1 ou 50:1. D:S signifie Distance-to-Spot Ratio et décrit le rapport entre la distance de mesure et le diamètre du spot mesuré.
D:S ne correspond ni à la plage de température ni directement à la précision de l’instrument. Ce paramètre caractérise principalement sa résolution optique. Il devient particulièrement important lorsqu’il faut mesurer de petits composants, des équipements éloignés ou des cibles à haute température.
Si la distance de mesure est excessive, le spot peut devenir plus grand que la cible. Le thermomètre risque alors de détecter simultanément le rayonnement infrarouge de la cible et celui des surfaces environnantes, ce qui peut modifier la température affichée.
Points essentiels
● D:S représente le rapport entre la distance de mesure (D) et le diamètre du spot (S).
● Un rapport D:S plus élevé permet généralement de mesurer une cible plus petite à distance identique.
● Lorsque la distance augmente, le diamètre du spot augmente également.
● La cible doit couvrir entièrement le spot de mesure, de préférence avec une marge suffisante.
● Le laser sert principalement à la visée et ne représente pas la zone réellement mesurée.
● D:S caractérise la résolution optique et non directement la précision de température.
Qu’est-ce que le rapport D:S ?
D:S signifie Distance-to-Spot Ratio. D correspond à la distance de mesure et S au diamètre du spot mesuré.
Concrètement, ce rapport permet d’estimer la taille de la zone détectée par le thermomètre à une distance donnée.

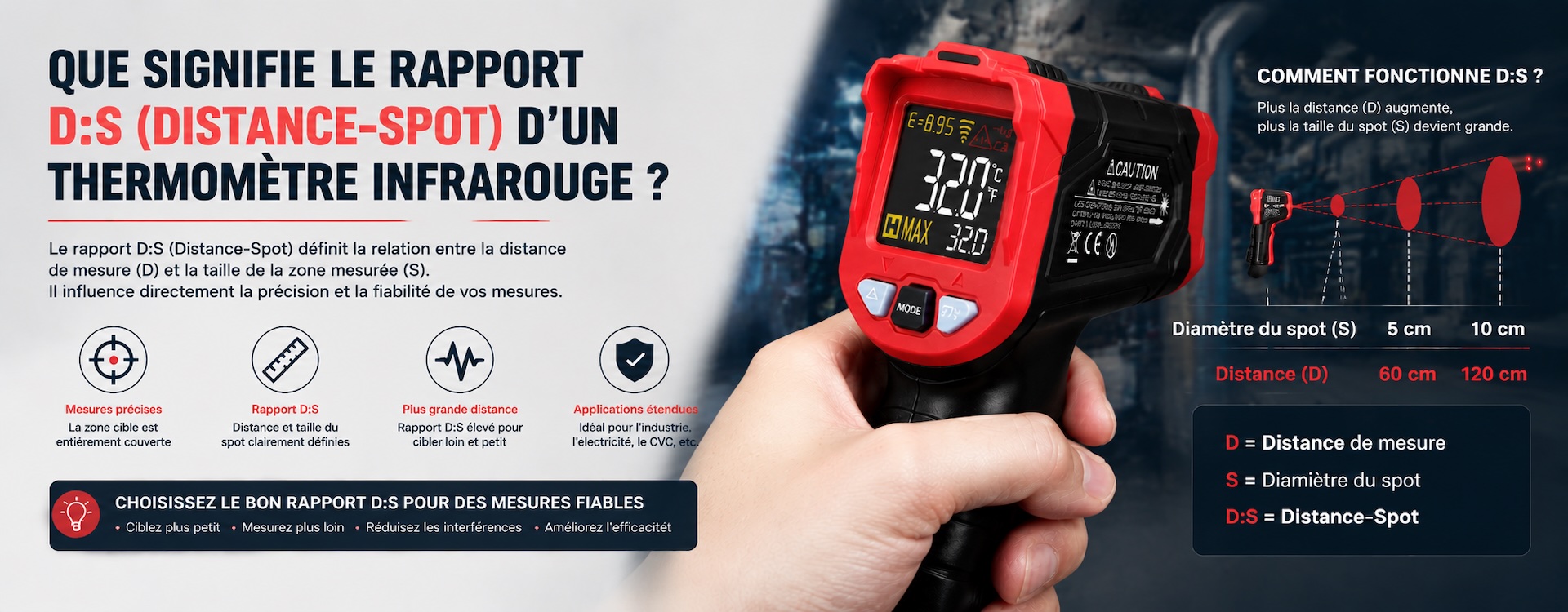

Pour un thermomètre avec un rapport D:S de 12:1 :
● À 12 cm, le diamètre théorique du spot est d’environ 1 cm.
● À 60 cm, il est d’environ 5 cm.
● À 120 cm, il est d’environ 10 cm.
Ainsi, plus le thermomètre s’éloigne de la cible, plus la zone mesurée devient grande.
Les caractéristiques optiques pouvant varier selon les modèles, les dimensions exactes doivent toujours être vérifiées dans les spécifications et le schéma optique fournis par le fabricant.
Pourquoi la taille du spot est-elle importante ?
Un thermomètre infrarouge ne mesure pas uniquement le petit point indiqué par le laser. Il capte le rayonnement infrarouge émis par une certaine zone de la surface, puis utilise cette énergie pour déterminer la température.
Cette zone est appelée spot de mesure.
Cible plus grande que le spot
Lorsque la cible couvre largement le spot, l’essentiel du rayonnement reçu par le capteur provient de la cible elle-même. La température affichée est donc plus représentative de sa surface.
Cible plus petite que le spot
Si la cible est plus petite que le spot, le thermomètre peut également détecter le rayonnement provenant de murs, d’équipements voisins, de sorties d’air ou d’autres surfaces.
Par exemple, si un composant électronique mesure 2 cm de diamètre alors que le spot atteint 5 cm à la distance choisie, la mesure peut inclure la température des zones entourant le composant.
Pour mesurer de petites cibles, il convient donc de réduire la distance ou d’utiliser un thermomètre présentant un rapport D:S plus élevé.
Comment calculer le rapport D:S ?
Pour les thermomètres dont les caractéristiques optiques suivent approximativement une relation linéaire, les formules suivantes peuvent servir de référence.
Calcul du diamètre du spot
S ≈ D ÷ rapport D:S
Avec un rapport D:S de 12:1 et une distance de 120 cm :
120 cm ÷ 12 ≈ 10 cm
Le diamètre théorique du spot est donc d’environ 10 cm.
Calcul de la distance
D ≈ S × rapport D:S
Pour une cible d’environ 5 cm mesurée avec un thermomètre D:S 20:1 :
5 cm × 20 ≈ 100 cm
La distance théorique correspondante est d’environ 100 cm.
Dans la pratique, il est préférable que la cible soit nettement plus grande que le spot théorique afin de limiter l’influence des surfaces environnantes.
Quelle différence entre 12:1, 30:1 et 50:1 ?
À une même distance, différents rapports D:S produisent des dimensions de spot différentes.
Exemple à 120 cm
● D:S 12:1 : spot théorique d’environ 10 cm.
● D:S 30:1 : environ 4 cm.
● D:S 50:1 : environ 2,4 cm.
Plus le rapport D:S est élevé, plus le spot est généralement petit à distance identique. Le thermomètre est donc mieux adapté aux cibles petites ou éloignées.
Inversement, pour une cible de taille identique, un rapport D:S plus élevé permet généralement de travailler à une plus grande distance.
Cette caractéristique est particulièrement utile pour les équipements chauds, les machines en mouvement, les installations électriques sous tension ou les zones difficiles d’accès.
Un rapport D:S plus élevé signifie-t-il une meilleure précision ?
Pas nécessairement.
D:S décrit avant tout la résolution optique du thermomètre. La précision de température dépend également du capteur infrarouge, du système optique, de l’étalonnage, du traitement du signal et des conditions de mesure.
Un modèle 50:1 n’est donc pas automatiquement plus précis qu’un modèle 12:1.
Les autres facteurs importants comprennent :
● La précision spécifiée de l’instrument.
● L’émissivité du matériau.
● Le réglage correct de l’émissivité.
● La taille et l’état de surface de la cible.
● La distance et la taille du spot.
● La température ambiante et les rayonnements réfléchis.
● La vapeur, la fumée, la poussière ou les milieux transparents.
● Les écarts importants de température entre l’appareil et son environnement.
Le rapport D:S doit donc être évalué conjointement avec la précision, l’émissivité, la plage de température et les autres caractéristiques techniques.
Quelle différence entre D:S et la visée laser ?
Cette distinction est souvent mal comprise.
La plupart des thermomètres infrarouges portables utilisent un laser pour faciliter la visée. Celui-ci indique principalement la direction ou la zone approximative vers laquelle l’appareil est orienté.
● Le point laser sert de repère de visée.
● D:S détermine approximativement la zone dont le capteur infrarouge reçoit le rayonnement.
● Le diamètre du point laser ne correspond généralement pas au diamètre du spot de mesure.
● Un laser simple indique le plus souvent la zone centrale approximative.
● Un système à double laser peut faciliter l’estimation de la zone mesurée selon la conception de l’appareil.
Le fait que le laser soit positionné sur la cible ne signifie donc pas que seul ce point est mesuré.
Pour les petites cibles, il reste indispensable de tenir compte du rapport D:S et de la distance.
Comment choisir le rapport D:S adapté ?
Les deux critères principaux sont la taille de la cible et la distance réelle de travail.
Grande cible à courte distance
Pour des sorties d’air de climatisation, de grands carters de machines, des murs ou des surfaces importantes, un rapport D:S très élevé est généralement inutile.
Maintenance industrielle courante
Pour des moteurs, paliers, équipements de distribution électrique ou composants HVAC/CVC, un rapport D:S intermédiaire offre généralement un bon compromis entre distance et taille du spot.
Petite cible à plus grande distance
Pour de petits composants électriques, des conduites, des points de connexion ou des pièces mécaniques éloignées, un rapport D:S élevé permet de conserver un spot relativement petit.
Cible chaude ou difficile d’accès
Pour les équipements chauds, les pièces mobiles ou les situations nécessitant une distance de sécurité, un rapport D:S plus élevé permet de travailler plus loin. La cible doit néanmoins rester suffisamment grande pour couvrir le spot.
Le rapport D:S le plus élevé n’est donc pas systématiquement le meilleur choix. Il doit correspondre aux dimensions de la cible et à la distance de travail.
Erreurs fréquentes liées au D:S
Confondre le point laser avec le spot
Le laser sert uniquement à la visée et ne représente pas la totalité de la zone détectée.
Mesurer à une distance excessive
Plus la distance augmente, plus le spot s’élargit. Si la cible ne couvre pas entièrement cette zone, l’environnement peut influencer la mesure.
Tenir compte du D:S mais pas de la taille de la cible
Même un rapport D:S élevé ne garantit pas une mesure fiable si la cible est extrêmement petite ou trop éloignée.
Associer un rapport D:S élevé à une meilleure précision
D:S caractérise la résolution optique et non la précision de température.
Faire correspondre exactement la cible au spot théorique
Le calcul fournit une estimation. Dans la pratique, la cible doit idéalement être nettement plus grande que le spot.
Comment utiliser correctement le D:S ?
Pour obtenir des mesures fiables :
● Estimer d’abord la taille de la cible.
● Consulter le rapport D:S ou le schéma optique du thermomètre.
● Déterminer une distance adaptée à la taille de la cible.
● S’assurer que la cible est nettement plus grande que le spot.
● Réduire la distance pour les petites cibles.
● Ne pas déterminer la zone mesurée uniquement à partir du point laser.
● Régler correctement l’émissivité pour les matériaux réfléchissants ou à faible émissivité.
● Pour les mesures importantes, respecter les spécifications optiques et les instructions du fabricant.
Une bonne utilisation du rapport D:S réduit les erreurs liées à une couverture insuffisante de la cible, mais ne remplace pas un réglage correct de l’émissivité, des conditions environnementales appropriées ni une bonne technique de mesure.
FAQ
Que signifie D:S 12:1 ?
● Cela signifie que le rapport entre la distance et le diamètre théorique du spot est d’environ 12:1. À 120 cm, par exemple, le spot théorique est d’environ 10 cm. Les spécifications optiques du fabricant restent la référence.
Un rapport D:S plus élevé est-il toujours préférable ?
● Non. Il est particulièrement utile pour les petites cibles ou les mesures à longue distance. Les grandes surfaces mesurées de près ne nécessitent pas forcément un rapport élevé.
Le D:S influence-t-il la précision ?
● D:S n’est pas une spécification directe de précision. Toutefois, si le spot dépasse les dimensions de la cible, les surfaces environnantes peuvent influencer le résultat.
Le point laser correspond-il au point réellement mesuré ?
● Non. Le laser facilite la visée. Le capteur infrarouge mesure une zone.
Une distance plus courte améliore-t-elle toujours la précision ?
● Une distance plus courte réduit la taille du spot et facilite la mesure des petites cibles, mais la précision dépend également de l’émissivité, de l’instrument, de l’environnement et de l’état de surface.
Comment connaître la taille du spot à une distance donnée ?
● Le rapport D:S permet une estimation, mais le schéma optique et les spécifications du fabricant doivent être utilisés comme référence principale.
Conclusion
Le rapport D:S d’un thermomètre infrarouge décrit la relation entre la distance de mesure et le diamètre du spot. Il constitue un paramètre optique essentiel pour déterminer si une cible peut être correctement mesurée à une distance donnée.
Un rapport D:S plus élevé permet généralement d’obtenir un spot plus petit à distance identique et convient donc mieux aux petites cibles ou aux mesures éloignées. Il ne doit toutefois pas être confondu avec la précision de température.
Pour obtenir des mesures sans contact fiables, il convient de considérer ensemble la taille de la cible, la distance de mesure et le rapport D:S, tout en tenant compte de l’émissivité, des conditions environnementales et de la précision spécifiée de l’instrument.
