Introduction
Les thermomètres infrarouges sont largement utilisés dans l’inspection industrielle, la maintenance des équipements, les contrôles électriques, les systèmes HVAC, l’inspection des bâtiments ainsi que dans les applications de laboratoire. Contrairement aux thermomètres traditionnels à contact, ils ne nécessitent pas de contact direct avec l’objet mesuré. Ils détectent le rayonnement infrarouge émis par la surface de l’objet afin de calculer sa température.
● Grâce à leur rapidité de mesure, leur utilisation à distance et leur simplicité d’utilisation, les thermomètres infrarouges sont devenus des outils essentiels pour la mesure moderne de température.
● Comprendre leur principe de fonctionnement permet aux utilisateurs de choisir un appareil adapté, d’améliorer les méthodes de mesure et d’obtenir des résultats plus fiables.
Points essentiels
● Les thermomètres infrarouges mesurent la température en détectant le rayonnement infrarouge naturellement émis par les objets.
● Le détecteur infrarouge convertit l’énergie thermique reçue en signaux électriques.
● Le système électronique traite les signaux et calcule la température grâce à des algorithmes internes.
● Des facteurs tels que l’émissivité, la distance de mesure et les conditions environnementales peuvent influencer la précision.
Qu’est-ce qu’un thermomètre infrarouge ?
Un thermomètre infrarouge est un instrument de mesure de température sans contact basé sur le principe du rayonnement infrarouge. Il est également appelé thermomètre sans contact ou appareil de mesure de température infrarouge.
● Tous les objets dont la température est supérieure au zéro absolu (-273,15 °C) émettent continuellement un rayonnement infrarouge. Plus la température d’un objet est élevée, plus l’énergie infrarouge émise est généralement importante.
● Le thermomètre infrarouge collecte cette énergie grâce à un système optique, puis la convertit en valeur de température à l’aide d’un capteur et d’un système électronique de traitement.
● Contrairement aux appareils de mesure par contact, il permet de contrôler en toute sécurité des équipements chauds, des composants en mouvement, des zones difficiles d’accès ou des installations électriques.
Principe de fonctionnement d’un thermomètre infrarouge
Le principe fondamental d’un thermomètre infrarouge repose sur la relation entre le rayonnement thermique émis par un objet et sa température.
● Lorsque la température d’un objet augmente, le mouvement thermique des atomes et des molécules devient plus important, ce qui entraîne une émission accrue de rayonnement infrarouge.
● Le système optique intégré collecte le rayonnement infrarouge provenant de la cible et concentre l’énergie sur le détecteur infrarouge.
● Le détecteur transforme l’énergie infrarouge reçue en signal électrique.
● Le microprocesseur amplifie, compense et analyse le signal afin de calculer la température selon les algorithmes intégrés.
● La valeur mesurée est ensuite affichée sur l’écran de l’appareil.
Principaux composants d’un thermomètre infrarouge
Bien que les thermomètres infrarouges soient des appareils compacts, ils intègrent plusieurs composants essentiels permettant d’effectuer une mesure précise.
Système optique
● Le système optique collecte le rayonnement infrarouge émis par l’objet cible et dirige l’énergie vers le détecteur.
● Les modèles haute performance utilisent souvent des lentilles spécialement conçues afin d’améliorer la capacité de mesure à distance et de réduire les influences environnementales.
● La qualité du système optique influence directement la distance de mesure et la taille de la zone mesurée, notamment à travers le rapport distance/diamètre de spot (D:S).
Détecteur infrarouge
● Le détecteur infrarouge est l’un des composants principaux du thermomètre. Il convertit le rayonnement infrarouge invisible en signal électrique exploitable.
● Les détecteurs thermopiles sont couramment utilisés. Ils génèrent un signal proportionnel à l’énergie thermique reçue.
● La sensibilité et la stabilité du détecteur influencent directement la précision de mesure.
Système de traitement du signal
● Le signal provenant du détecteur est généralement faible et nécessite une amplification, un filtrage et une compensation thermique.
● Le microprocesseur combine les données du capteur, la température ambiante et le réglage d’émissivité afin d’améliorer la fiabilité des résultats.
Système d’affichage et de contrôle
● Après traitement, la température calculée est affichée sur l’écran de l’appareil.
● Certains modèles intègrent également des fonctions telles que le pointeur laser, l’enregistrement des données, les alarmes ou la communication Bluetooth pour faciliter les inspections sur site.
Comment un thermomètre infrarouge calcule la température
Un thermomètre infrarouge ne mesure pas directement la température. Il l’estime en analysant la quantité de rayonnement infrarouge émise par la surface de l’objet.
● L’intensité du rayonnement infrarouge émis par un objet est liée à sa température de surface.
● Après avoir reçu le signal infrarouge grâce au détecteur, l’appareil convertit l’énergie thermique en valeur de température à l’aide d’un modèle de calcul interne.
● Lors de la mesure, il est également nécessaire de prendre en compte l’émissivité du matériau cible.
● Chaque matériau possède une capacité différente à émettre un rayonnement infrarouge. Les métaux, plastiques, verres et céramiques présentent des valeurs d’émissivité différentes. Un réglage correct de l’émissivité est donc essentiel pour obtenir des mesures précises.
Influence de l’émissivité sur la mesure infrarouge
L’émissivité est l’un des paramètres les plus importants influençant la précision d’une mesure infrarouge.
● L’émissivité représente la capacité d’une surface à émettre un rayonnement infrarouge par rapport à un corps noir idéal. Sa valeur est généralement comprise entre 0,10 et 1,00.
● Les matériaux présentant une forte émissivité, comme les surfaces non métalliques ou peintes, peuvent généralement être mesurés avec une meilleure précision.
● Les surfaces métalliques lisses possèdent souvent une faible émissivité et peuvent réfléchir le rayonnement infrarouge environnant, ce qui peut provoquer des erreurs de mesure.
● Lors de la mesure de différents matériaux, il est donc nécessaire d’adapter le réglage d’émissivité aux caractéristiques de la surface.

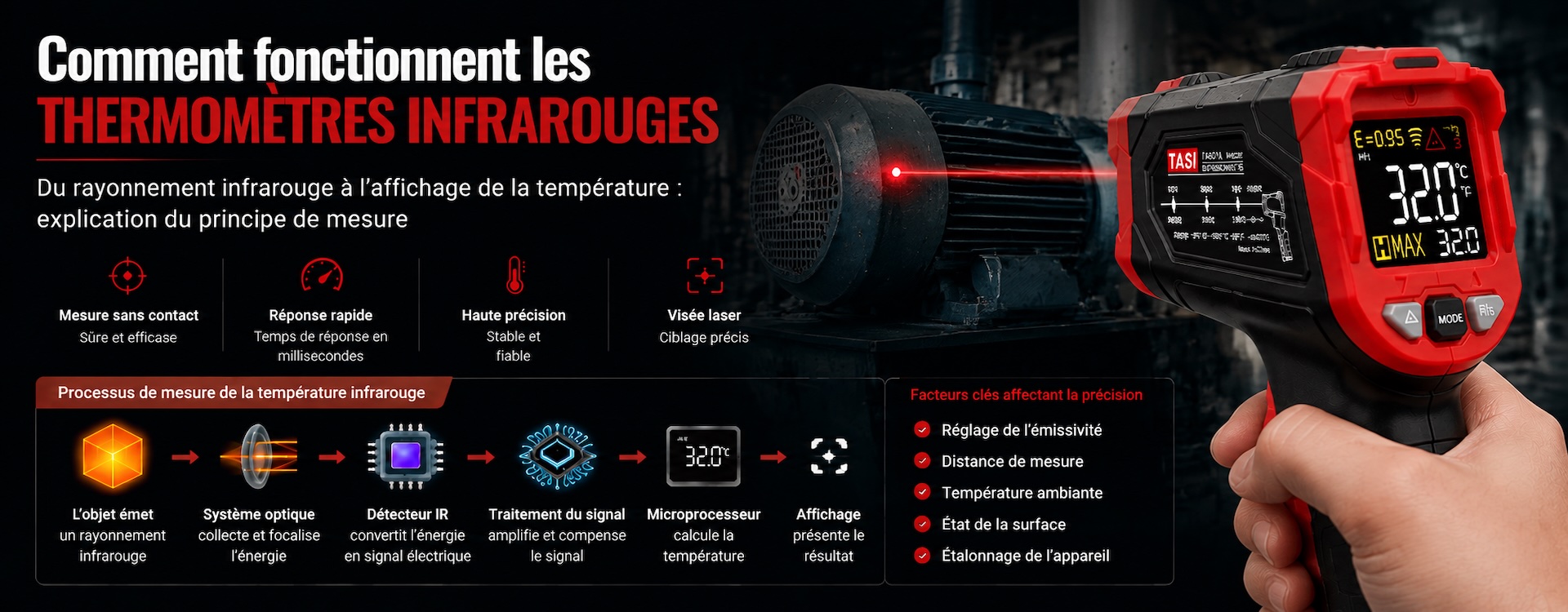

Processus de mesure de température infrarouge
Une mesure complète avec un thermomètre infrarouge comprend généralement plusieurs étapes :
● Étape 1 : L’objet cible émet un rayonnement infrarouge.
● Étape 2 : Le système optique collecte et concentre l’énergie infrarouge.
● Étape 3 : Le détecteur infrarouge transforme l’énergie thermique en signal électrique.
● Étape 4 : Le circuit électronique traite et analyse le signal reçu.
● Étape 5 : Le microprocesseur calcule la température selon les algorithmes internes.
● Étape 6 : L’écran affiche la valeur finale mesurée.
L’ensemble du processus est généralement réalisé en quelques millisecondes, ce qui rend les thermomètres infrarouges particulièrement adaptés aux contrôles rapides et à la surveillance continue.
Facteurs influençant la précision des thermomètres infrarouges
Bien que les thermomètres infrarouges offrent une mesure rapide et pratique, plusieurs facteurs peuvent influencer la précision des résultats.
● Distance de mesure : Plus la distance entre l’appareil et la cible augmente, plus la zone mesurée devient grande. Si la cible est trop petite, les zones environnantes peuvent influencer le résultat.
● Réglage de l’émissivité : Une valeur d’émissivité incorrecte entraîne directement des erreurs de mesure.
● Température ambiante : Des conditions environnementales extrêmes peuvent affecter les performances du capteur et nécessiter une compensation thermique.
● État de surface : Les surfaces réfléchissantes, transparentes ou constituées de matériaux particuliers peuvent réduire la précision.
● État de l’appareil : La qualité du capteur, le niveau de batterie et l’état de calibration peuvent également influencer la fiabilité des mesures.
Applications des thermomètres infrarouges
Grâce à leur rapidité, leur sécurité d’utilisation et leur capacité de mesure sans contact, les thermomètres infrarouges sont utilisés dans de nombreux secteurs.
● Inspection électrique : Pour détecter les échauffements anormaux sur les transformateurs, armoires électriques, connexions de câbles et équipements électriques.
● Maintenance industrielle : Pour surveiller les moteurs, roulements, machines et composants mécaniques dans le cadre de la maintenance préventive.
● Inspection HVAC : Pour mesurer la température de surface des systèmes de climatisation, conduites, échangeurs thermiques et équipements de ventilation.
● Inspection des bâtiments : Pour analyser les variations de température sur les murs, fenêtres, structures d’isolation et composants du bâtiment.
● Laboratoires et recherche : Pour la surveillance thermique, les essais de matériaux et l’analyse des variations de température.
● Industrie alimentaire et médicale : Pour le contrôle rapide de température de surface et le suivi des processus.
Utilisation correcte d’un thermomètre infrarouge
Afin d’obtenir des résultats de mesure plus précis, il est recommandé de respecter les points suivants :
● Vérifier avant utilisation que l’appareil fonctionne correctement et régler une valeur d’émissivité adaptée au matériau mesuré.
● Respecter la distance de mesure recommandée selon le rapport distance/diamètre de spot (D:S) de l’appareil.
● Éviter les mesures à travers du verre, de la vapeur, de la poussière ou tout autre obstacle pouvant modifier le rayonnement infrarouge reçu.
● Pour les surfaces métalliques fortement réfléchissantes, utiliser des méthodes de correction adaptées ou des solutions de mesure complémentaires.
● Pour les inspections d’équipements importants, effectuer plusieurs mesures et analyser les résultats de manière globale.
Conclusion
Les thermomètres infrarouges utilisent le rayonnement infrarouge émis naturellement par les objets pour réaliser une mesure rapide et sans contact grâce à la collecte optique, la détection infrarouge, la conversion des signaux et le calcul de température.
● Les principales technologies utilisées comprennent la détection du rayonnement infrarouge, la conversion par capteur, le traitement du signal et la compensation d’émissivité.
● Une bonne compréhension du principe de mesure et l’application de méthodes adaptées permettent d’améliorer efficacement la précision des contrôles de température.
● Avec le développement de l’automatisation industrielle et de la maintenance préventive, les thermomètres infrarouges continueront à jouer un rôle important dans l’inspection électrique, la maintenance industrielle, le contrôle des bâtiments et la surveillance environnementale.
Questions fréquentes (FAQ)
Pourquoi un thermomètre infrarouge peut-il mesurer une température sans contact direct ?
● Un thermomètre infrarouge détecte le rayonnement infrarouge naturellement émis par un objet et calcule sa température à partir de l’énergie reçue. Aucun contact physique n’est nécessaire.
Un thermomètre infrarouge mesure-t-il la température interne d’un objet ?
● Non. Les thermomètres infrarouges standards mesurent principalement la température de surface et ne permettent pas de mesurer directement la température interne d’un objet.
Pourquoi les mesures sur les surfaces métalliques peuvent-elles être imprécises ?
● Les surfaces métalliques possèdent souvent une faible émissivité et réfléchissent le rayonnement environnant. Un réglage approprié de l’émissivité ou une méthode de mesure adaptée peut être nécessaire.
À quoi sert le laser sur un thermomètre infrarouge ?
● Le laser sert uniquement à indiquer la zone de mesure ciblée. Il aide l’utilisateur à positionner l’appareil et ne participe pas directement à la mesure de température.
Une distance de mesure plus importante améliore-t-elle la précision ?
● Non. La distance doit respecter le rapport D:S de l’appareil. Une distance excessive peut augmenter la zone mesurée et réduire la précision.
