Einleitung
Thermoelemente Typ K gehören zu den am häufigsten eingesetzten Temperaturfühlern in der industriellen Instandhaltung, Klima- und Lüftungstechnik, Laboranwendungen, Anlagenprüfung und Prozessmesstechnik. Da viele tragbare Thermoelement-Thermometer ähnliche zweipolige Anschlüsse besitzen, entsteht leicht der Eindruck, jeder K-Fühler könne einfach angeschlossen und verwendet werden.
Das ist jedoch nicht grundsätzlich der Fall.
Ob ein Thermoelement Typ K mit einem bestimmten Messgerät verwendet werden kann, hängt nicht nur davon ab, ob der Stecker mechanisch passt. Das Thermometer muss die Kennlinie von Typ K unterstützen. Außerdem müssen Anschlussformat, Polarität, Messbereich, Kaltstellenkompensation sowie die Temperaturgrenzen von Fühler und Leitung berücksichtigt werden.
Mechanisch anschließbar bedeutet daher nicht automatisch messtechnisch kompatibel.
Das Wichtigste auf einen Blick
● Ein Thermoelement Typ K ist nicht automatisch mit jedem Thermoelement-Thermometer kompatibel;
● Das Messgerät muss Typ K ausdrücklich unterstützen oder die Auswahl von Typ K ermöglichen;
● Auch bei Unterstützung von Typ K müssen Steckergröße, Anschlussform und Polarität übereinstimmen;
● Messbereich des Geräts sowie Temperaturgrenzen von Fühler, Leitung und Stecker müssen zur Anwendung passen;
● Bei Messgeräten für mehrere Thermoelementtypen muss nach dem Anschluss eines K-Fühlers der Eingang auf „K“ eingestellt sein;
● Ein falscher Thermoelementtyp oder eine fehlerhafte Verdrahtung kann erhebliche Messabweichungen verursachen.
Warum Thermoelemente Typ K nicht universell austauschbar sind
Ein Thermoelement-Thermometer misst nicht unmittelbar die Temperatur an der Fühlerspitze. Zunächst erfasst es die sehr kleine thermoelektrische Spannung des Thermoelements und berechnet daraus anhand der Kennlinie des jeweiligen Thermoelementtyps die Temperatur.
Thermoelemente der Typen K, J, T, E, N und anderer Bauarten bestehen aus unterschiedlichen Werkstoffpaarungen und besitzen entsprechend unterschiedliche Temperatur-Spannungs-Kennlinien.
Wird beispielsweise ein Thermoelement Typ K an ein Messgerät angeschlossen, das ausschließlich für Typ J ausgelegt oder auf Typ J eingestellt ist, kann der Stecker unter Umständen mechanisch passen. Die Temperaturberechnung erfolgt jedoch anhand der falschen Kennlinie und das Ergebnis ist nicht zuverlässig.
Daher sollte zunächst immer in den technischen Daten oder in der Bedienungsanleitung geprüft werden, ob Typ K ausdrücklich als unterstützter Eingang aufgeführt ist.
Zuerst prüfen, ob das Messgerät Typ K unterstützt
Thermoelement-Thermometer lassen sich grundsätzlich in Geräte für einen einzelnen Thermoelementtyp und Geräte für mehrere Thermoelementtypen einteilen.

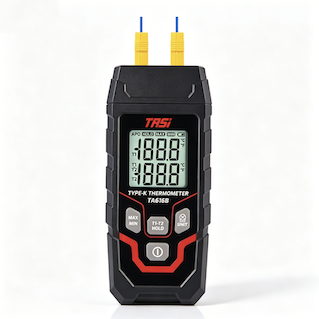

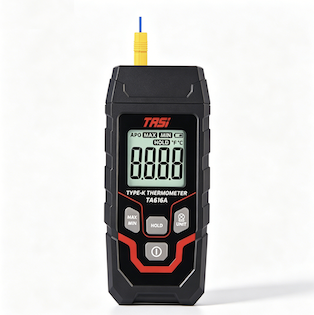

● Messgeräte ausschließlich für Typ K: Diese Geräte sind auf Thermoelemente Typ K ausgelegt und können in der Regel direkt mit einem kompatiblen K-Fühler verwendet werden;

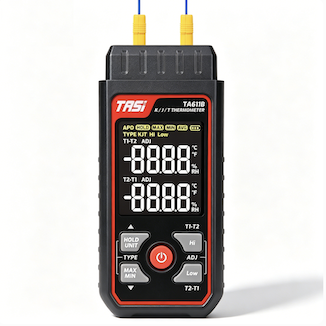

● Messgeräte für mehrere Thermoelementtypen: Diese unterstützen beispielsweise K, J, T, E, N, R oder S. Nach dem Anschluss eines K-Fühlers muss Typ K am Gerät ausgewählt werden;
● Messgeräte ohne Unterstützung für Typ K: Ein Thermoelement Typ K sollte nicht verwendet werden, auch wenn der Anschluss mechanisch ähnlich aussieht.

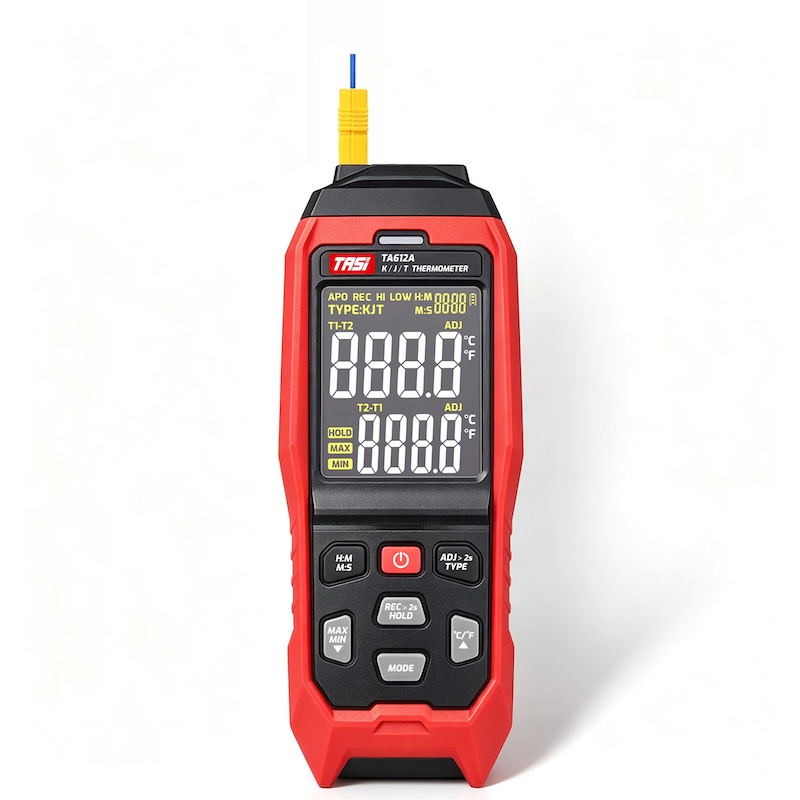

Bei Mehrkanalgeräten sollte zusätzlich die Einstellung jedes einzelnen Kanals kontrolliert werden.
Ein passender Stecker bedeutet noch keine vollständige Kompatibilität
Thermoelemente Typ K sind unter anderem mit Standardsteckern, Miniatur-Thermoelementsteckern, offenen Leitungsenden oder herstellerspezifischen Anschlüssen erhältlich.
Nach der Prüfung des Thermoelementtyps muss deshalb auch die mechanische Schnittstelle kontrolliert werden.
● Standard- und Miniaturstecker sind unterschiedliche Bauformen und nicht automatisch untereinander austauschbar;
● Einige Geräte verwenden genormte Thermoelementbuchsen, andere herstellerspezifische Anschlüsse oder Adapter;
● Bei Geräten mit offenen Anschlussklemmen müssen Plus- und Minusleiter korrekt angeschlossen werden;
● Adapter sollten für Thermoelement Typ K geeignet sein und nicht lediglich eine mechanische Verbindung herstellen.
Für präzisere Temperaturmessungen sollten gewöhnliche Metallsteckverbinder nicht ohne Weiteres als Ersatz für geeignete Thermoelement-Steckverbinder eingesetzt werden. Zusätzliche Übergänge zwischen unterschiedlichen Metallen können in Temperaturgradienten zusätzliche Thermospannungen und damit Messfehler erzeugen.
Auch die Polarität muss stimmen
Thermoelemente sind polaritätsabhängig. Plus- und Minusleiter müssen daher korrekt angeschlossen werden.
Bei vertauschter Polarität ändert sich die Richtung der Thermospannung. Besteht zwischen Messstelle und Referenzstelle eine Temperaturdifferenz, kann das Messgerät dadurch einen deutlich falschen Temperaturverlauf oder einen unplausiblen Messwert anzeigen.
Thermoelementstecker verwenden häufig unterschiedliche Stiftabmessungen, Polaritätskennzeichnungen oder Farbcodierungen. Da sich Farbcodes je nach Norm und Region unterscheiden können, sollte die Polarität jedoch nicht ausschließlich anhand der Leiterfarbe bestimmt werden.
Maßgeblich sind die „+“- und „−“-Kennzeichnungen an Fühler, Stecker und Messgerät sowie die Herstellerdokumentation.
Messbereich von Gerät und Fühler müssen zur Anwendung passen
Thermoelemente Typ K verfügen über einen großen standardisierten Temperaturbereich. Das bedeutet jedoch nicht, dass jeder K-Fühler über den gesamten Bereich eingesetzt werden kann.
Der tatsächlich zulässige Temperaturbereich kann unter anderem begrenzt werden durch:
● Den Messbereich des Typ-K-Eingangs am Messgerät;
● Werkstoff und Durchmesser des Thermoelementdrahtes;
● Material des Fühlermantels;
● Aufbau der Messstelle;
● Temperaturbeständigkeit der Isolation;
● Temperaturfestigkeit der Thermoelementleitung;
● Temperaturgrenzen von Stecker und Anschluss.
Ein Thermometer kann beispielsweise einen sehr großen Typ-K-Messbereich besitzen, während der angeschlossene flexible Fühler nur für deutlich niedrigere Temperaturen ausgelegt ist.
Für das Gesamtsystem gilt deshalb immer die niedrigste zulässige Temperaturgrenze der verwendeten Komponenten.
Die Kaltstellenkompensation gehört ebenfalls zur Kompatibilität
Eine Thermoelementmessung basiert auf der Temperaturdifferenz zwischen Messstelle und Referenzstelle. Digitale Thermoelement-Thermometer verfügen deshalb normalerweise über eine Kaltstellenkompensation, häufig als CJC bezeichnet.
Bei einem korrekt angeschlossenen Thermoelement Typ K erfasst das Messgerät die Temperatur im Bereich der Eingangsklemmen und berücksichtigt sie zusammen mit der gemessenen Thermospannung bei der Temperaturberechnung.
Ein Gerät, das lediglich eine elektrische Spannung messen kann, ist deshalb nicht automatisch für eine korrekte Thermoelementmessung geeignet. Gleiches gilt für ungeeignete Adapter oder Anschlussmethoden, die den vorgesehenen Thermoelementkreis verändern.
Für zuverlässige Messungen sind sowohl die korrekte Typ-K-Kennlinie als auch eine geeignete Referenzstellenkompensation erforderlich.
Die Eignung des Fühlers hängt auch von der Messumgebung ab
Selbst bei vollständiger elektrischer Kompatibilität ist nicht jeder K-Fühler für jede Anwendung geeignet.
Messungen an Luft, Flüssigkeiten, Rohr- und Metalloberflächen, Öfen, heißen Bauteilen oder schnell wechselnden Temperaturen stellen unterschiedliche Anforderungen an den Fühleraufbau.
● Für Oberflächenmessungen sollte ein geeigneter Oberflächenfühler verwendet werden;
● Bei Flüssigkeiten und Gasen sind Eintauchtiefe und Ansprechverhalten zu berücksichtigen;
● Hochtemperaturanwendungen erfordern geeignete Mantel-, Isolations- und Leitungswerkstoffe;
● Bei elektrisch leitenden oder spannungsführenden Anlagen können außerdem die Ausführung der Messstelle und die elektrische Sicherheit des Geräteeingangs relevant sein.
Die Bezeichnung „Typ K“ beschreibt somit in erster Linie die thermoelektrischen Eigenschaften. Sie definiert nicht automatisch Bauform, Temperaturbeständigkeit, Sicherheitsanforderungen oder Anwendungseignung eines kompletten Fühlers.
Was passiert bei einer falschen Kombination?
Eine falsche Kombination führt nicht zwingend dazu, dass überhaupt kein Messwert angezeigt wird. Häufig wird eine Temperatur dargestellt, obwohl sie nicht korrekt ist.
● Falscher Thermoelementtyp am Gerät: temperaturabhängige systematische Messabweichung;
● Vertauschte Polarität: unplausibler Temperaturverlauf oder deutlich falscher Messwert;
● Ungeeignete Steckverbinder oder Adapter: zusätzliche Thermospannungen und Messfehler;
● Überschreitung der Fühlertemperatur: mögliche Schäden an Isolation, Mantel oder Thermoelement;
● Überschreitung des Gerätemessbereichs: Überbereichsanzeige oder keine ordnungsgemäße Messung.
Ein angezeigter Messwert allein beweist daher nicht, dass Fühler und Messgerät korrekt aufeinander abgestimmt sind.
So lässt sich die Kompatibilität schnell prüfen
Vor dem Anschluss eines neuen Thermoelements Typ K sollten folgende Punkte kontrolliert werden:
● In den Gerätedaten muss „Typ K“ beziehungsweise „K“ als unterstützter Eingang angegeben sein;
● Bei Mehrtyp-Geräten muss Typ K ausgewählt werden;
● Stecker und Buchse müssen hinsichtlich Bauform und Größe übereinstimmen;
● Die Polarität muss korrekt sein;
● Temperaturgrenzen von Messgerät, Fühler, Leitung und Steckverbinder müssen zur Anwendung passen;
● Der Fühleraufbau muss für Messobjekt und Umgebung geeignet sein;
● Bei höheren Genauigkeitsanforderungen sollte das System an einem bekannten Temperaturpunkt oder mit einer kalibrierten Referenz überprüft werden.
Erst wenn diese Bedingungen erfüllt sind, kann von einer geeigneten Kombination aus K-Thermoelement und Thermometer ausgegangen werden.
FAQ
● Kann ich einen K-Fühler verwenden, sobald das Thermometer eine Thermoelementbuchse besitzt?
Nicht unbedingt. Das Messgerät muss Typ K ausdrücklich unterstützen. Eine ähnlich aussehende Buchse allein reicht nicht aus.
● Der K-Stecker passt. Warum ist der Messwert trotzdem ungenau?
Mögliche Ursachen sind eine falsche Typ-Einstellung, vertauschte Polarität, Überschreitung des Fühlerbereichs, ungeeignete Adapter oder ein gealterter beziehungsweise beschädigter Fühler.
● Kann ich bei einem Mehrtyp-Thermometer K-, J-, T- und E-Fühler einfach wechseln?
Grundsätzlich ja, sofern das Gerät diese Typen unterstützt. Nach jedem Fühlerwechsel muss jedoch der entsprechende Thermoelementtyp am Gerät eingestellt und die Kompatibilität von Anschluss, Polarität und Temperaturbereich geprüft werden.
● Können K-Fühler und Thermometer unterschiedlicher Hersteller zusammen verwendet werden?
In vielen Fällen ja. Entscheidend ist nicht die Marke, sondern die messtechnische und mechanische Kompatibilität. Typ-K-Kennlinie, Anschluss, Polarität, Messbereich und Verbindungsart müssen übereinstimmen. Die Gesamtgenauigkeit hängt zusätzlich von Messgerät, Fühler und Verbindungssystem ab.
● Warum sind manche K-Fühler nur bis zu einigen hundert Grad zugelassen, obwohl Typ K für höhere Temperaturen eingesetzt werden kann?
Die Bezeichnung Typ K beschreibt das Thermoelementmaterial, nicht die maximale Temperatur eines kompletten Fühlers. Mantel, Isolation, Leitung und Steckverbinder können deutlich niedrigere Grenztemperaturen besitzen.
Fazit
Ein Thermoelement Typ K kann nicht grundsätzlich an jedes Thermoelement-Thermometer angeschlossen und zuverlässig verwendet werden.
Das Messgerät muss Typ K unterstützen. Darüber hinaus müssen Anschlussformat, Polarität, Messbereich, Kaltstellenkompensation, Fühleraufbau und Einsatzbedingungen zueinander passen.
Bei Messgeräten für mehrere Thermoelementtypen muss der Eingang zusätzlich auf Typ K eingestellt werden.
Entscheidend ist deshalb nicht nur, ob ein Stecker mechanisch passt, sondern ob Thermoelementtyp, Geräteeingang, Verbindung und Messbedingungen als vollständiges Messsystem kompatibel sind. Nur dann sind zuverlässige Temperaturmesswerte zu erwarten.
