Introducción

En motores, rodillos, transportadores, máquinas de impresión, equipos textiles y otras máquinas rotativas se utilizan habitualmente dos parámetros de velocidad: las RPM, o revoluciones por minuto, y la velocidad lineal.

Las RPM indican la rapidez con la que gira un componente, mientras que la velocidad lineal indica la rapidez con la que se desplaza su superficie o el material impulsado por ella. Por ejemplo, saber que un rodillo gira a 500 RPM no permite determinar por sí solo la velocidad de una cinta transportadora, ya que también es necesario conocer el diámetro del rodillo.

Por este motivo, para convertir RPM en velocidad lineal deben conocerse tanto la velocidad de rotación como el diámetro efectivo o la circunferencia del elemento giratorio.

Puntos clave

● Las RPM indican el número de revoluciones realizadas por minuto.
● La velocidad lineal representa la distancia recorrida por unidad de tiempo y suele expresarse en m/min o m/s.
● Las RPM no pueden convertirse por sí solas en velocidad lineal; también es necesario conocer el diámetro o la circunferencia.
● Relación básica: velocidad lineal = distancia recorrida por revolución × revoluciones por minuto.
● Para un rodillo o una rueda circular, la distancia teórica recorrida por revolución corresponde a la circunferencia: π × diámetro.
● En máquinas reales, el diámetro efectivo, el espesor de la cinta o del material, la deformación y el deslizamiento pueden afectar a la velocidad real.

¿Qué significan las RPM y la velocidad lineal?

RPM significa revoluciones por minuto e indica cuántas vueltas completas realiza un componente giratorio en un minuto.

Por ejemplo:

● 100 RPM equivalen a 100 revoluciones por minuto.
● 1.500 RPM equivalen a 1.500 revoluciones por minuto.
● 3.000 RPM equivalen a 3.000 revoluciones por minuto.

Las RPM describen únicamente la rotación y no indican directamente la distancia recorrida por la superficie del componente.

La velocidad lineal expresa la distancia que recorre un punto o un material en la dirección de movimiento durante un intervalo de tiempo. Las unidades industriales más habituales incluyen:

● m/min: metros por minuto.
● m/s: metros por segundo.
● ft/min: pies por minuto.
● mm/s: milímetros por segundo.

En la superficie exterior de un rodillo, tambor o rueda circular, una revolución completa corresponde teóricamente a una circunferencia. Por tanto, si se conocen las RPM y el diámetro, puede calcularse la velocidad lineal teórica.

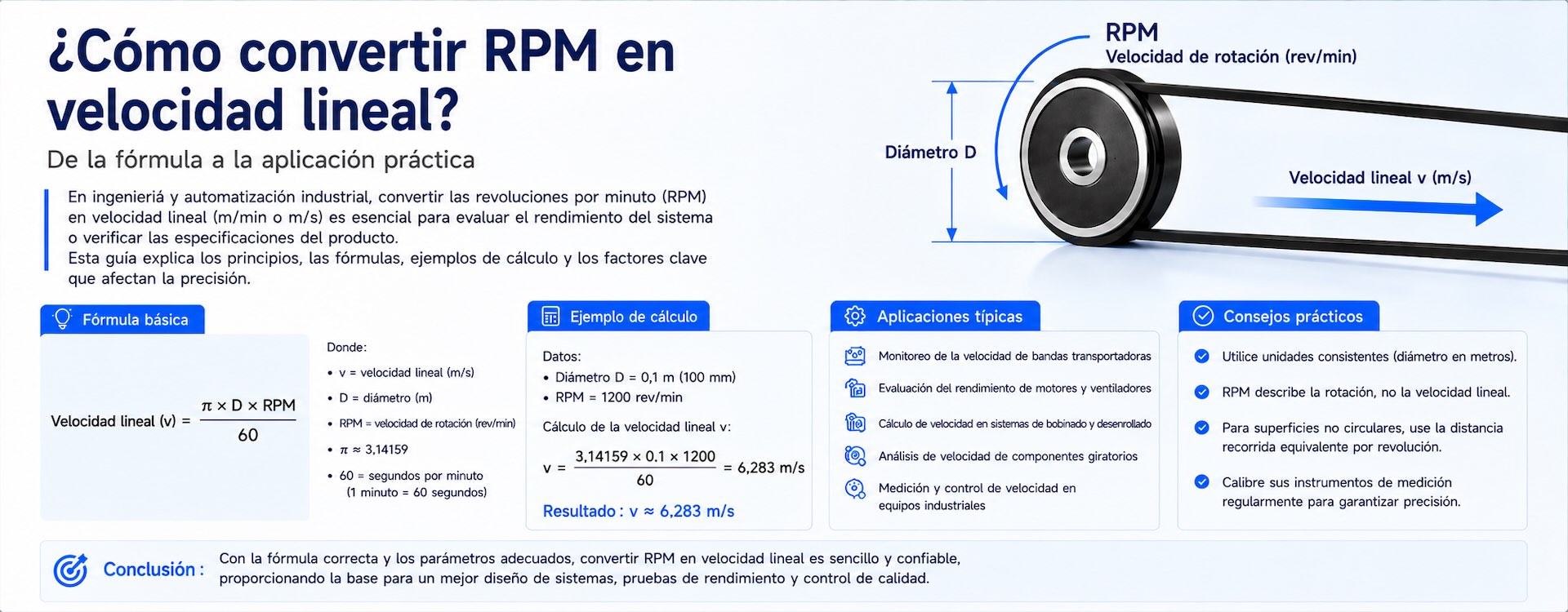

Fórmula básica para convertir RPM en velocidad lineal

Para un elemento circular de diámetro D:

C = π × D

donde:

● C = circunferencia.
● D = diámetro del elemento giratorio.
● π ≈ 3,1416.

Si la velocidad de rotación es n RPM:

Velocidad lineal = π × D × n

Cuando D se expresa en metros:

v = π × D × n

donde:

● v = velocidad lineal en m/min.
● D = diámetro efectivo en m.
● n = velocidad de rotación en RPM.

Ejemplo: un rodillo de 0,1 m de diámetro gira a 500 RPM.

v = 3,1416 × 0,1 × 500

v ≈ 157,08 m/min

Por tanto, su velocidad periférica teórica es aproximadamente 157,08 m/min.

¿Cómo convertir RPM en m/min?

La conversión a metros por minuto es una de las más utilizadas en aplicaciones industriales.

Procedimiento:

● Determinar la velocidad de rotación en RPM.
● Medir u obtener el diámetro efectivo del rodillo, tambor o rueda.
● Convertir el diámetro a metros.
● Calcular π × diámetro × RPM.

Ejemplo: un tambor transportador tiene un diámetro de 200 mm y gira a 120 RPM.

200 mm = 0,2 m

Circunferencia:

3,1416 × 0,2 ≈ 0,6283 m

La superficie del tambor recorre teóricamente unos 0,6283 m por revolución.

0,6283 × 120 ≈ 75,40 m/min

La velocidad lineal teórica es:

75,4 m/min

¿Cómo convertir RPM en m/s?

Para obtener metros por segundo, el valor en m/min puede dividirse entre 60.

La fórmula es:

v = π × D × n ÷ 60

donde:

● v = velocidad lineal en m/s.
● D = diámetro en m.
● n = velocidad en RPM.

Ejemplo: una rueda de 100 mm de diámetro gira a 600 RPM.

100 mm = 0,1 m

v = 3,1416 × 0,1 × 600 ÷ 60

v ≈ 3,14 m/s

La velocidad lineal teórica es aproximadamente:

3,14 m/s

En m/min:

3,14 × 60 ≈ 188,5 m/min

Ambos valores representan la misma velocidad expresada en unidades diferentes.

¿Cómo calcular la velocidad lineal si se conoce la circunferencia?

Si ya se conoce la circunferencia efectiva o la distancia recorrida por revolución, no es necesario calcularla a partir del diámetro.

Puede utilizarse:

v = C × n

donde:

● v = velocidad lineal.
● C = distancia recorrida por revolución.
● n = velocidad en RPM.

Ejemplo: una rueda de medición tiene una circunferencia de 0,5 m y gira a 200 RPM.

v = 0,5 × 200

v = 100 m/min

La velocidad lineal es, por tanto, 100 m/min.

Cuando se dispone de una circunferencia efectiva conocida con precisión, este método puede ser más representativo que utilizar únicamente el diámetro nominal.

¿Por qué las mismas RPM pueden producir diferentes velocidades lineales?

La velocidad lineal depende tanto de las RPM como del diámetro.

Supongamos dos rodillos que giran a 500 RPM:

● Rodillo A: diámetro de 50 mm.
● Rodillo B: diámetro de 200 mm.

Rodillo A:

v = 3,1416 × 0,05 × 500 ≈ 78,54 m/min

Rodillo B:

v = 3,1416 × 0,2 × 500 ≈ 314,16 m/min

Aunque ambos giran a 500 RPM, el diámetro del rodillo B es cuatro veces mayor y su velocidad periférica teórica también es cuatro veces superior.

Por ello, las RPM por sí solas no son suficientes para analizar la velocidad de transportadores, rodillos o ruedas.

¿Por qué es tan importante el diámetro?

Las RPM indican el número de vueltas, mientras que la distancia recorrida en cada vuelta depende de la circunferencia.

Cuanto mayor sea el diámetro, mayor será la circunferencia y, a las mismas RPM, mayor será la distancia recorrida por minuto.

Por tanto:

● Con RPM constantes, al aumentar el diámetro aumenta la velocidad lineal.
● Con diámetro constante, al aumentar las RPM aumenta la velocidad lineal.
● Si cambian ambos valores, es necesario volver a calcular la velocidad.

En aplicaciones reales conviene utilizar el diámetro efectivo de trabajo, que puede diferir del diámetro nominal indicado en planos o especificaciones.

¿Por qué la velocidad real puede diferir del valor calculado?

La conversión basada en RPM y diámetro proporciona un valor teórico correspondiente a condiciones geométricas ideales.

En una máquina real pueden existir varias causas de desviación:

● Deslizamiento: el movimiento relativo entre el rodillo de accionamiento y la cinta o el material puede reducir la velocidad real.
● Cambio del diámetro efectivo: los rodillos de goma pueden deformarse bajo presión.
● Espesor del material: en procesos de bobinado y desbobinado, el radio efectivo cambia al variar el diámetro de la bobina.
● Espesor de la cinta: la propia cinta transportadora puede aumentar el radio efectivo respecto al diámetro desnudo del tambor.
● Error en la medición del diámetro: como la velocidad lineal es proporcional al diámetro, cualquier error afecta directamente al cálculo.
● Variaciones de RPM: la carga, el sistema de control o el estado mecánico pueden provocar cambios en la velocidad de rotación.

El cálculo teórico es adecuado para diseño y estimaciones. Cuando se necesita mayor exactitud, conviene verificar la velocidad real mediante medición directa.

¿Puede calcularse directamente la velocidad de una bobinadora a partir de las RPM?

Es necesario tener especial cuidado.

En un rodillo de diámetro fijo, la conversión es relativamente sencilla.

Sin embargo, en bobinadoras, desbobinadoras, carretes de cable, bobinas de papel, película y equipos textiles, el diámetro efectivo cambia continuamente.

Con unas RPM constantes de 100:

● Un diámetro de bobina pequeño produce una velocidad lineal menor.
● Al aumentar el diámetro de la bobina, la velocidad lineal aumenta aunque las RPM permanezcan constantes.

Cuando el proceso requiere una velocidad lineal constante, el sistema de control debe ajustar normalmente las RPM en función del diámetro actual de la bobina.

Por tanto, no debe utilizarse un único diámetro fijo durante todo el proceso si el diámetro efectivo cambia.

¿Cómo calcular las RPM a partir de la velocidad lineal?

La relación puede invertirse:

n = v ÷ (π × D)

donde:

● n = velocidad de rotación en RPM.
● v = velocidad lineal en m/min.
● D = diámetro en m.

Ejemplo: un transportador necesita una velocidad lineal de 60 m/min y utiliza un tambor motriz de 150 mm de diámetro.

150 mm = 0,15 m

n = 60 ÷ (3,1416 × 0,15)

n ≈ 127,3 RPM

Sin considerar deslizamientos ni otras pérdidas, el tambor debe girar aproximadamente a 127 RPM.

Este cálculo se utiliza habitualmente en el diseño de transportadores, la selección de relaciones de transmisión y el ajuste de velocidades de producción.

¿Cómo utilizar un tacómetro para determinar la velocidad lineal?

Los tacómetros digitales se dividen principalmente en modelos sin contacto y modelos de contacto.

Un tacómetro sin contacto mide la velocidad de rotación mediante un sistema óptico o láser. Si el instrumento solo muestra RPM, la velocidad lineal puede calcularse utilizando las RPM medidas y el diámetro efectivo.

Un tacómetro de contacto mide la velocidad mediante contacto mecánico. Algunos modelos también permiten medir directamente la velocidad superficial mediante una rueda de medición adecuada y mostrar valores en m/min o m/s.

En la práctica:

● Para ejes de motor, ventiladores y otros componentes rotativos, suele ser suficiente medir las RPM.
● Si se conoce el diámetro del rodillo, la velocidad lineal puede calcularse a partir de las RPM.
● Para cintas transportadoras, papel, película, cables y otros materiales en movimiento, la medición directa de velocidad lineal puede resultar más representativa.
● Si existe un deslizamiento significativo, las RPM del eje de accionamiento pueden no representar la velocidad real del material.

¿Qué unidades deben comprobarse al realizar la conversión?

La falta de uniformidad entre unidades es una de las causas más habituales de error.

Si el diámetro se expresa en metros:

v = π × D × RPM

el resultado se obtiene directamente en m/min.

Si el diámetro se expresa en milímetros:

v = π × D × RPM ÷ 1000

donde D está en mm y v en m/min.

Ejemplo:

D = 50 mm
n = 1.000 RPM

v = 3,1416 × 50 × 1.000 ÷ 1000

v ≈ 157,08 m/min

Antes de calcular, conviene comprobar:

● Si el diámetro está expresado en mm, cm o m.
● Si se necesita el resultado en m/min o m/s.
● Si la velocidad de rotación está realmente indicada en RPM.
● Si se utiliza el diámetro nominal o el diámetro efectivo de trabajo.

FAQ

¿Se pueden convertir directamente las RPM en m/min?

No utilizando únicamente las RPM. También debe conocerse el diámetro, radio, circunferencia o distancia recorrida por revolución.

¿Cuántos m/min son 1.000 RPM?

No existe un valor único. Una rueda de 50 mm de diámetro a 1.000 RPM alcanza teóricamente unos 157,1 m/min, mientras que una rueda de 100 mm alcanza aproximadamente 314,2 m/min.

¿Más RPM significan siempre una mayor velocidad lineal?

Sí, siempre que el diámetro efectivo permanezca constante. Al comparar componentes de diferentes diámetros, las RPM por sí solas no permiten determinar cuál tiene mayor velocidad lineal.

¿Debe utilizarse el radio o el diámetro?

La fórmula habitual v = π × D × n utiliza el diámetro D. Si se utiliza el radio r, la fórmula equivalente es v = 2 × π × r × n.

¿Por qué la velocidad calculada de una cinta transportadora puede diferir de la velocidad real?

Las causas pueden incluir deslizamiento, tolerancias del diámetro del tambor, espesor de la cinta, deformación del rodillo y variaciones de RPM. Para conocer la velocidad real puede ser preferible realizar una medición directa.

¿Puede un tacómetro sin contacto medir directamente m/min?

Depende del instrumento. Muchos tacómetros sin contacto miden principalmente RPM y requieren calcular la velocidad lineal a partir del diámetro. Algunos modelos pueden incorporar funciones de conversión adicionales.

Conclusión

Las RPM y la velocidad lineal describen dos aspectos diferentes del movimiento. Las RPM indican cuántas revoluciones se realizan por minuto, mientras que la velocidad lineal expresa la distancia recorrida por una superficie o un material durante un determinado intervalo de tiempo.

Para un rodillo, tambor o rueda de diámetro fijo:

Velocidad lineal = π × diámetro efectivo × RPM

Cuando el diámetro se expresa en metros, el resultado se obtiene en m/min. Para convertirlo en m/s, debe dividirse entre 60.

En condiciones reales también deben considerarse el diámetro efectivo, el espesor de la cinta o del material, la deformación del rodillo y el deslizamiento mecánico. El cálculo basado en RPM resulta muy útil para sistemas de diámetro fijo y estimaciones de ingeniería, mientras que la medición directa suele ofrecer una referencia más representativa cuando existe deslizamiento o cuando el diámetro de bobinado cambia durante el proceso.
