Introduction

Lors du choix d’un thermomètre infrarouge, la plage de température, la précision, l’émissivité et le temps de réponse sont des critères importants. Le rapport D:S est également un paramètre essentiel.

Les fiches techniques indiquent souvent des valeurs telles que 10:1, 12:1, 50:1 ou 80:1. Un rapport plus élevé n’est toutefois pas systématiquement préférable. Le choix doit principalement tenir compte de la distance de mesure et des dimensions de la cible.

Si le rapport D:S n’est pas adapté, la zone mesurée peut dépasser les limites de la cible et inclure les surfaces environnantes. Le résultat peut alors présenter un écart important, même avec un thermomètre doté d’une bonne précision intrinsèque.

Comprendre le rapport D:S et l’adapter à l’application est donc indispensable pour obtenir des mesures de température infrarouges fiables.

Points essentiels

● D:S correspond au rapport entre la distance de mesure et le diamètre du spot de mesure.
● Plus le rapport D:S est élevé, plus le spot est généralement petit à distance égale.
● Pour de grandes cibles mesurées à courte distance, un rapport D:S élevé n’est généralement pas nécessaire.
● Les petites cibles ou les mesures à longue distance nécessitent souvent un rapport D:S supérieur.
● La taille de la cible, la distance de mesure et la distance de sécurité doivent être considérées ensemble.
● Pour une mesure fiable, la cible doit être nettement plus grande que le spot de mesure.

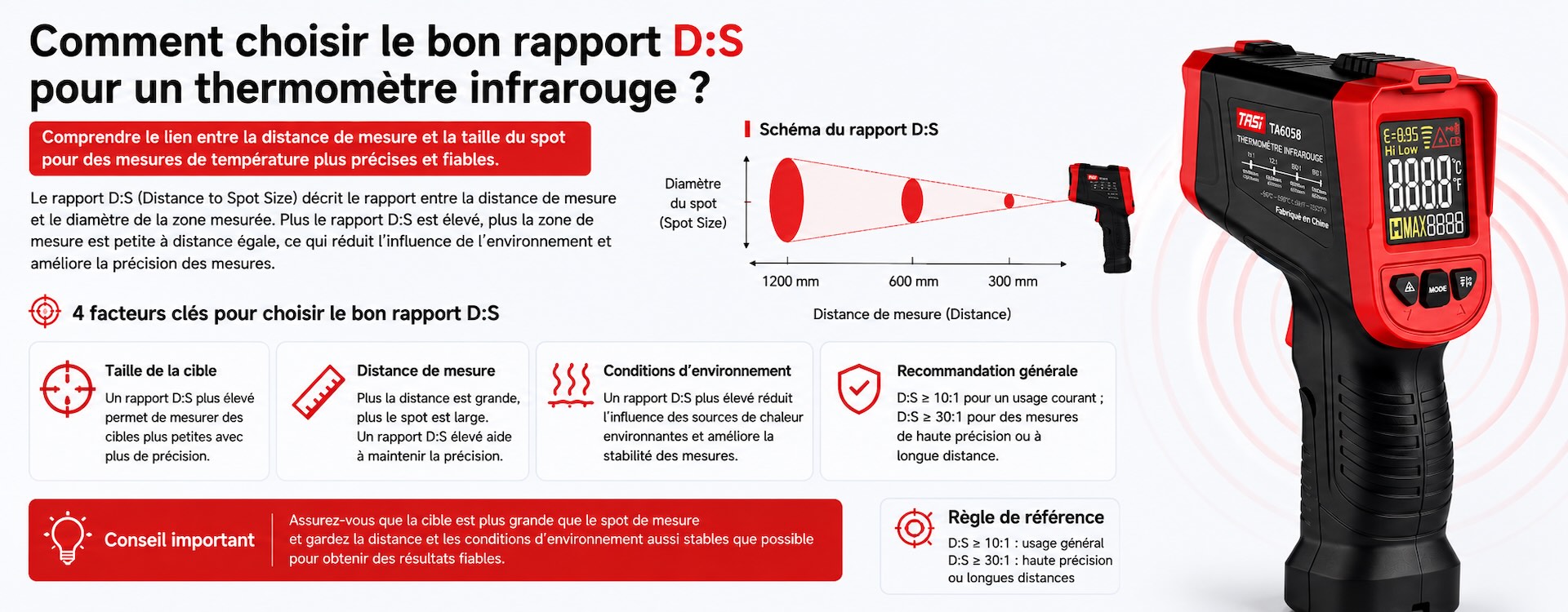

Qu’est-ce que le rapport D:S d’un thermomètre infrarouge ?

D:S signifie Distance-to-Spot Ratio, c’est-à-dire le rapport entre la distance de mesure et le diamètre du spot mesuré.

Dans ce rapport :

● D représente la distance entre le thermomètre infrarouge et la cible.
● S représente le diamètre du spot de mesure à cette distance.

Pour un thermomètre avec un rapport D:S de 12:1 :

● À 120 mm, le diamètre théorique du spot est d’environ 10 mm.
● À 600 mm, il est d’environ 50 mm.
● À 1200 mm, il est d’environ 100 mm.

À mesure que la distance augmente, la zone depuis laquelle le thermomètre reçoit le rayonnement infrarouge devient également plus grande.

Le rapport D:S décrit le champ de vision optique de l’instrument. Il ne correspond pas à sa distance de mesure maximale. Les performances réelles dépendent également de la taille de la cible, des conditions ambiantes, de la plage de température et de la conception optique du modèle concerné.

Pourquoi le rapport D:S est-il important ?

Un thermomètre infrarouge ne mesure pas uniquement le point indiqué par le laser. Il mesure le rayonnement provenant d’une zone définie par son système optique.

Si la cible est plus petite que le spot de mesure, le détecteur peut recevoir simultanément le rayonnement de la cible et celui des surfaces environnantes.

Par exemple, pour mesurer un petit tuyau chaud à grande distance avec un thermomètre présentant un faible rapport D:S, le spot peut devenir plus large que le tuyau.

L’instrument peut alors intégrer le rayonnement d’un mur, d’un carter de machine ou d’un autre arrière-plan. La température affichée peut ainsi être supérieure ou inférieure à la température réelle de la surface visée.

Le rapport D:S permet donc de déterminer la taille de la zone réellement mesurée à une distance donnée.

Que signifie un rapport D:S plus élevé ?

À conditions comparables, un rapport D:S plus élevé correspond à un champ de vision optique plus étroit.

À une distance de 1200 mm :

● Un rapport de 12:1 donne un spot théorique d’environ 100 mm.
● Un rapport de 50:1 donne un spot d’environ 24 mm.

À la même distance, un instrument 50:1 peut donc mesurer une zone beaucoup plus petite.

Cela présente un avantage pour l’inspection à distance, les petits composants, les équipements à haute température ou les points de mesure difficiles d’accès.

Un rapport D:S élevé n’est toutefois pas nécessaire dans toutes les applications. Pour de grandes cibles mesurées à courte distance, un modèle 10:1 ou 12:1 est souvent suffisant.

Pour quelles applications choisir 10:1 ou 12:1 ?

Les rapports 10:1 et 12:1 sont courants sur les thermomètres infrarouges polyvalents et conviennent à de nombreuses opérations de maintenance, de HVAC/CVC, d’inspection électrique et de contrôle industriel.

Applications typiques :

● Contrôle des bouches d’air, radiateurs et équipements HVAC/CVC.
● Mesure de carters de moteurs, machines et tuyauteries de dimensions relativement importantes.
● Recherche de zones d’échauffement sur les équipements électriques et autour des connexions.
● Contrôle d’équipements de transformation alimentaire, d’installations de stockage et de surfaces industrielles.
● Mesure de cibles relativement grandes à quelques dizaines de centimètres jusqu’à environ un mètre.

Par exemple, si la cible mesure plus de 100 mm de large et que la distance est d’environ 500 mm, un rapport de 12:1 correspond à un spot théorique d’environ 42 mm, ce qui laisse une marge suffisante à l’intérieur de la cible.

Pour les applications courantes qui ne nécessitent pas de mesurer une petite cible à grande distance, 10:1 ou 12:1 constitue généralement un choix adapté.

Pour quelles applications choisir 50:1 ou 80:1 ?

Les rapports plus élevés, comme 50:1 ou 80:1, sont principalement destinés aux mesures à plus grande distance ou sur de petites cibles.

Applications typiques :

● Mesure d’équipements à haute température à distance.
● Contrôle de machines en fonctionnement.
● Inspection de petits roulements, tuyaux ou points de connexion.
● Mesure d’équipements électriques difficiles d’accès.
● Recherche d’écarts thermiques sur de petites zones.
● Mesure de cibles chaudes ou mobiles tout en conservant une distance de sécurité appropriée.

Par exemple, pour une cible d’environ 50 mm de diamètre mesurée à 1000 mm ou davantage, le spot d’un modèle 12:1 peut être trop grand. Un rapport 50:1 ou 80:1 réduit considérablement la zone mesurée.

Les thermomètres à rapport D:S élevé conviennent donc particulièrement à la maintenance industrielle, aux inspections à distance et aux cibles de petites dimensions.

Choisir le rapport D:S en fonction de la taille de la cible

La première étape consiste à identifier la plus petite cible à mesurer.

Une règle importante est la suivante :

La cible doit être sensiblement plus grande que le spot de mesure correspondant à la distance utilisée.

Même si, en théorie, une cible ayant exactement la même dimension que le spot peut sembler suffisante, il est déconseillé de travailler à cette limite.

Plusieurs raisons :

● Il est difficile de viser parfaitement le centre à chaque mesure.
● La distance réelle peut varier.
● Les limites du champ optique ne sont pas parfaitement nettes.
● Un léger mouvement peut inclure l’environnement dans la zone mesurée.

Pour une petite cible, il est donc préférable d’utiliser un rapport D:S plus élevé ou de réduire la distance de mesure.

Choisir le rapport D:S en fonction de la distance de mesure

La distance de travail constitue le deuxième critère essentiel.

Pour des mesures effectuées à environ 100–300 mm, un rapport de 10:1 ou 12:1 suffit dans de nombreuses applications.

À partir de 1 m, 2 m ou davantage, le choix du rapport D:S devient beaucoup plus important.

Une méthode simple consiste à :

● Déterminer la distance de travail habituelle.
● Déterminer la plus petite cible à mesurer.
● Estimer le diamètre théorique du spot à cette distance.
● Vérifier que la cible est nettement plus grande que le spot.

Exemple : cible d’environ 30 mm de diamètre mesurée à 1000 mm.

● 10:1 → spot théorique d’environ 100 mm : inadapté.
● 12:1 → environ 83 mm : inadapté.
● 50:1 → environ 20 mm : plus approprié.
● 80:1 → environ 12,5 mm : offre une marge supplémentaire.

Le rapport D:S doit donc être choisi à partir de la combinaison distance + taille de cible, et non uniquement en comparant les valeurs nominales.

Choisir le rapport D:S en fonction de la distance de sécurité

Dans certaines applications, la principale contrainte n’est pas la taille de la cible, mais l’impossibilité de s’en approcher.

Exemples :

● Fours à haute température.
● Tuyauteries chaudes.
● Machines en mouvement.
● Équipements installés en hauteur.
● Équipements présentant un risque électrique potentiel.
● Machines de production difficiles à approcher pendant leur fonctionnement.

Un rapport D:S élevé permet de conserver une distance de travail plus importante tout en limitant le diamètre du spot de mesure.

Par exemple, une cible d’environ 100 mm peut être mesurée facilement avec un rapport 12:1 depuis 500 mm. Si les conditions imposent une distance supérieure à 2 m, un rapport D:S plus élevé peut devenir nécessaire.

Il convient donc de tenir compte à la fois des dimensions de la cible, de l’accessibilité et de la distance de travail appropriée.

Quel rapport D:S choisir ?

À titre indicatif :

● 10:1 : mesures à courte distance, grandes cibles et contrôles généraux.
● 12:1 : maintenance industrielle, HVAC/CVC, inspection électrique et applications polyvalentes.
● 50:1 : distances moyennes à longues, petites cibles et inspections d’équipements plus exigeantes.
● 80:1 : longues distances ou très petites cibles nécessitant une résolution optique supérieure.

Ces indications restent générales.

La conception optique, la définition du champ de vision et les autres caractéristiques peuvent varier selon les fabricants et les modèles. Il est donc nécessaire de consulter les spécifications techniques et la notice de l’appareil retenu.

Quels autres paramètres faut-il prendre en compte ?

Le rapport D:S ne doit pas être le seul critère de sélection.

Il faut également considérer :

● Plage de température : elle doit couvrir les températures réelles de l’application.
● Précision : choisir un niveau adapté aux exigences de mesure.
● Émissivité : vérifier si un réglage est nécessaire pour les différents matériaux.
● Temps de réponse : un temps de réponse court est utile pour les cibles mobiles ou les variations rapides.
● Conditions ambiantes : vérifier que l’appareil convient à l’environnement d’utilisation.
● Matériau de la cible : les métaux très réfléchissants et certains matériaux transparents peuvent compliquer la mesure infrarouge.
● Fonctions : valeurs Max/Min, alarmes haute/basse, enregistrement des données ou autres fonctions selon le besoin.

Une bonne sélection doit donc prendre en compte l’application complète et évaluer conjointement D:S, plage de température, précision, émissivité et fonctions disponibles.

Un rapport D:S plus élevé signifie-t-il une meilleure précision ?

Non.

Le rapport D:S concerne principalement la résolution optique et la taille de la zone mesurée. Il ne définit pas directement la précision de température de l’instrument.

Si un thermomètre 12:1 et un modèle 50:1 mesurent tous deux une cible suffisamment grande à une distance appropriée dans les mêmes conditions, le modèle 50:1 ne sera pas automatiquement plus précis du seul fait de son rapport D:S supérieur.

Les principaux avantages d’un rapport D:S élevé sont :

● Mesurer une cible donnée depuis une plus grande distance.
● Mesurer une zone plus petite à distance identique.
● Réduire le risque d’intégrer les surfaces environnantes.

Pour de grandes cibles à courte distance, un rapport D:S très élevé n’apporte donc pas nécessairement d’avantage pratique.

Le point laser correspond-il au spot de mesure ?

Non.

Le laser d’un thermomètre infrarouge sert généralement d’aide à la visée. Il ne représente pas la zone réelle utilisée pour mesurer la température.

La mesure est effectuée sur la zone couverte par le système optique du capteur infrarouge.

Ainsi, même si le laser est correctement dirigé vers la cible, l’environnement peut influencer la mesure lorsque le spot réel dépasse les dimensions de la cible.

Il est donc indispensable de tenir compte du rapport D:S et de la distance de mesure, et pas uniquement de la position du laser.

Pour les modèles à double laser ou utilisant d’autres systèmes de visée, il convient de consulter la documentation du produit afin de comprendre la relation entre les repères de visée et la zone réellement mesurée.

Comment déterminer rapidement le rapport D:S nécessaire ?

Une méthode pratique consiste à :

● Étape 1 : déterminer la plus petite cible à mesurer.
● Étape 2 : déterminer la distance maximale de travail habituelle.
● Étape 3 : estimer le rapport D:S nécessaire à partir de la distance et de la taille de la cible.
● Étape 4 : prévoir une marge suffisante pour maintenir le spot entièrement dans la cible.
● Étape 5 : comparer ensuite la plage de température, la précision, l’émissivité et les autres caractéristiques.

Exemple :

Pour mesurer une pièce de 50 mm de diamètre à 1500 mm, le calcul théorique est 1500 ÷ 50 = 30. Un rapport d’environ 30:1 constitue donc le minimum théorique.

En pratique, il est préférable que le spot soit plus petit que la cible. Une marge supplémentaire rend alors un modèle 50:1 ou supérieur plus approprié qu’un appareil 12:1.

Cette méthode, basée sur la distance de travail et la taille réelle de la cible, est généralement plus fiable qu’un choix fondé uniquement sur la valeur D:S la plus élevée.

FAQ

Un rapport D:S plus élevé est-il toujours préférable ?

Non. Il permet généralement d’obtenir un spot plus petit à distance égale, ce qui est utile pour les petites cibles ou les grandes distances. Pour de grandes cibles mesurées de près, un rapport très élevé n’est pas nécessaire.

Comment choisir entre 12:1 et 50:1 ?

Pour la maintenance générale, le HVAC/CVC ou de grandes cibles à courte distance, 12:1 est souvent suffisant. Pour de petits tuyaux, roulements, composants mécaniques ou cibles chaudes à plus grande distance, 50:1 est généralement plus adapté.

Le rapport D:S influence-t-il la précision ?

Il ne modifie pas directement la précision spécifiée de l’instrument. En revanche, si le spot dépasse la cible, les surfaces environnantes peuvent influencer la mesure et provoquer un écart.

Le spot devient-il plus grand lorsque la distance augmente ?

Oui. Pour un même thermomètre infrarouge, le diamètre du spot augmente généralement avec la distance.

Le fait de viser correctement avec le laser garantit-il une mesure précise ?

Non. Le laser sert principalement à viser. L’ensemble du spot de mesure infrarouge doit rester à l’intérieur de la cible.

Quel rapport D:S choisir pour une petite cible ?

Il n’existe pas de valeur universelle. Plus la cible est petite et plus la distance est grande, plus le rapport D:S nécessaire est généralement élevé.

Conclusion

Le choix du rapport D:S d’un thermomètre infrarouge consiste avant tout à faire correspondre correctement la distance de mesure et la taille de la cible.

Pour les grandes cibles à courte distance et les opérations de maintenance courantes, 10:1 ou 12:1 est souvent suffisant. Pour de petites cibles, des distances plus importantes, des équipements très chauds ou des points difficiles d’accès, 50:1 ou 80:1 peut être plus approprié.

Il ne faut donc pas considérer qu’un rapport D:S supérieur est automatiquement meilleur. Il convient d’abord de définir la distance réelle de travail et la plus petite cible, puis de vérifier que le spot reste largement contenu dans celle-ci.

Le choix final doit combiner le rapport D:S avec la plage de température, la précision, l’émissivité, le matériau de la cible et les conditions réelles d’utilisation.
