Introduction

Un thermomètre infrarouge mesure à distance le rayonnement infrarouge émis par la surface d’un objet, sans contact direct avec celui-ci. Une question se pose donc fréquemment en utilisation pratique : à quelle distance faut-il placer le thermomètre par rapport à la cible ?

Il n’existe pas de distance de mesure optimale unique applicable à toutes les situations. La distance appropriée dépend principalement du rapport D:S de l’appareil, des dimensions de la cible, de la zone à mesurer et des conditions sur le site.

Si la distance est excessive, le thermomètre peut recevoir simultanément le rayonnement de la cible et celui de son environnement. La température affichée risque alors de ne plus représenter fidèlement la surface visée. Lors du choix d’un thermomètre infrarouge, il convient donc d’évaluer non seulement la plage de température et la précision, mais également la résolution optique adaptée à la distance de travail.

Points essentiels

● La distance de mesure doit être choisie en fonction de la taille de la cible et du rapport D:S.
● Plus le rapport D:S est élevé, plus le spot de mesure est généralement petit à une même distance.
● La surface utile de la cible doit être plus grande que le spot de mesure afin de limiter l’influence de l’arrière-plan.
● Le laser sert principalement à viser et ne correspond pas au spot réel de mesure infrarouge.
● Une distance plus courte ne garantit pas systématiquement une meilleure précision ; la conception optique et les conditions d’utilisation doivent également être prises en compte.
● Pour les petites pièces, les équipements éloignés ou certaines applications à haute température, un rapport D:S plus élevé est souvent préférable.

Que signifie la distance de mesure d’un thermomètre infrarouge ?

La distance de mesure correspond à la distance entre l’optique de réception infrarouge du thermomètre et la surface de l’objet à mesurer.

Un thermomètre infrarouge ne mesure pas un point infiniment petit. Il collecte le rayonnement émis par une certaine surface. À mesure que la distance entre l’instrument et la cible augmente, cette surface de mesure s’agrandit généralement.

En pratique :

● À courte distance, la zone mesurée est généralement plus petite.
● Lorsque la distance augmente, le spot de mesure s’agrandit.
● Si le spot dépasse les limites de la cible, les surfaces environnantes peuvent influencer la mesure.
● La température affichée peut alors correspondre au rayonnement combiné de la cible et de son environnement.

La question principale n’est donc pas simplement de savoir « jusqu’à quelle distance l’appareil peut mesurer », mais de vérifier si la cible couvre entièrement le spot à la distance choisie.

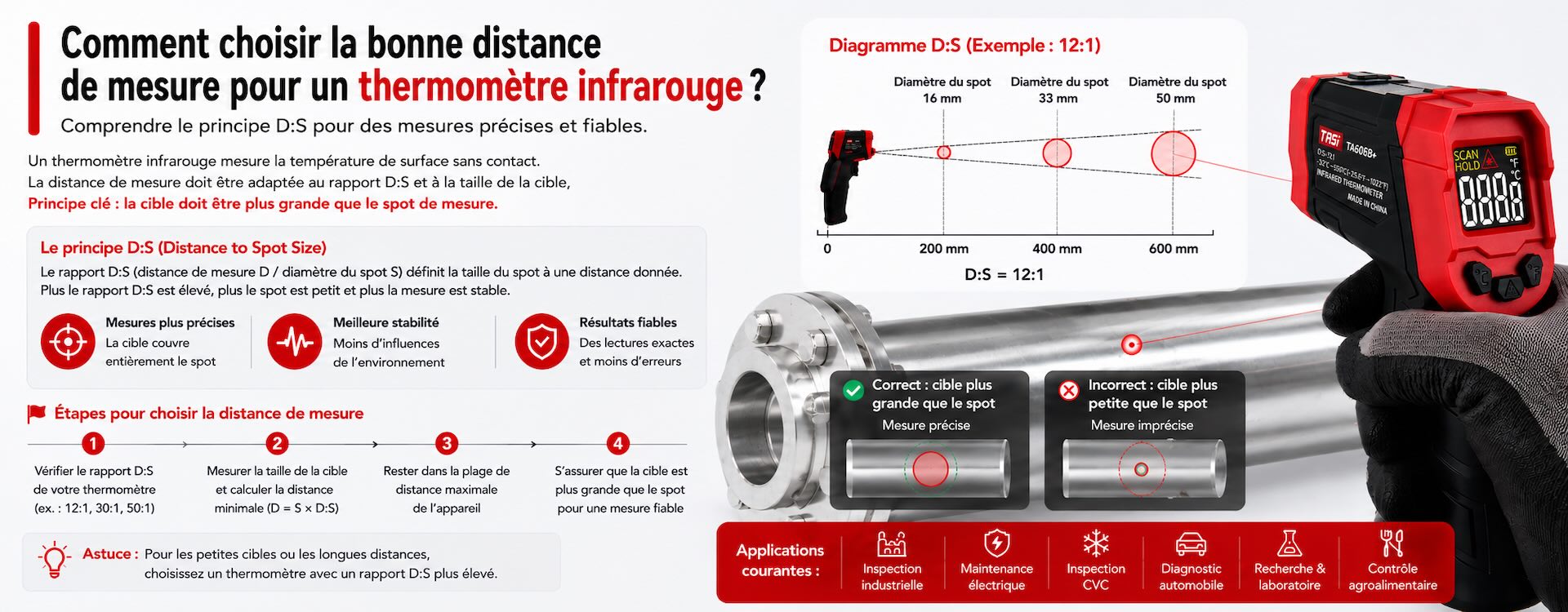

Pourquoi le rapport D:S détermine-t-il la distance de mesure ?

D:S signifie Distance-to-Spot Ratio, c’est-à-dire le rapport entre la distance de mesure et le diamètre du spot. Il représente un paramètre essentiel de la résolution optique d’un thermomètre infrarouge.

Avec un rapport D:S de 12:1, par exemple, dans des conditions théoriques simplifiées :

● À environ 120 mm, le spot mesure approximativement 10 mm de diamètre.
● À environ 600 mm, il mesure approximativement 50 mm.
● À environ 1200 mm, il mesure approximativement 100 mm.

On peut l’estimer simplement ainsi :

Diamètre du spot ≈ Distance de mesure ÷ Rapport D:S

Cette relation permet de comprendre le principe général. La conception optique réelle, le diamètre minimal du spot et les caractéristiques de focalisation peuvent toutefois varier selon les appareils. Pour les mesures réelles, il convient de consulter le diagramme D:S et les spécifications du modèle concerné.

Comment choisir le rapport D:S adapté ?

Un rapport D:S plus élevé ne signifie pas nécessairement que la précision en température est meilleure. Il indique avant tout une meilleure résolution spatiale pour mesurer des cibles relativement petites à plus grande distance.

Exemples courants :

● 10:1 : adapté aux mesures générales à courte distance, aux contrôles HVAC, aux appareils domestiques et aux grandes surfaces.
● 12:1 : adapté à la maintenance industrielle, aux inspections électriques, aux machines et aux mesures infrarouges générales.
● 50:1 : adapté aux applications industrielles nécessitant une distance de sécurité importante tout en visant une cible relativement petite.
● 80:1 : particulièrement adapté aux longues distances, aux petites cibles ou à certaines applications à haute température.

Pour mesurer de grandes surfaces, telles que des murs, des tuyauteries de grand diamètre ou des carters de machines, un rapport D:S très élevé n’est généralement pas indispensable.

En revanche, pour mesurer à distance des connexions électriques, de petites pièces mécaniques, des points chauds localisés ou des équipements difficiles d’accès, un rapport D:S plus élevé apporte un réel avantage.

Choisir la distance en fonction de la taille de la cible

La première étape consiste à déterminer la taille réelle de la zone à mesurer.

Prenons l’exemple d’un tube d’environ 30 mm de diamètre. Si, à la distance choisie, le spot atteint déjà 50 mm, le thermomètre peut recevoir non seulement le rayonnement du tube, mais également celui du mur ou d’autres surfaces situées derrière.

Même si le laser est parfaitement positionné au centre du tube, la température affichée peut être influencée.

Le principe essentiel est donc le suivant :

La surface utile de la cible doit être plus grande que le spot de mesure.

Dans les applications techniques, il est recommandé de conserver une marge afin de réduire les erreurs de visée et l’influence des bords. Une cible nettement plus grande que le spot est préférable ; dans certaines situations, une surface cible correspondant approximativement au double du diamètre du spot offre une marge pratique. Les exigences réelles doivent toutefois être définies en fonction des caractéristiques optiques de l’appareil et des conditions de mesure.

Quels sont les effets d’une distance de mesure excessive ?

Lorsqu’un thermomètre infrarouge est utilisé à une distance trop importante, il continue généralement à afficher une température. Le problème est que cette valeur peut ne plus représenter correctement la cible.

Les effets possibles sont notamment :

● Le spot devient plus grand que la cible.
● Les surfaces environnantes entrent dans le champ de mesure.
● Les petits points chauds ou froids sont moyennés avec leur environnement.
● La localisation de petites connexions électriques, de tubes ou de composants devient moins précise.
● Sur de longues distances, la vapeur d’eau, la fumée, la poussière ou d’autres éléments atmosphériques peuvent également affecter la transmission infrarouge.

Par exemple, si une petite borne électrique est nettement plus chaude que le carter qui l’entoure, une distance excessive peut inclure les deux surfaces dans le champ de mesure. La température affichée peut alors être inférieure à la température réelle de la borne.

Faut-il toujours mesurer le plus près possible ?

Non.

Lorsque la cible couvre entièrement le spot, réduire la distance peut effectivement diminuer l’influence de l’arrière-plan. Cela ne signifie toutefois pas que « plus près » équivaut systématiquement à « plus précis ».

Certains thermomètres infrarouges présentent une conception optique spécifique, un diamètre minimal de spot, une distance de focalisation ou une distance de travail recommandée. Une mesure effectuée trop près peut donc également sortir des conditions optimales de l’instrument.

Une distance de sécurité doit en outre être respectée pour :

● Les fours et autres équipements à haute température.
● Les tuyauteries très chaudes.
● Les machines en rotation.
● Les installations électriques sous tension.
● Les pièces mobiles difficiles à approcher.
● Les zones présentant des risques thermiques, mécaniques ou électriques.

La distance correcte est celle qui respecte les exigences de sécurité tout en permettant à la cible de couvrir suffisamment le spot défini par le rapport D:S.

Le point laser correspond-il à la zone réellement mesurée ?

Le laser d’un thermomètre infrarouge sert essentiellement au pointage.

Il ne participe généralement pas au calcul de la température et la taille du point laser ne correspond pas au diamètre de la zone réellement mesurée.

La surface de mesure est déterminée par l’optique infrarouge et le rapport D:S.

Ainsi, même si le laser vise précisément une petite cible, l’appareil peut intégrer le rayonnement de surfaces voisines si le spot infrarouge est plus grand que la cible.

Selon les modèles, le système de visée peut utiliser un laser simple, un double laser ou une autre configuration. Il convient donc de se référer aux instructions propres à l’appareil.

Comment choisir la distance selon l’application ?

Pour les grandes surfaces telles que les carters d’équipements, les murs ou les sols, la cible est généralement beaucoup plus grande que le spot. La distance peut donc être ajustée dans une plage relativement large, sous réserve de respecter les conditions de fonctionnement de l’appareil et de maintenir le spot entièrement sur la cible.

Pour des objets plus petits comme des tuyaux, des zones de roulements de moteur ou des connexions électriques, le rapport D:S devient beaucoup plus important. Une distance excessive peut facilement intégrer des structures voisines dans la zone mesurée. Il est alors préférable de se rapprocher ou de sélectionner un appareil offrant un rapport D:S plus élevé.

Pour les équipements à haute température, les fours ou les cibles difficiles d’accès, la distance de sécurité doit d’abord être déterminée. La taille de la cible permet ensuite d’estimer le rapport D:S nécessaire. Une résolution optique élevée est souvent avantageuse dans ce type d’application.

Pour les composants électroniques de très petite taille, même un thermomètre portable avec un rapport D:S élevé peut être limité par son spot minimal. Il est alors essentiel de vérifier le diamètre minimal du spot plutôt que de considérer uniquement la distance maximale.

Comment choisir un thermomètre selon la distance de travail ?

Lors de la sélection d’un instrument, déterminez d’abord la distance de travail typique puis la plus petite zone à mesurer.

Par exemple, pour mesurer une cible d’environ 50 mm de diamètre à une distance de 1 mètre :

1000 ÷ 50 = 20

D’un point de vue géométrique simplifié, un rapport D:S d’environ 20:1 est nécessaire pour maintenir un spot théorique proche de 50 mm.

Dans la pratique, il n’est pas recommandé que le spot corresponde exactement à la taille de la cible. Les mouvements de la main, l’angle de mesure, les variations de distance et les bords de la cible peuvent augmenter l’incertitude.

Il convient donc de conserver une marge. À une distance identique, un rapport D:S plus élevé produit un spot plus petit et facilite une couverture fiable du champ de mesure par la cible.

Lors de la comparaison de plusieurs thermomètres infrarouges, il est donc préférable de commencer par déterminer la distance de travail et la taille minimale de la cible, puis de choisir entre 10:1, 12:1, 50:1, 80:1 ou une autre configuration optique.

Quels autres paramètres faut-il prendre en compte ?

Le rapport D:S indique la taille approximative de la zone mesurée à une distance donnée, mais il ne résume pas à lui seul les performances d’un thermomètre infrarouge.

Il convient également d’évaluer :

● La plage de température requise.
● La précision adaptée à l’application.
● Le réglage de l’émissivité, si nécessaire.
● Le temps de réponse pour les cibles dont la température varie rapidement.
● La réponse spectrale adaptée au matériau.
● La température ambiante admissible pour l’instrument.
● Les fonctions éventuelles telles que les alarmes haute/basse, les valeurs maximale/minimale ou le maintien de la mesure.

Sur les surfaces à faible émissivité ou fortement réfléchissantes, notamment certains métaux, une mauvaise configuration de l’émissivité peut entraîner des écarts importants même si la distance de mesure est correcte.

Le rapport D:S doit donc toujours être évalué conjointement avec l’émissivité, la précision, la plage de température et les conditions d’utilisation.

FAQ

Quelle est la distance maximale de mesure d’un thermomètre infrarouge ?
Il n’est pas pertinent de définir une distance maximale uniquement en mètres. Lorsque la distance augmente, le spot s’agrandit également. La distance réellement utilisable dépend donc du rapport D:S, de la taille de la cible, des conditions ambiantes et des caractéristiques optiques de l’instrument.

Un rapport D:S plus élevé est-il toujours préférable ?
Non. Un rapport élevé est particulièrement utile pour les petites cibles et les grandes distances. Pour les grandes surfaces ou les mesures à courte distance, une résolution optique très élevée n’est pas nécessairement utile.

Un thermomètre 12:1 peut-il mesurer à 1 mètre ?
Oui, à condition que la cible soit suffisamment grande. À environ 1 mètre, le spot théorique atteint déjà plusieurs centimètres. La surface utile de la cible doit donc être nettement supérieure au spot. Pour des valeurs précises, consultez le diagramme D:S du modèle.

Une visée laser précise garantit-elle une mesure correcte ?
Non. Le laser sert uniquement au pointage. La zone réellement mesurée est définie par l’optique infrarouge. Si le spot dépasse la cible, les surfaces voisines peuvent influencer la lecture.

Pour une petite cible, faut-il se rapprocher ou choisir un rapport D:S plus élevé ?
Les deux solutions sont possibles. Si les conditions de sécurité le permettent, une distance plus courte améliore généralement la couverture de la cible. Si une distance importante doit être maintenue, un rapport D:S plus élevé est préférable.

La distance modifie-t-elle la précision spécifiée de l’appareil ?
La précision spécifiée est généralement définie dans des conditions d’essai précises. La distance seule ne modifie pas cette spécification. En revanche, si le spot dépasse la cible ou si des influences atmosphériques et environnementales interviennent, l’erreur de mesure réelle peut augmenter.

Conclusion

Choisir correctement la distance de mesure revient essentiellement à faire correspondre la distance de travail, le rapport D:S et la taille de la cible.

Pour des cibles relativement grandes, des thermomètres 10:1 ou 12:1 conviennent à de nombreuses applications générales et industrielles. Pour des cibles plus petites qui doivent être mesurées à plus grande distance, des rapports de 50:1, 80:1 ou supérieurs peuvent être plus adaptés.

La surface utile de la cible doit toujours couvrir suffisamment le spot, et le point laser ne doit pas être confondu avec la zone réelle de mesure infrarouge. Pour les applications à longue distance, à haute température, sur petites cibles ou en environnement industriel complexe, il est préférable de définir d’abord la distance de travail et la taille minimale de la cible, puis d’évaluer conjointement le rapport D:S, la plage de température, la précision et l’émissivité.

Un thermomètre infrarouge ne peut fournir une mesure de température de surface stable et représentative que si sa résolution optique est correctement adaptée à la distance de travail.
