Introduction
Un thermomètre infrarouge mesure la température sans contact en détectant le rayonnement infrarouge émis par la surface d’un objet. Son système optique collecte ce rayonnement et le dirige vers le capteur infrarouge, qui le convertit ensuite en valeur de température.
La lentille ou la fenêtre optique infrarouge située à l’avant de l’appareil constitue donc un élément essentiel de la chaîne de mesure.
Avec le temps, de la poussière, des résidus huileux, des traces d’eau, des empreintes digitales ou d’autres contaminants peuvent s’y déposer. Une contamination importante peut réduire l’énergie infrarouge reçue par le capteur et affecter le temps de réponse, la stabilité ou la précision de la mesure.
Un nettoyage approprié permet de préserver les performances de mesure tout en limitant les risques de détérioration de la surface optique.
Points essentiels
● Maintenir la lentille ou la fenêtre optique propre afin de limiter toute perturbation du rayonnement infrarouge.
● Éteindre l’appareil avant le nettoyage et éliminer les particules libres avant d’essuyer la surface.
● Utiliser de préférence une poire soufflante, un pinceau optique souple, un chiffon non pelucheux ou un produit adapté aux surfaces optiques.
● Éviter les essuie-tout abrasifs, les brosses dures et les objets pointus.
● Ne pas utiliser d’alcool ou de solvants agressifs sans autorisation explicite du fabricant.
● Attendre que la surface optique soit parfaitement sèche avant toute nouvelle mesure.
Pourquoi faut-il maintenir l’optique propre ?
Le pointeur laser d’un thermomètre infrarouge ne mesure pas la température. La mesure repose sur le rayonnement infrarouge naturellement émis par la surface de la cible.
Le système optique collecte ce rayonnement dans un champ de mesure donné et le focalise vers le détecteur.
La poussière, les huiles, l’humidité ou d’autres dépôts peuvent absorber, diffuser ou bloquer une partie du rayonnement infrarouge.
Une légère présence de poussière ne provoque pas nécessairement une erreur immédiatement visible. Une contamination plus importante peut toutefois entraîner :
● Une réponse de mesure plus lente ;
● Une stabilité réduite des valeurs affichées ;
● Des variations plus importantes entre plusieurs mesures ;
● Des écarts par rapport aux conditions normales de mesure ;
● Une influence plus marquée lors de la mesure de petites cibles ou à grande distance.
La propreté de l’optique doit donc être vérifiée lorsqu’un thermomètre infrarouge fournit des valeurs inhabituelles.
Quels outils utiliser pour le nettoyage ?
Il est recommandé d’utiliser des accessoires adaptés aux surfaces optiques sensibles et de limiter autant que possible le contact direct.
● Poire soufflante : idéale pour éliminer les poussières et particules libres lors de la première étape.
● Pinceau optique souple : utile pour les particules qui ne peuvent pas être éliminées par soufflage seul.
● Chiffon optique non pelucheux ou microfibre : adapté aux traces de doigts, légers dépôts huileux et marques d’eau.
● Papier de nettoyage optique : utilisable avec précaution sur les surfaces compatibles.
● Liquide de nettoyage optique approprié : peut être utilisé pour les dépôts huileux plus tenaces, uniquement si cela est autorisé par le fabricant.
Lorsque la nature du matériau ou du revêtement optique n’est pas connue, il convient de suivre en priorité les instructions d’entretien du fabricant.

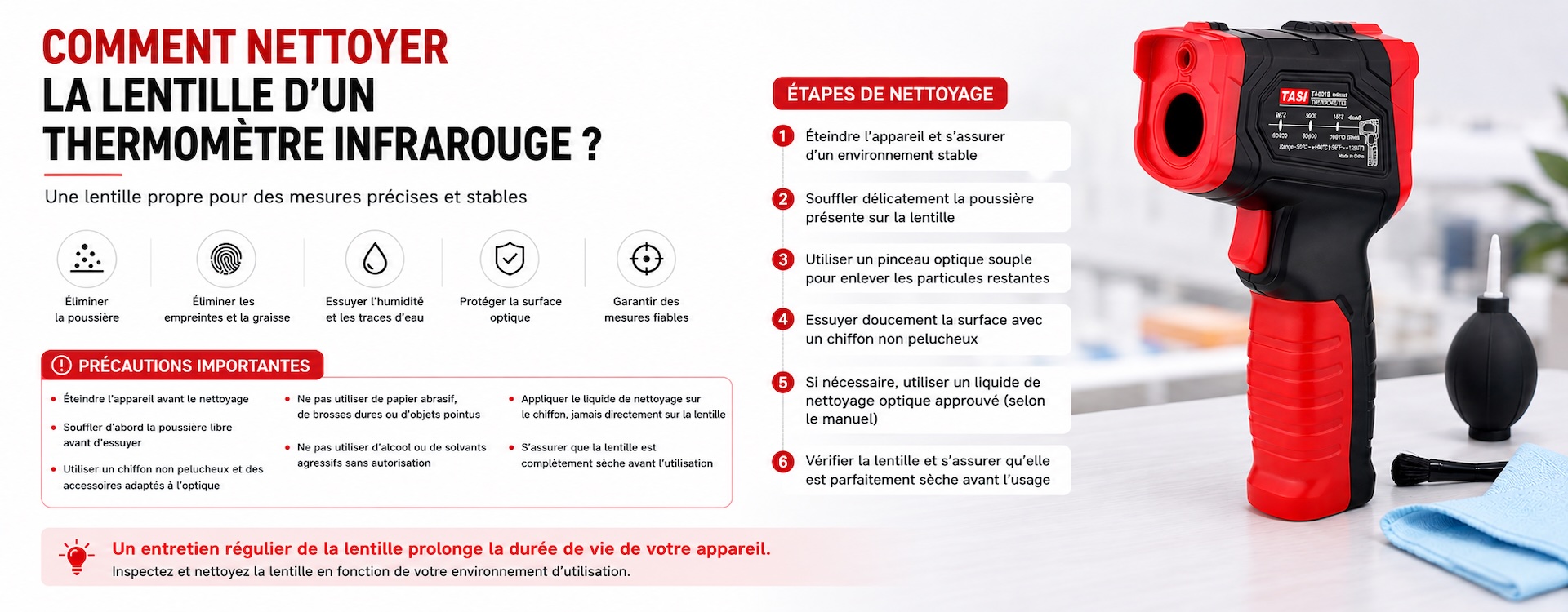

Comment nettoyer correctement la lentille ?
La règle générale consiste à éliminer les particules avant d’effectuer tout essuyage.
● Éteindre le thermomètre. L’appareil doit être stable et se trouver à une température ambiante normale.
● Inspecter la surface optique. Vérifier la présence de poussière, huile, traces d’eau, empreintes ou autres contaminants.
● Éliminer les particules libres. Utiliser d’abord une poire soufflante, puis si nécessaire un pinceau optique souple.
● Nettoyer les traces légères. Essuyer délicatement avec un chiffon optique propre et non pelucheux, sans exercer de pression excessive.
● Traiter les dépôts huileux persistants. Si le fabricant l’autorise, appliquer une petite quantité de produit de nettoyage approprié sur le chiffon, et non directement sur l’appareil.
● Contrôler et laisser sécher. Vérifier l’absence de résidus, de fibres ou d’humidité avant de reprendre les mesures.
Si des particules dures telles que du sable ou des poussières métalliques sont présentes, elles doivent impérativement être éliminées avant tout essuyage afin d’éviter les rayures.
Pourquoi éviter les mouchoirs ou essuie-tout ordinaires ?
Les mouchoirs en papier, essuie-tout et textiles non prévus pour l’optique peuvent sembler doux, mais leur structure n’est pas nécessairement adaptée aux surfaces optiques de précision.
Ils peuvent laisser des fibres ou provoquer des micro-rayures lorsqu’ils sont utilisés de manière répétée.
Le risque augmente lorsque des particules dures sont présentes, car celles-ci peuvent être entraînées sur la surface pendant l’essuyage.
Peut-on utiliser de l’alcool ?
L’utilisation d’alcool n’est recommandée que si le matériau et le revêtement de la fenêtre optique sont compatibles.
Les thermomètres infrarouges peuvent intégrer différents matériaux optiques et différents traitements de surface. Certains sont sensibles à certains solvants, susceptibles de provoquer un voile, une détérioration du revêtement ou une altération permanente.
Il est donc recommandé de :
● Utiliser de l’alcool uniquement si la documentation du produit l’autorise explicitement ;
● Commencer par un nettoyage à sec si aucun produit chimique n’est spécifié ;
● Utiliser uniquement une méthode de nettoyage recommandée par le fabricant pour les résidus huileux persistants.
Les nettoyants pour vitres classiques, l’acétone, les produits fortement acides ou alcalins ainsi que les solvants non approuvés doivent également être évités.
Quelles précautions faut-il respecter ?
● Ne pas toucher directement la surface optique avec les doigts.
● Ne pas utiliser d’objet pointu pour retirer les dépôts.
● Ne pas utiliser de brosse dure ni de matériau abrasif.
● Ne pas exercer de pression excessive sur la fenêtre optique.
● Ne pas pulvériser directement une grande quantité de liquide sur l’optique.
● Ne pas utiliser d’air comprimé à haute pression à très courte distance.
● Ne pas effectuer de mesure tant que la lentille est humide.
● En cas de rayure importante, fissure, dégradation du revêtement ou contamination interne, faire contrôler l’appareil par un professionnel plutôt que de le démonter.
À quelle fréquence faut-il nettoyer la lentille ?
Il n’existe pas d’intervalle de nettoyage universel. La fréquence dépend principalement de l’environnement d’utilisation et du niveau de contamination.
Dans un laboratoire, un bureau ou un environnement intérieur propre, une inspection périodique et un nettoyage uniquement lorsque cela est nécessaire sont généralement suffisants.
Dans les ateliers, les applications HVAC, la maintenance industrielle, les chantiers ou les environnements poussiéreux et huileux, l’optique doit être inspectée plus fréquemment.
Un nettoyage excessif n’est cependant pas recommandé, car des essuyages inutiles augmentent l’usure mécanique de la surface optique.
Que faire si les mesures restent incorrectes après le nettoyage ?
Une optique contaminée n’est qu’une des causes possibles d’une mesure infrarouge incorrecte.
Si les valeurs restent anormales après nettoyage, il convient également de vérifier :
● L’émissivité de la surface mesurée ;
● Le réglage de l’émissivité de l’appareil ;
● Le respect du rapport distance/diamètre de cible D:S ;
● La couverture complète du spot de mesure par la cible ;
● L’absence de mesure à travers une vitre ordinaire ou un plastique transparent ;
● Le caractère fortement réfléchissant éventuel de la surface ;
● Le temps de stabilisation après un changement important de température ambiante ;
● La présence éventuelle de condensation, vapeur, fumée ou poussière ;
● La nécessité d’un étalonnage ou d’un contrôle professionnel.
Le nettoyage de la lentille doit donc être considéré comme une étape de maintenance et de diagnostic parmi d’autres.
FAQ
Une petite quantité de poussière peut-elle affecter la mesure ?
Une légère poussière ne provoque pas nécessairement une erreur visible immédiatement. Une accumulation progressive peut toutefois réduire la transmission du rayonnement infrarouge.
Peut-on utiliser un chiffon humide ?
Un chiffon humide ordinaire n’est pas recommandé, car il peut laisser de l’humidité ou des résidus et ne pas être adapté aux surfaces optiques.
Comment éliminer des empreintes digitales ?
Éliminer d’abord les poussières libres, puis essuyer délicatement avec un chiffon optique non pelucheux. Si nécessaire, utiliser uniquement un produit de nettoyage autorisé.
Peut-on souffler sur la lentille avec la bouche ?
Ce n’est pas recommandé. L’air expiré contient de l’humidité et de fines gouttelettes susceptibles de laisser de nouveaux dépôts.
Peut-on continuer à utiliser l’appareil si la lentille est rayée ?
Cela dépend de la position et de l’importance de la rayure. Si les dommages sont visibles ou si les mesures deviennent anormales, une vérification professionnelle est recommandée.
Le nettoyage résout-il tous les problèmes de précision ?
Non. L’émissivité, la distance de mesure, la taille de la cible, les surfaces réfléchissantes, l’environnement et l’état de l’instrument peuvent également affecter le résultat.
Conclusion
La lentille ou la fenêtre optique d’un thermomètre infrarouge assure la transmission du rayonnement infrarouge de la cible vers le détecteur. La poussière, les huiles, les traces d’eau et les empreintes peuvent perturber cette transmission et réduire la stabilité des mesures.
La méthode recommandée consiste à éliminer d’abord les particules libres, puis à essuyer uniquement si nécessaire avec des accessoires adaptés à l’optique. Les matériaux abrasifs, objets pointus, solvants agressifs et pressions excessives doivent être évités.
Une optique propre, associée à un réglage correct de l’émissivité, une distance de mesure appropriée et une utilisation conforme, contribue à garantir des mesures infrarouges stables et fiables.
