Einleitung

Infrarot-Thermometer werden häufig in der industriellen Prüfung, Anlagenwartung, Elektrotechnik, HVAC-Technik, Gebäudeinspektion sowie in Laboranwendungen eingesetzt. Im Gegensatz zu herkömmlichen Kontaktthermometern müssen Infrarot-Thermometer das Messobjekt nicht direkt berühren. Stattdessen erfassen sie die von der Oberfläche abgegebene Infrarotstrahlung und berechnen daraus die Temperatur.

● Aufgrund ihrer schnellen Messung, sicheren Anwendung aus Abstand und einfachen Bedienung sind Infrarot-Thermometer wichtige Werkzeuge für moderne Temperaturmessungen.

● Ein grundlegendes Verständnis des Funktionsprinzips hilft Anwendern, geeignete Messgeräte auszuwählen, Messfehler zu reduzieren und zuverlässigere Ergebnisse zu erzielen.

Wichtige Punkte

● Infrarot-Thermometer bestimmen die Temperatur durch die Erfassung der von Objekten abgegebenen Infrarotstrahlung.

● Der Infrarotsensor wandelt die empfangene Wärmestrahlung in elektrische Signale um.

● Die Messwerte werden durch Signalverarbeitung und interne Algorithmen berechnet.

● Faktoren wie Emissionsgrad, Messabstand und Umgebungsbedingungen beeinflussen die Messgenauigkeit.

Was ist ein Infrarot-Thermometer?

Ein Infrarot-Thermometer ist ein berührungsloses Temperaturmessgerät, das auf dem Prinzip der Infrarotstrahlung basiert. Es wird auch als Infrarot-Temperaturmessgerät oder kontaktloses Thermometer bezeichnet.

● Alle Objekte mit einer Temperatur oberhalb des absoluten Nullpunkts (-273,15 °C) geben kontinuierlich Infrarotstrahlung ab. Mit steigender Temperatur nimmt die abgegebene Strahlungsenergie in der Regel zu.

● Das Infrarot-Thermometer sammelt diese Strahlung über ein optisches System und wandelt sie mithilfe eines Sensors und einer elektronischen Verarbeitung in Temperaturwerte um.

● Im Vergleich zu Kontaktmessgeräten ermöglicht die berührungslose Messung eine sichere Temperaturprüfung an heißen Anlagen, beweglichen Bauteilen, schwer zugänglichen Bereichen und elektrischen Komponenten.

Grundprinzip der Infrarot-Temperaturmessung

Das grundlegende Funktionsprinzip eines Infrarot-Thermometers basiert auf der Beziehung zwischen der thermischen Strahlung eines Objekts und seiner Temperatur.

● Mit steigender Temperatur nimmt die thermische Bewegung der Atome und Moleküle zu, wodurch mehr Infrarotstrahlung abgegeben wird.

● Das optische System des Messgeräts sammelt die vom Zielobjekt ausgesendete Infrarotstrahlung und fokussiert sie auf den Infrarotsensor.

● Der Sensor wandelt die empfangene Strahlungsenergie in elektrische Signale um.

● Der integrierte Mikroprozessor verstärkt, verarbeitet und kompensiert die Signale und berechnet mithilfe interner Algorithmen die Temperatur.

● Das Messergebnis wird anschließend auf dem Display angezeigt.

Hauptkomponenten eines Infrarot-Thermometers

Obwohl Infrarot-Thermometer kompakt aufgebaut sind, bestehen sie aus mehreren wichtigen Komponenten, die gemeinsam die Temperaturmessung ermöglichen.

Optisches System

● Das optische System erfasst die vom Messobjekt abgegebene Infrarotstrahlung und leitet die Energie präzise zum Sensor weiter.

● Hochwertige Infrarot-Thermometer verwenden spezielle Linsensysteme, um die Messleistung über größere Entfernungen zu verbessern und Störeinflüsse zu reduzieren.

● Die Qualität des optischen Systems beeinflusst den Messabstand und die Größe des Messflecks und steht in direktem Zusammenhang mit dem Distanz-zu-Messfleck-Verhältnis (D:S).

Infrarotsensor

● Der Infrarotsensor ist eine der wichtigsten Komponenten des Geräts. Er wandelt die unsichtbare Infrarotstrahlung in elektrische Signale um.

● Häufig eingesetzte Sensoren sind Thermopile-Sensoren, die abhängig von der empfangenen Wärmestrahlung unterschiedliche Ausgangssignale erzeugen.

● Die Empfindlichkeit und Stabilität des Sensors haben direkten Einfluss auf die Messgenauigkeit.

Signalverarbeitungssystem

● Das vom Sensor erzeugte Signal ist relativ schwach und muss verstärkt, gefiltert und durch Temperaturkompensation verarbeitet werden.

● Der Mikroprozessor berücksichtigt Sensordaten, Umgebungstemperatur und eingestellte Emissionswerte, um zuverlässige Messergebnisse zu gewährleisten.

Anzeige- und Steuerungssystem

● Nach der Verarbeitung werden die berechneten Temperaturwerte auf dem Display dargestellt.

● Moderne Geräte verfügen teilweise über zusätzliche Funktionen wie Laserzielanzeige, Datenspeicherung, Alarmfunktion oder Bluetooth-Kommunikation zur effizienteren Datenerfassung.

Wie Infrarot-Thermometer die Temperatur berechnen

Ein Infrarot-Thermometer misst die Temperatur nicht direkt, sondern berechnet sie anhand der von der Oberfläche abgegebenen Infrarotstrahlung.

● Die Intensität der abgegebenen Infrarotstrahlung steht in direktem Zusammenhang mit der Oberflächentemperatur eines Objekts.

● Nachdem der Sensor die Infrarotenergie erfasst hat, wandelt das Gerät die Strahlungsdaten mithilfe eines internen Berechnungsmodells in Temperaturwerte um.

● Während der Messung muss außerdem der Emissionsgrad des Messobjekts berücksichtigt werden.

● Unterschiedliche Materialien wie Metall, Kunststoff, Glas oder Keramik besitzen unterschiedliche Emissionswerte. Daher ist eine korrekte Einstellung des Emissionsgrades entscheidend für genaue Messergebnisse.

Einfluss des Emissionsgrades auf die Infrarotmessung

Der Emissionsgrad ist einer der wichtigsten Faktoren für die Genauigkeit einer Infrarot-Temperaturmessung.

● Der Emissionsgrad beschreibt die Fähigkeit einer Oberfläche, Infrarotstrahlung abzugeben, verglichen mit einem idealen schwarzen Körper. Der typische Einstellbereich liegt zwischen 0,10 und 1,00.

● Materialien mit hohem Emissionsgrad, beispielsweise nichtmetallische Oberflächen oder lackierte Flächen, lassen sich in der Regel genauer messen.

● Glatte Metalloberflächen besitzen häufig einen niedrigeren Emissionsgrad und können Umgebungsstrahlung reflektieren, wodurch Messabweichungen entstehen können.

● Deshalb sollte der Emissionsgrad entsprechend der Materialeigenschaften des Messobjekts angepasst werden.

Ablauf einer Infrarot-Temperaturmessung

Eine vollständige Messung mit einem Infrarot-Thermometer erfolgt normalerweise in mehreren Schritten:

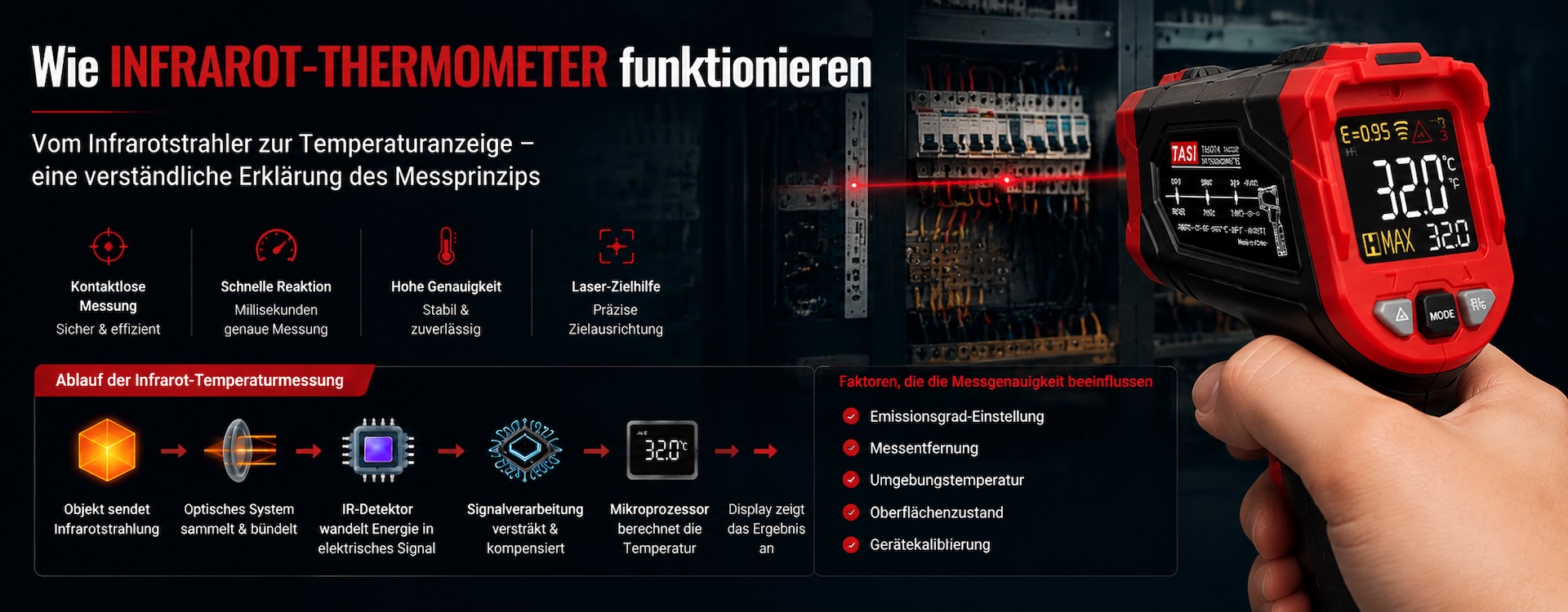

● Schritt 1: Das Messobjekt gibt Infrarotstrahlung ab.

● Schritt 2: Das optische System sammelt und fokussiert die Strahlungsenergie.

● Schritt 3: Der Infrarotsensor wandelt die Wärmestrahlung in elektrische Signale um.

● Schritt 4: Die Elektronik verarbeitet und analysiert die Signale.

● Schritt 5: Der Mikroprozessor berechnet anhand interner Algorithmen den Temperaturwert.

● Schritt 6: Das Display zeigt das Messergebnis an.

Der gesamte Messvorgang dauert in der Regel nur wenige Millisekunden. Dadurch eignen sich Infrarot-Thermometer besonders für schnelle Prüfungen und kontinuierliche Temperaturüberwachung.

Faktoren, die die Genauigkeit von Infrarot-Thermometern beeinflussen

Obwohl Infrarot-Thermometer eine schnelle und komfortable Temperaturmessung ermöglichen, können verschiedene Faktoren die Messergebnisse beeinflussen.

● Messabstand: Mit zunehmender Entfernung vergrößert sich der Messbereich. Ist die Messfläche zu klein, können angrenzende Bereiche das Ergebnis beeinflussen.

● Emissionsgradeinstellung: Ein falsch eingestellter Emissionsgrad führt direkt zu Messfehlern.

● Umgebungstemperatur: Extreme Umgebungsbedingungen können die Sensorleistung beeinflussen und erfordern gegebenenfalls eine Temperaturkompensation.

● Oberflächenbeschaffenheit: Reflektierende, transparente oder spezielle Materialien können die Messgenauigkeit reduzieren.

● Gerätezustand: Sensorqualität, Batteriestatus und Kalibrierungszustand beeinflussen ebenfalls die Zuverlässigkeit der Messung.

Anwendungsbereiche von Infrarot-Thermometern

Aufgrund ihrer schnellen Messung, sicheren Anwendung und berührungslosen Funktionsweise werden Infrarot-Thermometer in zahlreichen Branchen eingesetzt.

● Elektrotechnik: Zur Erkennung ungewöhnlicher Erwärmungen an Transformatoren, Schaltschränken, Kabelverbindungen und elektrischen Anlagen.

● Industrielle Instandhaltung: Zur Überwachung von Motoren, Lagern, Maschinenkomponenten und zur Unterstützung der vorbeugenden Wartung.

● HVAC-Technik: Zur Messung von Oberflächentemperaturen an Klimaanlagen, Rohrleitungen, Wärmetauschern und Lüftungssystemen.

● Gebäudeprüfung: Zur Bewertung von Temperaturunterschieden an Wänden, Fenstern, Dämmstrukturen und Gebäudekomponenten.

● Labor und Forschung: Zur Temperaturüberwachung, Materialprüfung und Analyse thermischer Veränderungen.

● Lebensmittel- und Medizinbereich: Zur schnellen Oberflächentemperaturkontrolle und Prozessüberwachung.

Richtige Verwendung eines Infrarot-Thermometers

Um möglichst genaue Messergebnisse zu erhalten, sollten folgende Punkte beachtet werden:

● Vor der Messung sollte überprüft werden, ob das Gerät ordnungsgemäß funktioniert und der passende Emissionsgrad für das Messobjekt eingestellt ist.

● Der Messabstand sollte entsprechend dem Distanz-zu-Messfleck-Verhältnis (D:S) des Geräts eingehalten werden.

● Messungen durch Glas, Dampf, Staub oder andere Hindernisse sollten vermieden werden, da diese die Infrarotstrahlung beeinflussen können.

● Bei stark reflektierenden Metalloberflächen sollten geeignete Korrekturmethoden oder alternative Messverfahren verwendet werden.

● Bei wichtigen Anlagenprüfungen empfiehlt es sich, mehrere Messungen durchzuführen und die Ergebnisse gemeinsam zu bewerten.

Zusammenfassung

Infrarot-Thermometer nutzen die von Objekten abgegebene Infrarotstrahlung, um durch optische Erfassung, Sensordetektion, Signalverarbeitung und Temperaturberechnung eine schnelle berührungslose Temperaturmessung zu ermöglichen.

● Zu den wichtigsten Technologien gehören die Erfassung der Infrarotstrahlung, die Umwandlung durch Sensoren, die Signalverarbeitung und die Emissionsgradkompensation.

● Ein gutes Verständnis des Messprinzips sowie die richtige Anwendungsmethode helfen dabei, die Genauigkeit der Temperaturmessung deutlich zu verbessern.

● Mit zunehmender Bedeutung von Automatisierung und Zustandsüberwachung werden Infrarot-Thermometer weiterhin eine wichtige Rolle in der Elektrotechnik, industriellen Wartung, Gebäudeprüfung und Umweltüberwachung spielen.

Häufig gestellte Fragen (FAQ)

Warum können Infrarot-Thermometer die Temperatur ohne direkten Kontakt messen?

● Infrarot-Thermometer erfassen die natürliche Infrarotstrahlung eines Objekts und berechnen daraus die Temperatur. Daher ist kein direkter Kontakt erforderlich.

Messen Infrarot-Thermometer die Innentemperatur eines Objekts?

● Nein. Herkömmliche Infrarot-Thermometer messen hauptsächlich die Oberflächentemperatur und können die Temperatur im Inneren eines Objekts nicht direkt bestimmen.

Warum können Messungen auf Metalloberflächen ungenau sein?

● Metalloberflächen besitzen häufig einen niedrigen Emissionsgrad und reflektieren Umgebungsstrahlung. Dadurch können Messabweichungen entstehen, weshalb eine korrekte Einstellung des Emissionsgrades erforderlich ist.

Welche Funktion hat der Laser bei einem Infrarot-Thermometer?

● Der Laser dient ausschließlich zur Zielmarkierung und hilft dem Anwender, den Messbereich zu bestimmen. Er führt keine Temperaturmessung durch.

Ist eine größere Messentfernung genauer?

● Nicht unbedingt. Der Messabstand muss zum D:S-Verhältnis des Geräts passen. Eine zu große Entfernung kann den Messbereich vergrößern und die Genauigkeit verringern.
