Introduction

La vitesse de rotation est un paramètre important pour les moteurs, ventilateurs, arbres de transmission, poulies, broches de machines-outils et de nombreux autres équipements rotatifs. Elle permet non seulement de connaître la vitesse de fonctionnement d’une machine, mais également de contrôler ses performances et son état.

Le rôle d’un tachymètre consiste à déterminer combien de rotations complètes un objet effectue pendant une période donnée, puis à exprimer le résultat en tr/min ou RPM (revolutions per minute).

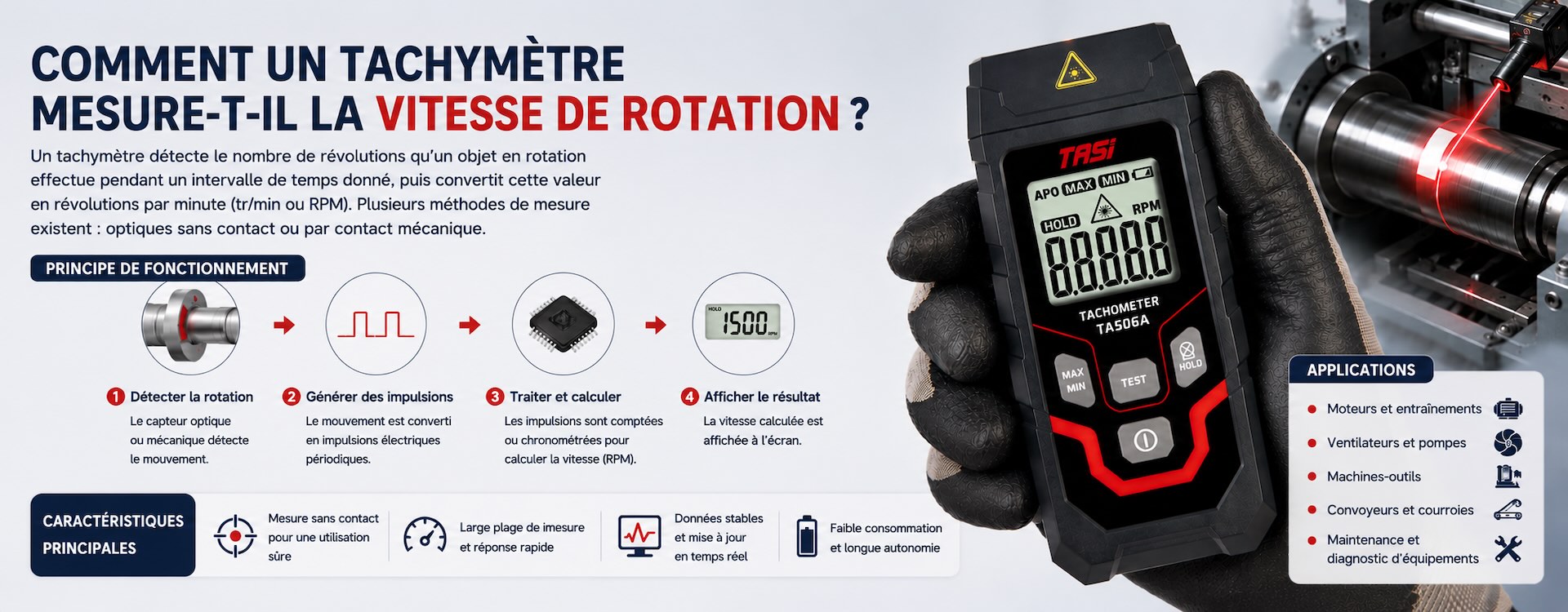

Quel que soit le principe de détection utilisé, le processus général peut être résumé comme suit :

● Détecter le mouvement de rotation ;
● Convertir la rotation en un signal périodique ;
● Mesurer la fréquence ou la période du signal ;
● Convertir la mesure en vitesse de rotation ;
● Traiter et afficher le résultat.

Sur les tachymètres portables, les méthodes les plus courantes sont la mesure optique sans contact et la mesure avec contact.

Points clés

● La vitesse de rotation est généralement exprimée en tr/min ou RPM.
● Un tachymètre ne mesure pas directement une valeur RPM : il détecte d’abord un signal périodique associé à la rotation.
● Les tachymètres sans contact utilisent généralement un capteur optique et une cible réfléchissante.
● Les tachymètres à contact transmettent directement le mouvement d’un arbre ou d’une surface au mécanisme de mesure.
● Le calcul peut être effectué à partir du nombre d’impulsions par unité de temps ou de l’intervalle entre deux impulsions.
● La cible réfléchissante, la position de mesure, l’état de surface, la stabilité du contact et les variations réelles de vitesse peuvent influencer le résultat.

Qu’est-ce que la vitesse de rotation ?

La vitesse de rotation indique le nombre de tours complets effectués par un objet pendant une durée donnée. En mesure industrielle, elle est couramment exprimée en tr/min ou en RPM.

Par exemple :

● 600 tr/min correspondent à 600 rotations par minute ;
● 1 500 tr/min correspondent à 1 500 rotations par minute ;
● 3 000 tr/min correspondent à 3 000 rotations par minute.

Si un arbre effectue 25 rotations par seconde :

25 × 60 = 1 500 tr/min

Le principe fondamental de la mesure consiste donc à établir la relation entre le nombre de rotations et le temps écoulé.

Le tachymètre n’a généralement pas besoin de suivre en continu tout le mouvement mécanique. Il lui suffit de détecter un événement répétitif pouvant être associé à chaque tour complet.

Principe général de mesure d’un tachymètre

Quel que soit le capteur utilisé, le mouvement mécanique est tout d’abord transformé en un signal périodique exploitable par l’électronique.

Supposons qu’une impulsion soit générée à chaque rotation complète.

Si le tachymètre détecte 20 impulsions en une seconde :

20 × 60 = 1 200 tr/min

La vitesse de l’arbre est donc de 1 200 tr/min.

Un tachymètre numérique comprend généralement un capteur, un circuit de conditionnement du signal, une base de temps ou un microprocesseur, ainsi qu’un afficheur.

● Le capteur détecte la rotation ;
● Le circuit de conditionnement transforme le signal brut en impulsions électriques stables ;
● Le processeur compte les impulsions ou mesure leur intervalle ;
● L’algorithme de calcul convertit ces données en vitesse de rotation ;
● L’afficheur présente le résultat.

D’un point de vue électronique, le tachymètre mesure donc principalement une fréquence ou une période liée à la rotation, puis calcule la valeur en tr/min.

Comment fonctionne un tachymètre sans contact ?

Un tachymètre sans contact utilise généralement une détection optique et ne nécessite aucun contact mécanique avec la pièce en rotation. Cette méthode convient particulièrement aux moteurs, ventilateurs, poulies, broches de machines-outils et autres composants tournant à grande vitesse.

Dans de nombreux cas, une petite bande réfléchissante est placée sur l’élément rotatif.

L’appareil dirige un faisceau lumineux vers la zone de mesure. Lorsque le faisceau atteint une surface ordinaire, le signal utile réfléchi reste relativement faible. Lorsque la cible réfléchissante passe devant le capteur, la quantité de lumière reçue change nettement.

Le capteur optique transforme cette variation en impulsion électrique.

Lorsqu’une seule cible réfléchissante est utilisée :

● Chaque passage de la cible correspond à un tour ;
● Chaque impulsion valide peut donc représenter une rotation complète ;
● Le nombre d’impulsions détectées pendant une durée donnée permet de calculer les tr/min.

Par exemple, si 25 impulsions sont détectées en 0,5 seconde :

25 ÷ 0,5 × 60 = 3 000 tr/min

Certains tachymètres possèdent un faisceau visible ou un laser servant principalement au positionnement. La mesure elle-même repose sur le système optique interne qui détecte les variations périodiques de réflexion.

Pourquoi utiliser une bande réfléchissante ?

Les surfaces en rotation peuvent présenter des couleurs, textures, brillances et niveaux de réflexion très différents. Les surfaces métalliques, plastiques ou peintes peuvent donc produire des signaux optiques irréguliers.

Une bande réfléchissante crée un repère optique clairement identifiable qui améliore la détection de chaque rotation.

Il est recommandé de :

● Fixer solidement la bande afin qu’elle ne se détache pas à grande vitesse ;
● Maintenir la zone de mesure propre ;
● Orienter correctement le faisceau vers la trajectoire de la cible ;
● Éviter les autres surfaces fortement réfléchissantes à proximité ;
● Utiliser normalement une seule cible lorsque l’appareil considère qu’une impulsion correspond à un tour.

Si deux cibles sont utilisées alors que le tachymètre est configuré pour une impulsion par tour, il peut détecter deux impulsions à chaque rotation et afficher environ le double de la vitesse réelle.

Comment fonctionne un tachymètre à contact ?

Un tachymètre à contact utilise une pointe, un cône ou un autre accessoire mécanique directement appliqué sur l’arbre en rotation.

L’arbre entraîne le mécanisme de mesure du tachymètre. Un capteur interne détecte ensuite cette rotation et la convertit en signal électrique.

Le processus est généralement le suivant :

● L’accessoire de mesure est placé correctement contre l’arbre ;
● L’arbre entraîne mécaniquement l’accessoire ;
● Le capteur interne génère des impulsions ;
● Le processeur calcule la vitesse de rotation ;
● La valeur est affichée en tr/min.

Cette méthode ne nécessite pas de bande réfléchissante et peut être adaptée lorsque la détection optique est difficile.

Toutefois, l’alignement, la pression de contact et le glissement entre l’accessoire et l’arbre peuvent affecter la mesure.

Comment mesurer une vitesse linéaire avec un tachymètre à contact ?

Certains tachymètres à contact peuvent recevoir une roue de mesure pour déterminer la vitesse linéaire de courroies, convoyeurs, câbles, fils, papier ou autres matériaux en mouvement.

L’appareil mesure d’abord la vitesse de rotation de la roue, puis utilise sa circonférence pour calculer la vitesse linéaire.

À chaque tour complet de la roue, la surface se déplace théoriquement d’une distance égale à la circonférence de celle-ci.

Ainsi :

Vitesse linéaire = Circonférence de la roue × Nombre de tours par unité de temps

Selon le modèle, l’appareil peut afficher directement la vitesse en m/min, m/s ou ft/min.

La roue doit rester en contact stable avec la surface. En cas de glissement, sa vitesse de rotation ne représente plus correctement la vitesse réelle du matériau.

Comment les impulsions sont-elles converties en tr/min ?

Les tachymètres numériques utilisent principalement deux méthodes : le comptage de fréquence et la mesure de période.

Avec le comptage de fréquence, l’appareil détermine combien d’impulsions valides sont détectées pendant une durée définie.

Si une impulsion correspond à une rotation :

tr/min = rotations par seconde × 60

Avec 50 impulsions par seconde :

50 × 60 = 3 000 tr/min

Une autre méthode consiste à mesurer l’intervalle entre deux impulsions successives.

Si une rotation complète dure 0,02 seconde :

Rotations par seconde = 1 ÷ 0,02 = 50

Donc :

50 × 60 = 3 000 tr/min

Les tachymètres numériques modernes utilisent généralement un microprocesseur pour la mesure du temps, le filtrage, le calcul et l’affichage. Le traitement peut être optimisé afin d’obtenir un compromis adapté entre rapidité de réponse et stabilité de lecture.

Pourquoi la valeur affichée peut-elle fluctuer ?

La vitesse réelle d’une machine n’est pas toujours parfaitement constante. Une légère variation de l’affichage ne signifie donc pas nécessairement que l’appareil fonctionne mal.

Les causes possibles comprennent :

● Les variations normales du moteur ;
● Les changements de charge ;
● Les vibrations mécaniques ;
● Un signal optique instable ;
● Une modification de la distance ou de l’angle de mesure ;
● Un léger glissement pendant une mesure à contact ;
● La mise à jour continue de la valeur en temps réel.

Les tachymètres numériques peuvent utiliser des fonctions de filtrage et de moyennage pour stabiliser l’affichage.

Un moyennage plus important améliore généralement la stabilité, mais peut également ralentir légèrement la réaction de l’affichage lorsque la vitesse change rapidement.

Facteurs influençant une mesure sans contact

La qualité du signal optique joue un rôle essentiel dans une mesure sans contact fiable.

Les principaux facteurs sont :

● Qualité de la cible réfléchissante : une cible trop petite, sale, endommagée ou mal fixée peut provoquer une détection instable.
● Distance de mesure : l’appareil doit être utilisé dans la plage de distance spécifiée.
● Angle de mesure : le faisceau doit intercepter de manière fiable le passage de la cible.
● Surface de la cible : certaines surfaces métalliques très réfléchissantes peuvent produire des signaux parasites.
● Lumière ambiante : une source lumineuse très intense peut perturber certains systèmes optiques.
● Nombre de cibles : il doit correspondre au mode de calcul ou au réglage des impulsions de l’appareil.

L’objectif essentiel consiste à obtenir un signal périodique clair, stable et correctement associé à chaque rotation.

Facteurs influençant une mesure à contact

Les principales erreurs proviennent généralement de la qualité du contact mécanique.

● Mauvais alignement de l’accessoire avec l’arbre ;
● Mouvement excessif de l’appareil pendant la mesure ;
● Pression insuffisante provoquant un glissement ;
● Pression excessive ajoutant une charge mécanique ;
● Embout de mesure usé ou contaminé ;
● Mauvais contact entre la roue de mesure et la surface en mouvement.

L’instrument doit être maintenu de manière stable et l’accessoire choisi doit être adapté à l’arbre ou à la surface.

Pour les pièces très rapides, de petite taille, difficiles d’accès ou présentant un risque en cas de contact, la mesure sans contact est généralement préférable.

Différences entre mesure avec et sans contact

Les deux méthodes servent à déterminer la vitesse de rotation, mais leur principe de détection diffère.

● Mesure sans contact : détection optique sans contact mécanique, adaptée aux pièces rapides ou difficilement accessibles.
● Mesure à contact : transmission mécanique directe du mouvement d’un arbre accessible.
● Mesure de vitesse de surface : utilisation d’une roue de mesure pour convertir une rotation en vitesse linéaire.

Certains tachymètres numériques proposent les deux modes.

Le choix doit tenir compte de la vitesse, de l’accessibilité, de la distance de mesure, de la conception de la machine et des conditions de sécurité.

Utilité de la mesure de vitesse en maintenance

La mesure de vitesse ne sert pas uniquement à connaître la vitesse de rotation d’une machine. Elle aide également à vérifier son fonctionnement réel.

Applications courantes :

● Vérification de la vitesse réelle d’un moteur par rapport à sa valeur nominale ou programmée ;
● Contrôle du fonctionnement d’un ventilateur ;
● Comparaison des vitesses avant et après maintenance ;
● Recherche d’un glissement significatif dans une transmission par courroie ;
● Réglage des broches de machines-outils ;
● Vérification de la vitesse mécanique après réglage d’un variateur de fréquence ;
● Comparaison du fonctionnement sous différentes charges.

La vitesse de rotation n’est toutefois qu’un indicateur parmi d’autres. Pour un diagnostic complet, elle est souvent associée aux mesures de vibration, température, courant, bruit et autres paramètres de fonctionnement.

FAQ

Un tachymètre mesure-t-il une vitesse ou une fréquence ?
Sur le plan électronique, un tachymètre numérique mesure généralement une fréquence d’impulsions ou une période associée à la rotation, puis convertit cette information en tr/min.

Un tachymètre laser mesure-t-il directement la vitesse avec le laser ?
Sur de nombreux appareils portables, le laser visible sert principalement au positionnement. Le calcul repose sur la détection optique des variations périodiques du signal réfléchi.

Pourquoi une bande réfléchissante est-elle généralement utilisée ?
Elle crée un repère optique clair et stable, ce qui facilite la détection fiable de chaque rotation.

Peut-on utiliser plusieurs cibles réfléchissantes sur un même arbre ?
Oui, uniquement si la configuration des impulsions du tachymètre est adaptée. Dans le cas contraire, deux cibles peuvent entraîner un affichage approximativement deux fois supérieur à la vitesse réelle.

Un tachymètre à contact est-il plus précis qu’un modèle sans contact ?
La précision ne dépend pas uniquement du principe de mesure. Les deux méthodes peuvent fournir des résultats fiables si les spécifications de l’appareil sont adaptées et si la procédure de mesure est correcte.

Un tachymètre peut-il mesurer la vitesse d’une courroie ?
Oui, si l’appareil prend en charge la mesure de vitesse linéaire avec une roue de mesure appropriée.

Conclusion

Le principe fondamental d’un tachymètre consiste à transformer le mouvement mécanique en un signal périodique, puis à calculer la vitesse de rotation à partir du nombre d’impulsions détectées ou de l’intervalle entre deux impulsions successives.

Un tachymètre sans contact utilise généralement un capteur optique et une cible réfléchissante. Un modèle à contact récupère directement le mouvement mécanique au moyen d’un embout ou d’une roue de mesure.

Le processus peut être résumé ainsi :

Rotation → détection → impulsions → calcul fréquence/temps → affichage en tr/min

La compréhension de ce principe permet de choisir une méthode adaptée et de réduire les erreurs liées à une mauvaise cible réfléchissante, une distance incorrecte, un glissement ou une utilisation inappropriée.
