Introducción

Los termómetros infrarrojos se utilizan ampliamente en inspección industrial, mantenimiento de equipos, pruebas eléctricas, sistemas HVAC, inspección de edificios y aplicaciones de laboratorio. A diferencia de los termómetros tradicionales de contacto, los termómetros infrarrojos no necesitan tocar directamente el objeto medido. En su lugar, detectan la radiación infrarroja emitida por la superficie del objeto y calculan su temperatura.

● Gracias a su rápida respuesta, medición segura a distancia y facilidad de uso, los termómetros infrarrojos se han convertido en herramientas importantes para la medición moderna de temperatura.

● Comprender su principio de funcionamiento ayuda a los usuarios a seleccionar el instrumento adecuado, mejorar los métodos de medición y obtener resultados más fiables.

Puntos clave

● Los termómetros infrarrojos miden la temperatura detectando la radiación infrarroja emitida naturalmente por los objetos.

● El detector infrarrojo convierte la energía térmica recibida en señales eléctricas.

● El instrumento procesa las señales y calcula la temperatura mediante algoritmos internos.

● Factores como la emisividad, la distancia de medición y las condiciones ambientales pueden afectar la precisión.

¿Qué es un termómetro infrarrojo?

Un termómetro infrarrojo es un instrumento de medición de temperatura sin contacto basado en el principio de la radiación infrarroja. También se conoce como termómetro de infrarrojos, termómetro sin contacto o medidor de temperatura infrarrojo.

● Todos los objetos con una temperatura superior al cero absoluto (-273,15 °C) emiten continuamente radiación infrarroja. Generalmente, cuanto mayor es la temperatura del objeto, mayor es la energía infrarroja emitida.

● El termómetro infrarrojo recoge esta energía mediante un sistema óptico y la convierte en un valor de temperatura mediante un sensor interno y un sistema electrónico de procesamiento.

● En comparación con los termómetros de contacto, permite medir de forma segura equipos calientes, componentes en movimiento, zonas peligrosas o áreas de difícil acceso.

Principio básico de funcionamiento de un termómetro infrarrojo

El principio fundamental de un termómetro infrarrojo se basa en la relación entre la radiación térmica emitida por un objeto y su temperatura.

● Cuando aumenta la temperatura de un objeto, aumenta también el movimiento térmico de sus átomos y moléculas, generando una mayor emisión de radiación infrarroja.

● El sistema óptico interno recoge la radiación infrarroja procedente del objetivo y concentra la energía sobre el detector infrarrojo.

● El detector convierte la energía infrarroja recibida en una señal eléctrica.

● El microprocesador amplifica, compensa y procesa la señal para calcular la temperatura mediante algoritmos integrados.

● Finalmente, el resultado de la medición se muestra en la pantalla del dispositivo.

Componentes principales de un termómetro infrarrojo

Aunque los termómetros infrarrojos tienen un diseño compacto, incorporan varios componentes esenciales que trabajan conjuntamente para realizar la medición de temperatura.

Sistema óptico

● El sistema óptico recoge la radiación infrarroja emitida por el objeto objetivo y transmite la energía hacia el detector.

● Los modelos avanzados utilizan lentes especialmente diseñadas para mejorar la capacidad de medición a distancia y reducir la influencia del entorno.

● El rendimiento del sistema óptico afecta directamente a la distancia de medición y al tamaño del área medida, especialmente mediante la relación distancia-punto (D:S).

Detector infrarrojo

● El detector infrarrojo es uno de los componentes principales del instrumento. Su función es convertir la radiación infrarroja invisible en señales eléctricas.

● Los sensores termopila son ampliamente utilizados y generan señales de salida según la energía térmica recibida.

● La sensibilidad y estabilidad del detector influyen directamente en la precisión de medición.

Sistema de procesamiento de señales

● La señal generada por el detector suele ser débil y necesita amplificación, filtrado y compensación térmica.

● El microprocesador combina los datos del sensor, la temperatura ambiente y la configuración de emisividad para mejorar la fiabilidad de los resultados.

Sistema de visualización y control

● Después del procesamiento, el valor de temperatura calculado se muestra en la pantalla del dispositivo.

● Algunos modelos incorporan funciones adicionales como puntero láser, almacenamiento de datos, alarmas o comunicación Bluetooth para facilitar las inspecciones en campo.

Cómo calcula la temperatura un termómetro infrarrojo

Un termómetro infrarrojo no mide la temperatura directamente, sino que la calcula mediante la detección de la cantidad de radiación infrarroja emitida por la superficie del objeto.

● La intensidad de la radiación infrarroja emitida por un objeto está relacionada con su temperatura superficial.

● Después de recibir la señal infrarroja mediante el detector, el instrumento convierte la energía térmica en un valor de temperatura utilizando un modelo de cálculo interno.

● Durante la medición también es necesario considerar la emisividad del material objetivo.

● Cada material tiene una capacidad diferente para emitir energía infrarroja. Materiales como metales, plásticos, vidrio y cerámica presentan diferentes valores de emisividad, por lo que una configuración adecuada de este parámetro es fundamental para obtener mediciones precisas.

Influencia de la emisividad en la medición infrarroja

La emisividad es uno de los factores más importantes que afectan la precisión de la medición con termómetros infrarrojos.

● La emisividad indica la capacidad de una superficie para emitir radiación infrarroja en comparación con un cuerpo negro ideal. Su valor suele estar comprendido entre 0,10 y 1,00.

● Los materiales con alta emisividad, como superficies no metálicas o superficies pintadas, generalmente permiten realizar mediciones más precisas.

● Las superficies metálicas lisas suelen presentar una baja emisividad y pueden reflejar la radiación infrarroja del entorno, provocando errores de medición.

● Por ello, al medir diferentes materiales, es necesario ajustar correctamente la emisividad según las características de la superficie.

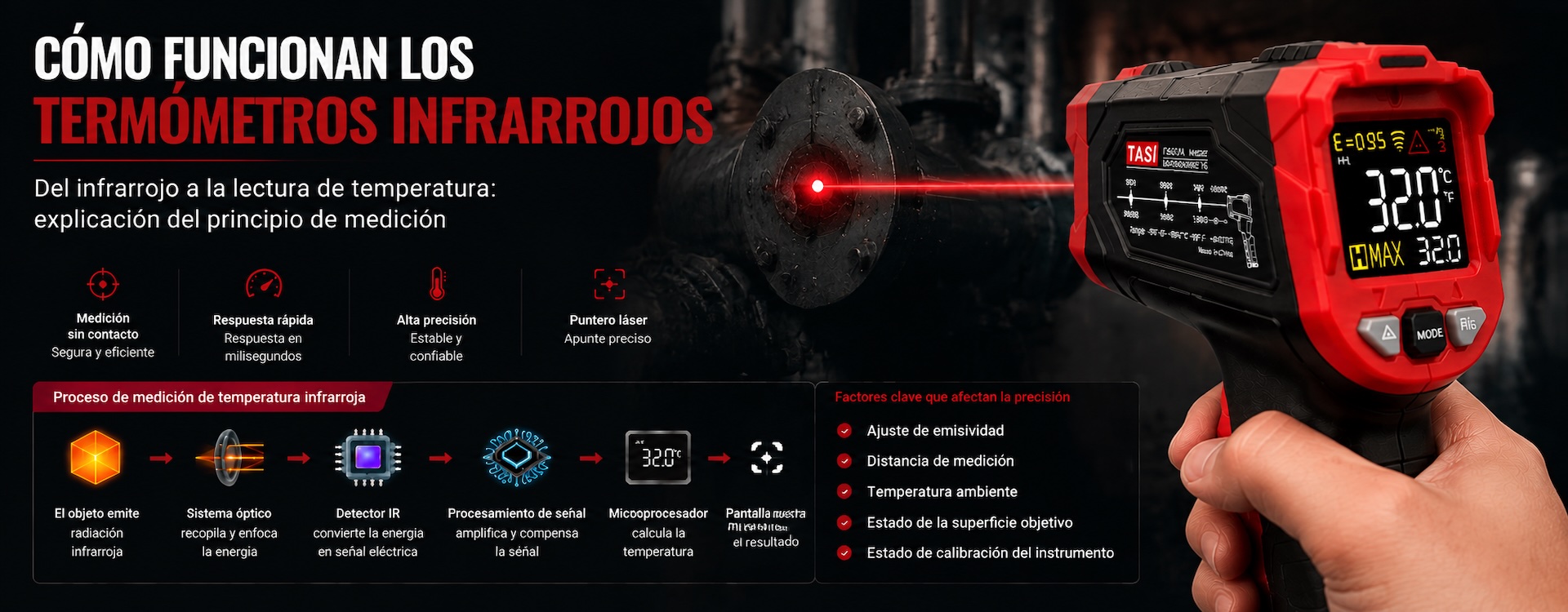

Proceso de medición de temperatura infrarroja

Una medición completa mediante un termómetro infrarrojo normalmente incluye los siguientes pasos:

● Paso 1: El objeto objetivo emite radiación infrarroja.

● Paso 2: El sistema óptico recoge y concentra la energía infrarroja.

● Paso 3: El detector infrarrojo convierte la energía térmica en una señal eléctrica.

● Paso 4: El circuito electrónico procesa y analiza la señal recibida.

● Paso 5: El microprocesador calcula el valor de temperatura mediante algoritmos internos.

● Paso 6: La pantalla muestra el resultado final de la medición.

Todo el proceso suele completarse en pocos milisegundos, por lo que los termómetros infrarrojos son especialmente adecuados para inspecciones rápidas y monitorización continua.

Factores que afectan la precisión de los termómetros infrarrojos

Aunque los termómetros infrarrojos ofrecen una medición rápida y cómoda, varios factores pueden influir en la precisión de los resultados durante el uso real.

● Distancia de medición: Cuanto mayor sea la distancia entre el instrumento y el objetivo, mayor será el área de medición. Si el objetivo es demasiado pequeño, las zonas cercanas pueden afectar el resultado.

● Ajuste de emisividad: Un valor incorrecto de emisividad puede provocar errores directos en la medición de temperatura.

● Temperatura ambiente: Las condiciones ambientales extremas pueden afectar el rendimiento del sensor y requerir compensación térmica.

● Estado de la superficie: Las superficies reflectantes, transparentes o fabricadas con materiales especiales pueden reducir la precisión de medición.

● Estado del instrumento: La calidad del sensor, el nivel de batería y el estado de calibración también influyen en la fiabilidad de los resultados.

Aplicaciones de los termómetros infrarrojos

Gracias a su rapidez, seguridad y capacidad de medición sin contacto, los termómetros infrarrojos se utilizan ampliamente en diferentes sectores.

● Inspección eléctrica: Para detectar calentamientos anormales en transformadores, cuadros eléctricos, conexiones de cables y equipos eléctricos.

● Mantenimiento industrial: Para supervisar motores, rodamientos, maquinaria y componentes mecánicos, facilitando el mantenimiento preventivo.

● Inspección HVAC: Para medir la temperatura superficial de sistemas de climatización, tuberías, intercambiadores de calor y equipos de ventilación.

● Inspección de edificios: Para evaluar diferencias de temperatura en paredes, ventanas, estructuras de aislamiento y componentes constructivos.

● Laboratorios e investigación: Para monitorización térmica, pruebas de materiales y análisis de cambios de temperatura.

● Industria alimentaria y médica: Para controles rápidos de temperatura superficial y seguimiento de procesos.

Uso correcto de un termómetro infrarrojo

Para obtener resultados de medición más precisos, se deben tener en cuenta los siguientes aspectos:

● Antes de medir, comprobar que el instrumento funciona correctamente y seleccionar una emisividad adecuada según el material del objetivo.

● Mantener una distancia de medición adecuada según la relación distancia-punto (D:S) del equipo.

● Evitar realizar mediciones a través de vidrio, vapor, polvo u otros obstáculos que puedan afectar la radiación infrarroja recibida.

● En superficies metálicas altamente reflectantes, utilizar métodos adecuados de compensación o técnicas de medición complementarias.

● Para inspecciones de equipos importantes, realizar varias mediciones y analizar los resultados de forma conjunta.

Conclusión

Los termómetros infrarrojos utilizan la radiación infrarroja emitida naturalmente por los objetos para realizar mediciones rápidas y sin contacto mediante la captación óptica, la detección infrarroja, la conversión de señales y el cálculo de temperatura.

● Sus tecnologías principales incluyen la detección de radiación infrarroja, la conversión mediante sensores, el procesamiento de señales y la compensación de emisividad.

● Comprender correctamente el principio de medición y aplicar métodos adecuados permite mejorar eficazmente la precisión de las mediciones de temperatura.

● Con el aumento de la automatización industrial y la necesidad de mantenimiento predictivo, los termómetros infrarrojos seguirán desempeñando un papel importante en la inspección eléctrica, el mantenimiento industrial, la inspección de edificios y la monitorización ambiental.

Preguntas frecuentes (FAQ)

¿Por qué un termómetro infrarrojo puede medir la temperatura sin tocar el objeto?

● Un termómetro infrarrojo detecta la radiación infrarroja emitida naturalmente por un objeto y calcula su temperatura según la energía recibida, por lo que no requiere contacto físico.

¿Un termómetro infrarrojo mide la temperatura interna de un objeto?

● No. Los termómetros infrarrojos convencionales miden principalmente la temperatura superficial y no pueden medir directamente la temperatura interna de un objeto.

¿Por qué las mediciones en superficies metálicas pueden presentar errores?

● Las superficies metálicas suelen tener baja emisividad y reflejan la radiación infrarroja del entorno. Por ello, puede ser necesario ajustar correctamente la emisividad o utilizar métodos de medición adecuados.

¿Para qué sirve el láser de un termómetro infrarrojo?

● El láser sirve únicamente para indicar la zona de medición y ayudar al usuario a posicionar el instrumento. No participa directamente en la medición de temperatura.

¿Una mayor distancia de medición proporciona mayor precisión?

● No necesariamente. La distancia debe cumplir con la relación D:S del instrumento. Una distancia excesiva puede aumentar el área medida y reducir la precisión.
