Introducción

Los termómetros infrarrojos miden sin contacto la radiación infrarroja emitida por la superficie de un objeto. Por ello, una de las preguntas más frecuentes durante su utilización es: ¿a qué distancia debe colocarse el termómetro respecto al objetivo?

No existe una única “distancia óptima” válida para todas las aplicaciones. La distancia adecuada depende principalmente de la relación D:S del instrumento, del tamaño del objetivo, de la zona que se desea medir y de las condiciones del entorno.

Si la distancia es excesiva, el instrumento puede captar radiación infrarroja tanto del objetivo como de las superficies que lo rodean. En consecuencia, la temperatura mostrada puede dejar de representar con precisión la superficie deseada. Al seleccionar un termómetro infrarrojo, además del rango y la precisión, es importante comprobar que su resolución óptica sea adecuada para la distancia de trabajo prevista.

Puntos clave

● La distancia de medición debe determinarse conjuntamente con el tamaño del objetivo y la relación D:S.
● Una relación D:S más alta normalmente produce un punto de medición más pequeño a la misma distancia.
● La superficie efectiva del objetivo debe ser mayor que el punto de medición para reducir la influencia del fondo.
● El láser se utiliza principalmente como ayuda de puntería y no representa el área infrarroja realmente medida.
● Medir a menor distancia no garantiza automáticamente una mayor precisión; también deben considerarse el diseño óptico y las condiciones de trabajo.
● Para componentes pequeños, equipos alejados o determinadas aplicaciones de alta temperatura, suele ser conveniente utilizar una relación D:S más elevada.

¿Qué significa la distancia de medición en un termómetro infrarrojo?

La distancia de medición es la separación entre la óptica receptora de infrarrojos del instrumento y la superficie del objeto que se desea medir.

Un termómetro infrarrojo no mide un punto infinitamente pequeño. Recibe radiación procedente de una determinada superficie y, a medida que aumenta la distancia al objetivo, el área medida normalmente también aumenta.

Esto significa que:

● A menor distancia, el área medida suele ser más pequeña.
● Al aumentar la distancia, el punto de medición se hace mayor.
● Si el punto supera las dimensiones del objetivo, las superficies circundantes pueden influir en la lectura.
● La temperatura indicada puede terminar representando la radiación combinada del objetivo y de su entorno.

Por tanto, la cuestión principal no es únicamente “hasta qué distancia puede medir el termómetro”, sino si el objetivo puede cubrir completamente el punto de medición a esa distancia.

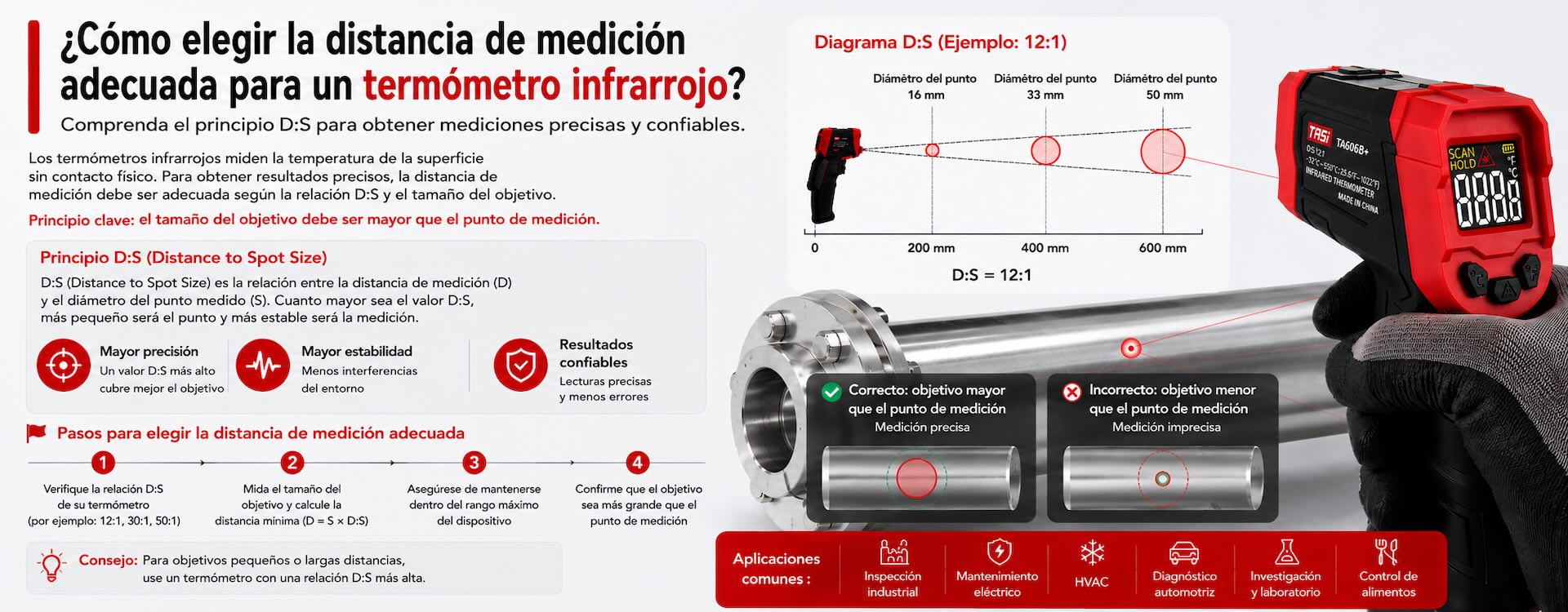

¿Por qué la relación D:S determina la distancia de medición?

D:S significa Distance-to-Spot Ratio, es decir, la relación entre la distancia de medición y el diámetro del punto de medición. Es uno de los principales parámetros que describen la resolución óptica de un termómetro infrarrojo.

Por ejemplo, en un instrumento con relación D:S de 12:1 y utilizando un cálculo teórico simplificado:

● A unos 120 mm, el diámetro del punto es aproximadamente 10 mm.
● A unos 600 mm, el diámetro es aproximadamente 50 mm.
● A unos 1200 mm, el diámetro es aproximadamente 100 mm.

Puede estimarse mediante:

Diámetro del punto ≈ Distancia de medición ÷ Relación D:S

Esta relación resulta útil para comprender el principio general. Sin embargo, el diseño óptico real, el tamaño mínimo del punto y las características de enfoque pueden variar según el modelo. Para mediciones prácticas deben consultarse el diagrama D:S y las especificaciones técnicas del instrumento correspondiente.

¿Cómo elegir entre diferentes relaciones D:S?

Una relación D:S más elevada no significa necesariamente una mayor precisión de temperatura. Su principal ventaja es una mejor resolución espacial al medir objetivos relativamente pequeños desde distancias mayores.

Aplicaciones habituales:

● 10:1: adecuado para mediciones generales a corta distancia, inspecciones HVAC, aparatos domésticos y superficies relativamente grandes.
● 12:1: apropiado para mantenimiento industrial, inspecciones eléctricas, maquinaria y mediciones generales de temperatura sin contacto.
● 50:1: adecuado cuando es necesario mantener una distancia de seguridad mayor y, al mismo tiempo, medir un objetivo relativamente pequeño.
● 80:1: más indicado para largas distancias, objetivos pequeños o determinadas aplicaciones de alta temperatura.

Para paredes, tuberías de gran tamaño, carcasas de equipos y otras superficies amplias, normalmente no es necesario utilizar una relación D:S extremadamente alta.

En cambio, si es necesario medir conexiones eléctricas, componentes mecánicos, pequeños puntos calientes o equipos de difícil acceso desde una distancia considerable, una relación D:S más alta puede resultar especialmente útil.

Cómo elegir la distancia según el tamaño del objetivo

El primer paso consiste en determinar el tamaño real de la zona que se necesita medir.

Por ejemplo, si se mide una tubería de unos 30 mm de diámetro y, a la distancia seleccionada, el punto de medición ya alcanza 50 mm, el termómetro puede captar no solo la radiación de la tubería, sino también la de la pared u otros objetos situados detrás.

Incluso aunque el láser apunte exactamente al centro de la tubería, la lectura puede verse afectada.

Por tanto, debe seguirse este principio:

La superficie efectiva del objetivo debe ser mayor que el punto de medición.

En aplicaciones técnicas conviene mantener un margen adicional para reducir errores de puntería e interferencias procedentes de los bordes. Es preferible que el objetivo sea claramente mayor que el punto; en determinadas aplicaciones, una superficie de aproximadamente el doble del diámetro del punto puede ofrecer un margen práctico. El criterio definitivo debe basarse en las especificaciones ópticas del instrumento y en las condiciones reales de medición.

¿Qué ocurre si la distancia de medición es demasiado grande?

Cuando un termómetro infrarrojo se utiliza a una distancia excesiva, normalmente sigue mostrando una temperatura. Sin embargo, el valor puede dejar de representar correctamente el objetivo.

Entre los posibles efectos se incluyen:

● El punto de medición se hace mayor que el objetivo.
● Las superficies circundantes entran en el campo de visión.
● Los pequeños puntos calientes o fríos se promedian con el entorno.
● Disminuye la capacidad para localizar pequeñas conexiones eléctricas, tuberías o componentes.
● A distancias largas, el vapor de agua, el humo, el polvo y otros factores atmosféricos pueden afectar a la transmisión infrarroja.

Por ejemplo, si un pequeño terminal eléctrico está considerablemente más caliente que la carcasa que lo rodea, una distancia excesiva puede hacer que ambas superficies entren en el campo de medición. En ese caso, la lectura puede ser inferior a la temperatura superficial real del terminal.

¿Es siempre mejor medir lo más cerca posible?

No necesariamente.

Si el objetivo cubre completamente el punto de medición, reducir la distancia puede ayudar a minimizar la influencia del fondo. Sin embargo, esto no significa que “cuanto más cerca, mayor precisión”.

Algunos termómetros infrarrojos disponen de una configuración óptica específica, un tamaño mínimo de punto, una determinada distancia de enfoque o una distancia de trabajo recomendada. Una medición demasiado próxima también puede situarse fuera de las condiciones ópticas previstas.

Además, debe mantenerse una distancia de seguridad adecuada al medir:

● Hornos y otros equipos a alta temperatura.
● Tuberías calientes.
● Maquinaria rotativa.
● Equipos eléctricos energizados.
● Componentes móviles a los que no es seguro acercarse.
● Zonas con riesgos térmicos, mecánicos o eléctricos.

La distancia correcta es aquella que mantiene las condiciones de seguridad y, al mismo tiempo, permite que el objetivo cubra suficientemente el punto de medición definido por la relación D:S.

¿El punto láser representa el área real de medición?

El láser de un termómetro infrarrojo se utiliza principalmente como ayuda para apuntar.

Normalmente no interviene en el cálculo de la temperatura y su tamaño no debe interpretarse como el tamaño de la superficie realmente medida por infrarrojos.

El área real depende del sistema óptico infrarrojo y de la relación D:S.

Por tanto, aunque el láser apunte exactamente a un objetivo pequeño, el instrumento puede captar radiación de las superficies circundantes si el punto de medición infrarrojo es mayor que el objetivo.

Algunos equipos utilizan un solo láser, doble láser u otros sistemas de puntería. La forma en que indican el área de medición puede variar, por lo que conviene seguir siempre las instrucciones específicas del modelo.

¿Cómo elegir la distancia para distintas aplicaciones?

En objetivos grandes, como carcasas de equipos, paredes o suelos, la superficie suele ser considerablemente mayor que el punto de medición. La distancia puede ajustarse dentro de un margen relativamente amplio, siempre que el instrumento se utilice dentro de sus condiciones especificadas y el objetivo siga cubriendo el punto.

En objetivos más pequeños, como tuberías, zonas de rodamientos de motores o conexiones eléctricas, la relación D:S adquiere mayor importancia. Una distancia excesiva puede hacer que otras estructuras entren fácilmente en el área medida. En estos casos, debe reducirse la distancia o utilizarse un termómetro con una relación D:S mayor.

Para equipos a alta temperatura, hornos u objetivos a los que no es posible acercarse, primero debe establecerse una distancia de seguridad adecuada. A partir del tamaño del objetivo puede estimarse la relación D:S necesaria. Estas aplicaciones suelen beneficiarse de una mayor resolución óptica.

En componentes electrónicos muy pequeños, incluso un termómetro portátil con una relación D:S elevada puede estar limitado por su tamaño mínimo de punto. En estos casos debe comprobarse especialmente esta especificación y no limitarse a considerar la distancia máxima.

¿Cómo seleccionar un termómetro infrarrojo a partir de la distancia de trabajo?

Durante la selección del equipo, determine primero la distancia de trabajo habitual y el tamaño mínimo de la zona que se desea medir.

Por ejemplo, si se necesita medir una zona de aproximadamente 50 mm de diámetro desde una distancia de 1 metro:

1000 ÷ 50 = 20

Desde un punto de vista geométrico simplificado, sería necesaria una relación D:S de aproximadamente 20:1 para mantener el punto teórico en torno a 50 mm.

Sin embargo, en la práctica no es recomendable que el punto de medición coincida exactamente con el tamaño del objetivo. El movimiento de la mano, el ángulo, las variaciones de distancia y los bordes del objetivo pueden aumentar la incertidumbre.

Por ello, debe conservarse un margen adicional. A la misma distancia y para el mismo objetivo, una relación D:S mayor produce un punto más pequeño y facilita que la superficie deseada cubra de forma fiable todo el campo de medición.

Por esta razón, al comparar termómetros infrarrojos conviene definir primero la distancia de trabajo y el tamaño mínimo del objetivo y después decidir si se necesita una configuración de 10:1, 12:1, 50:1, 80:1 u otra.

¿Qué otros parámetros deben tenerse en cuenta?

La relación D:S indica aproximadamente el tamaño de la zona medida a una determinada distancia, pero no representa por sí sola las prestaciones completas de un termómetro infrarrojo.

También deben considerarse:

● El rango de temperatura adecuado para la aplicación.
● La precisión necesaria.
● La posibilidad de ajustar la emisividad cuando sea necesario.
● El tiempo de respuesta para objetivos cuya temperatura cambia rápidamente.
● La respuesta espectral apropiada para el material.
● La temperatura ambiente de funcionamiento permitida.
● Funciones como alarmas de alta y baja temperatura, valores máximo/mínimo o retención de datos.

En superficies de baja emisividad o muy reflectantes, especialmente ciertos metales, un ajuste incorrecto de la emisividad puede producir errores importantes incluso aunque la distancia se haya seleccionado correctamente.

Por ello, la relación D:S debe evaluarse conjuntamente con la emisividad, la precisión, el rango de temperatura y las condiciones ambientales.

FAQ

¿Cuál es la distancia máxima de un termómetro infrarrojo?
No es adecuado definirla únicamente en metros. A medida que aumenta la distancia, también aumenta el punto de medición. La distancia realmente útil depende de la relación D:S, del tamaño del objetivo, de las condiciones ambientales y de la óptica del instrumento.

¿Una relación D:S más alta siempre es mejor?
No. Una relación más elevada resulta especialmente útil para objetivos pequeños y distancias mayores. Para superficies grandes o mediciones cercanas, una resolución óptica muy alta no siempre es necesaria.

¿Puede un termómetro 12:1 medir desde 1 metro?
Sí, siempre que el objetivo sea suficientemente grande. A aproximadamente un metro, el punto teórico ya alcanza varios centímetros de diámetro. La superficie efectiva del objetivo debe ser claramente mayor. Para obtener valores exactos, consulte el diagrama D:S del modelo.

¿Si el láser apunta correctamente, la medición será precisa?
No necesariamente. El láser solo sirve para apuntar. El sistema óptico infrarrojo determina el área real de medición. Si el punto es mayor que el objetivo, las superficies circundantes pueden influir en el resultado.

Para medir objetos pequeños, ¿es mejor acercarse o elegir una relación D:S más alta?
Ambas opciones pueden mejorar la cobertura del objetivo. Si es seguro acercarse, reducir la distancia puede resultar útil. Si debe mantenerse una distancia mayor, conviene seleccionar una relación D:S más elevada.

¿La distancia afecta a la precisión especificada del instrumento?
La precisión nominal suele definirse bajo determinadas condiciones de prueba. La distancia por sí sola no modifica directamente esa especificación. Sin embargo, si el punto supera el tamaño del objetivo o aparecen interferencias ambientales y atmosféricas, el error real de medición puede aumentar significativamente.

Conclusión

Seleccionar correctamente la distancia de medición de un termómetro infrarrojo consiste, fundamentalmente, en hacer coincidir la distancia de trabajo, la relación D:S y el tamaño del objetivo.

Para objetivos relativamente grandes, los modelos de 10:1 o 12:1 son adecuados para muchas aplicaciones generales e industriales. Para objetivos pequeños que deben medirse desde una distancia mayor, pueden ser más apropiadas relaciones de 50:1, 80:1 o superiores.

La superficie efectiva del objetivo debe cubrir siempre suficientemente el punto de medición, y el punto láser no debe confundirse con el área infrarroja realmente medida. Para aplicaciones a larga distancia, altas temperaturas, objetivos pequeños o entornos industriales complejos, conviene determinar primero la distancia de trabajo y el tamaño mínimo del objetivo y, posteriormente, evaluar conjuntamente la relación D:S, el rango de temperatura, la precisión y la emisividad.

Solo cuando la distancia de medición es compatible con las características ópticas del instrumento, un termómetro infrarrojo puede proporcionar mediciones de temperatura superficial estables y representativas.
