Introduction

Dans les caractéristiques techniques d’un thermomètre infrarouge, on rencontre souvent des indications telles que « Temps de réponse ≤500 ms » ou « Temps de réponse <1 s ». Ce paramètre est parfois confondu avec le temps de démarrage de l’appareil, alors qu’il s’agit de deux notions différentes.

Le temps de réponse indique la rapidité avec laquelle l’instrument réagit lorsqu’une variation de température se produit sur la cible. Plus il est court, plus l’appareil est généralement capable de suivre des changements thermiques rapides.

Pour des surfaces telles qu’un mur, une tuyauterie, un équipement HVAC ou un carter de machine dont la température évolue lentement, la différence entre quelques centaines de millisecondes et environ une seconde peut être peu significative. Elle devient en revanche beaucoup plus importante pour des pièces mobiles, des lignes de production ou des processus thermiques rapides.

Points clés

● Le temps de réponse indique le délai nécessaire au thermomètre infrarouge pour réagir à une variation de température de la cible.
● Les thermomètres infrarouges portables présentent couramment des temps de réponse allant de quelques centaines de millisecondes à environ une seconde selon le modèle.
● Un temps de réponse plus court est avantageux pour mesurer des cibles mobiles ou des températures évoluant rapidement.
● Le temps de réponse ne doit pas être confondu avec la précision de mesure.
● Les performances réelles dépendent également de la taille de la cible, du rapport D:S, de l’émissivité, de la distance de mesure et des conditions ambiantes.
● Le temps de réponse doit être choisi en fonction de la dynamique thermique de l’application.

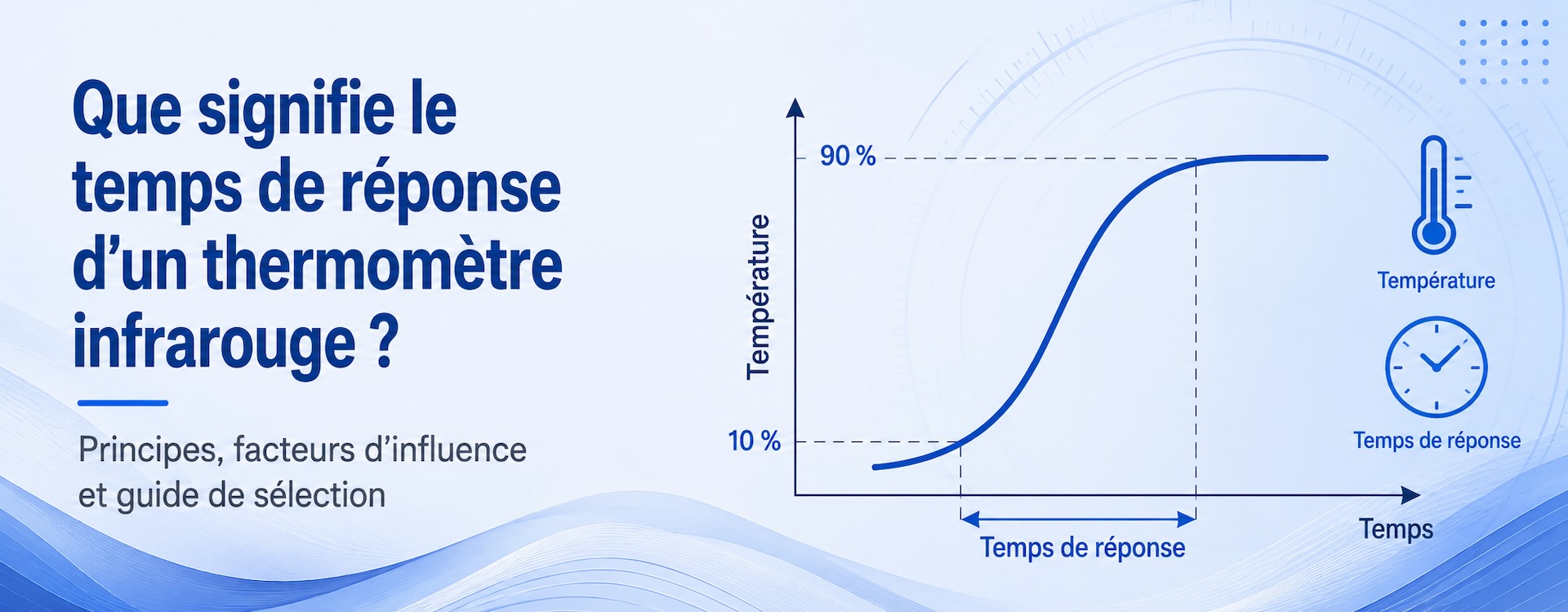

Qu’est-ce que le temps de réponse d’un thermomètre infrarouge ?

Un thermomètre infrarouge utilise un système optique pour capter le rayonnement infrarouge émis par la surface d’une cible. Le détecteur convertit ce rayonnement en signal électrique, qui est ensuite traité afin de calculer et d’afficher la température.

Lorsque la température de la cible change, l’instrument ne peut pas réagir instantanément au sens strict. Le détecteur et l’électronique de traitement ont besoin d’un certain délai pour que la valeur mesurée atteigne le niveau de réponse spécifié. Ce délai correspond au temps de réponse.

Par exemple, avec un temps de réponse annoncé de 500 ms, on peut considérer de manière simplifiée que le système de mesure nécessite environ 0,5 seconde pour atteindre le niveau de réponse défini après une variation significative de température.

Les conditions d’essai et les critères utilisés pour définir ce paramètre peuvent varier selon les fabricants. Il convient donc de consulter les conditions indiquées dans la fiche technique lors de comparaisons entre plusieurs modèles.

Que signifient 500 ms et 1 s ?

ms signifie milliseconde.

● 1000 ms = 1 seconde ;
● 500 ms = 0,5 seconde ;
● 250 ms = 0,25 seconde.

Ainsi :

● Temps de réponse ≤500 ms signifie une réponse en environ 0,5 seconde ou moins ;
● Temps de réponse <1 s signifie un temps de réponse inférieur à une seconde.

Sur le plan numérique, 250 ms correspond à une réponse plus rapide que 500 ms, et 500 ms est plus rapide que 1 s.

Cependant, ce paramètre ne suffit pas à lui seul pour évaluer les performances globales d’un thermomètre infrarouge. La plage de mesure, la précision, le rapport D:S, le réglage d’émissivité, la répétabilité et la réponse spectrale doivent également être pris en compte.

Quelle est l’influence du temps de réponse ?

Le temps de réponse influence principalement la capacité de l’appareil à suivre des variations rapides de température.

Pour une cible thermiquement stable, comme une paroi, une bouche de ventilation, une canalisation ou un carter de machine, l’utilisateur peut généralement attendre la stabilisation de l’affichage avant de relever la valeur.

La situation est différente lorsque la cible évolue rapidement.

Exemples :

● Pièces se déplaçant sur un convoyeur ;
● Arbres, rouleaux ou autres éléments en rotation ;
● Équipements chauffant rapidement ;
● Pièces se refroidissant en peu de temps ;
● Contrôle continu de plusieurs produits ;
● Recherche de points chauds de courte durée sur une surface.

Si le temps de réponse est trop long, la valeur affichée peut être en retard par rapport à la variation réelle de température, ce qui rend certaines variations brèves plus difficiles à détecter.

Un temps de réponse plus court est-il toujours préférable ?

Pour suivre des variations thermiques rapides, un temps de réponse court constitue généralement un avantage. Cependant, toutes les applications n’exigent pas la réponse la plus rapide possible.

Lors d’opérations courantes de maintenance ou de contrôle industriel, la température des cibles évolue souvent relativement lentement. Un temps de réponse d’environ 500 ms, voire légèrement supérieur, peut alors être parfaitement adapté.

Dans ce type d’application, la précision, la plage de température et le rapport D:S peuvent être plus importants qu’un temps de réponse extrêmement court.

Un temps de réponse très rapide devient surtout pertinent pour des objets se déplaçant rapidement, des procédés dynamiques ou des variations thermiques importantes sur de courtes durées.

Le principe approprié n’est donc pas simplement « plus rapide est toujours mieux », mais plutôt de choisir une vitesse de réponse adaptée à la mesure.

Quelle différence entre temps de réponse et précision ?

Le temps de réponse et la précision sont deux caractéristiques distinctes.

Le temps de réponse indique la rapidité avec laquelle l’instrument réagit. La précision indique l’écart possible entre la valeur mesurée et la température réelle de la cible.

Exemple :

● Appareil A : temps de réponse 250 ms ;
● Appareil B : temps de réponse 500 ms.

Ces valeurs indiquent uniquement que l’appareil A réagit plus rapidement. Elles ne permettent pas de conclure qu’il est plus précis.

Même un thermomètre infrarouge très rapide peut produire un résultat incorrect si l’émissivité est mal réglée, si la cible ne remplit pas entièrement le spot de mesure ou si la distance de mesure est inadaptée.

Pourquoi un thermomètre infrarouge ne peut-il pas afficher immédiatement la température réelle ?

Même si la mesure est sans contact, plusieurs étapes sont nécessaires avant d’obtenir une valeur.

Le rayonnement infrarouge émis par la cible traverse d’abord le système optique, puis est focalisé sur le détecteur. Celui-ci convertit l’énergie reçue en signal électrique. L’instrument réalise ensuite différentes opérations telles que l’amplification, la compensation, la conversion analogique-numérique et le calcul de température avant de mettre à jour l’affichage.

Le détecteur possède également ses propres caractéristiques physiques de réponse.

Il existe donc nécessairement un certain délai entre une variation réelle de température et sa représentation sur l’écran.

Quels facteurs influencent la réponse en conditions réelles ?

Le temps de réponse spécifié est généralement déterminé dans des conditions d’essai définies. En utilisation réelle, d’autres facteurs peuvent influencer le comportement observé.

● Vitesse de variation de température : plus la température change rapidement, plus les exigences en matière de réponse sont élevées.
● Taille de la cible : la cible doit couvrir suffisamment le spot de mesure pour éviter l’influence du rayonnement provenant de l’arrière-plan.
● Rapport D:S : lorsque la distance augmente, le spot de mesure s’agrandit. S’il dépasse la taille de la cible, les surfaces voisines peuvent influencer le résultat.
● Réglage de l’émissivité : une valeur incorrecte peut provoquer des erreurs de mesure, mais il s’agit principalement d’un problème de précision et non de temps de réponse.
● État de surface : les surfaces très réfléchissantes ou à faible émissivité peuvent augmenter l’incertitude de mesure.
● Variation de la température ambiante : après un passage rapide entre deux environnements de températures très différentes, il convient de laisser l’instrument atteindre son équilibre thermique.
● Fréquence de rafraîchissement de l’affichage : elle n’est pas nécessairement identique au temps de réponse du détecteur.

Comment choisir le temps de réponse selon l’application ?

Pour les opérations courantes de maintenance industrielle, le contrôle HVAC, l’inspection de bâtiments ou la mesure de surfaces d’équipements, les températures ne changent généralement pas fortement en quelques centaines de millisecondes. Les temps de réponse courants des thermomètres portables sont donc généralement suffisants.

Pour les lignes de production, les pièces mobiles ou les processus thermiques rapides, ce paramètre doit être examiné avec davantage d’attention.

● Maintenance générale : un temps de réponse extrêmement court est rarement indispensable. La plage, la précision et le rapport D:S sont souvent prioritaires.
● Contrôle HVAC et bâtiment : les variations sont généralement lentes ; un temps de réponse standard convient dans la plupart des cas.
● Composants rotatifs ou mobiles : la cible peut ne rester dans la zone de mesure que très brièvement ; une réponse plus rapide est donc préférable.
● Contrôle continu en production : une réponse rapide facilite le suivi des différences de température entre des pièces successives.
● Processus de chauffage ou de refroidissement rapide : le temps de réponse doit être adapté à la vitesse de variation thermique. Pour les applications exigeantes, l’enregistrement continu ou des capteurs infrarouges fixes peuvent être plus appropriés.

Comment obtenir des mesures plus fiables ?

Même avec un temps de réponse rapide, une bonne méthode de mesure reste essentielle.

La cible doit être plus grande que le spot de mesure à la distance utilisée. Le rapport D:S définit la relation entre la distance et le diamètre du spot. Une distance excessive peut conduire à mesurer simultanément la cible et les surfaces voisines.

Pour une cible thermiquement stable, il est recommandé de viser la zone souhaitée et d’attendre brièvement la stabilisation de la valeur avant de l’enregistrer.

Pour une cible évoluant rapidement, il est préférable de réduire la distance de mesure lorsque cela est possible et de maintenir l’ensemble du spot à l’intérieur de la zone cible.

Pour rechercher le point le plus chaud d’un équipement, la zone peut être balayée progressivement, éventuellement avec une fonction de maintien de la valeur maximale.

FAQ

Un temps de réponse de 500 ms est-il rapide pour un thermomètre infrarouge ?

Pour la plupart des thermomètres infrarouges portables, 500 ms est une valeur courante et adaptée à la maintenance, au HVAC, au bâtiment et aux contrôles industriels généraux.

500 ms signifie-t-il qu’il faut attendre 0,5 seconde avant d’obtenir une température ?

Non. L’affichage peut être actualisé en continu. La valeur de 500 ms décrit principalement le délai nécessaire pour atteindre un niveau de réponse défini après une variation de température.

Un temps de réponse plus court signifie-t-il une meilleure précision ?

Non. Le temps de réponse décrit la vitesse de réaction, tandis que la précision décrit l’erreur de mesure.

Le temps de réponse est-il important pour les objets immobiles ?

Si la température de la cible est stable, il n’est généralement pas le paramètre le plus important. La précision, l’émissivité, le rapport D:S et la plage de mesure sont souvent plus déterminants.

Pourquoi une réponse rapide est-elle utile pour les objets mobiles ?

Une cible mobile peut ne rester dans la zone de mesure que pendant un temps très court. Si le système réagit trop lentement, il peut ne pas saisir correctement la température de la cible.

Le temps de réponse est-il identique à la fréquence de rafraîchissement de l’écran ?

Non. Le temps de réponse concerne la réaction du système de mesure, tandis que la fréquence de rafraîchissement concerne la cadence de mise à jour de la valeur affichée.

Conclusion

Le temps de réponse d’un thermomètre infrarouge correspond au délai nécessaire au système de mesure pour atteindre un niveau de réaction spécifié après une variation du rayonnement infrarouge reçu. Il est généralement exprimé en millisecondes ou en secondes ; 500 ms correspondent par exemple à environ 0,5 seconde.

Pour les objets stationnaires dont la température est stable, ce paramètre n’est généralement pas prioritaire. Pour les pièces mobiles, les variations thermiques rapides et les lignes de production continues, un temps de réponse court permet en revanche de mieux suivre les changements de température.

Le choix d’un thermomètre infrarouge doit donc prendre en compte simultanément la plage de mesure, la précision, le rapport D:S, l’émissivité et les caractéristiques de la cible, et non le seul temps de réponse.
